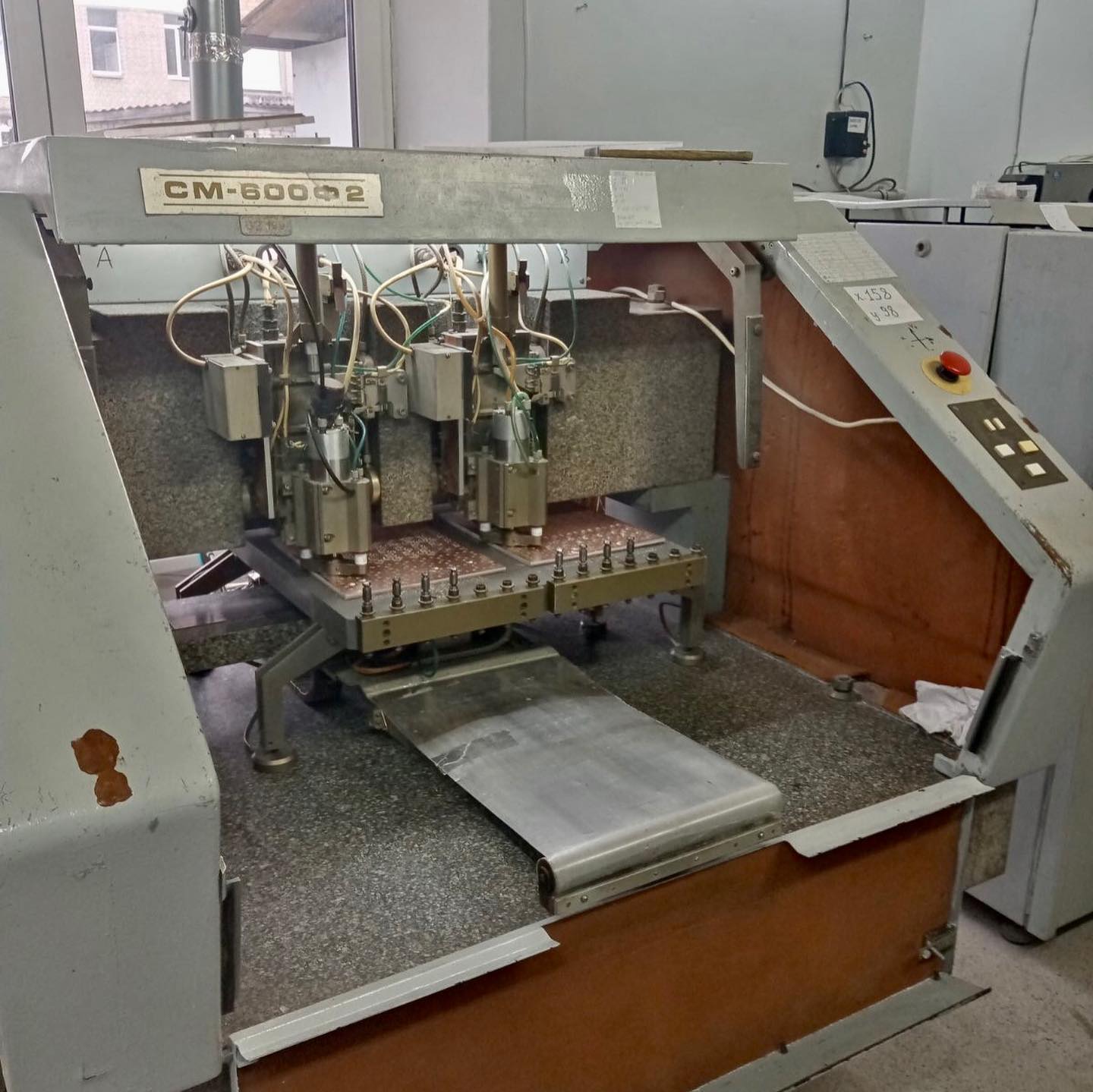

Двухшпиндельный фрезерный станок СМ-600Ф2

Производитель оборудования: компания «НПО «РОТОР»

Специалистами нашей компании была выполнена диагностика электронной части фрезерного станка.

В процессе диагностики станка было выявлено:

• рыскание по оси Y происходит по причине увеличенного расстояния между плоскостями линейного привода;
• позиционирование стола имеет схоластические ошибки по причине использования кабеля без штатной укладки, что приводит к возникновению обратной ЭДС в проводниках концевых выключателей;

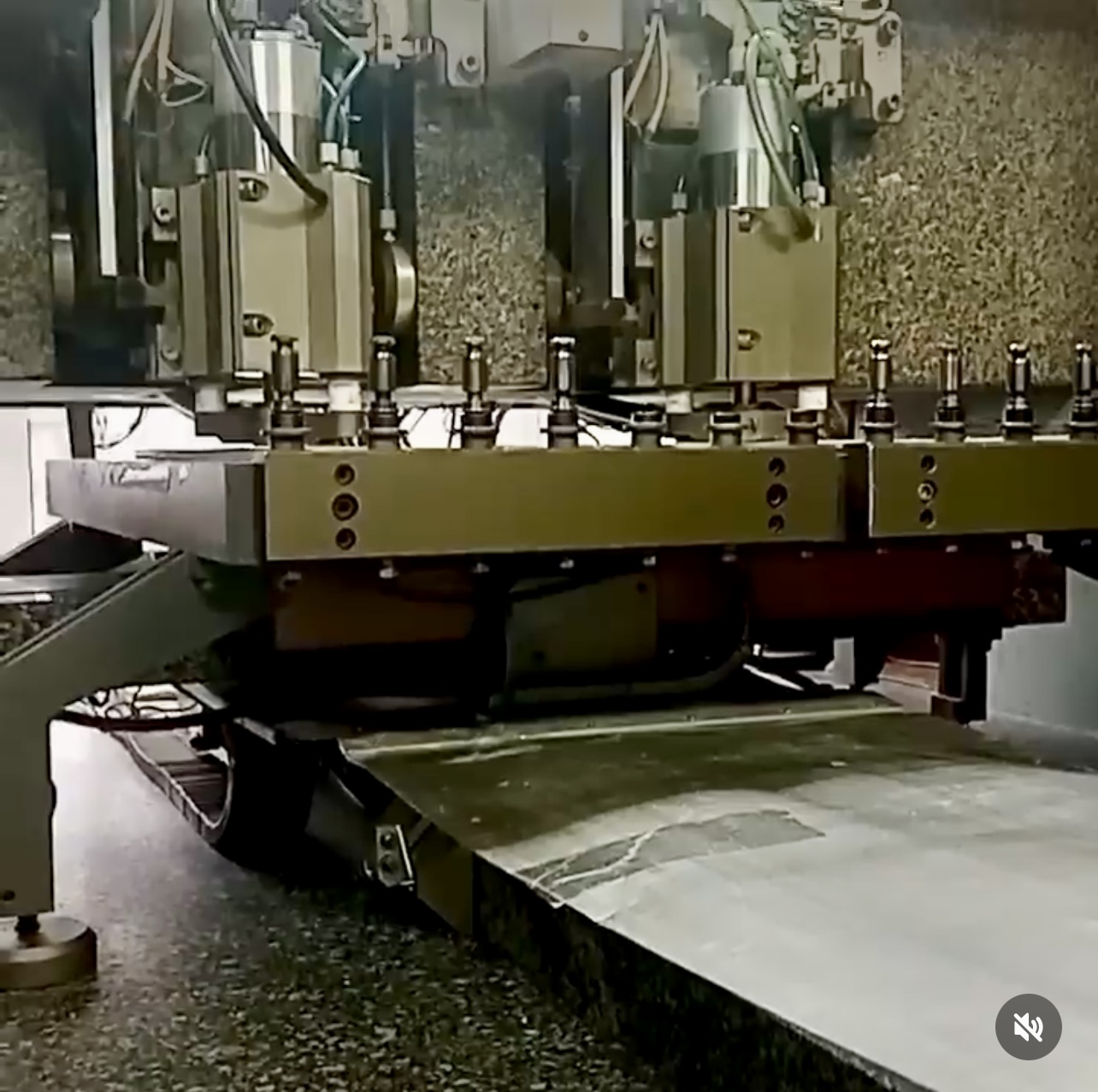

• левый шпиндель по оси Z имеет неправильную регулировку воздушных подушек, что приводит к невозможности нормальной дефектовки подклинивания по это оси.

Выводы и рекомендации наших специалистов по результатам проведенной диагностики:

• настроить зазор воздушных подушек для того, чтобы исключить рыскание стола по оси Y;
• заменить кабели концевых выключателей позиционирования осей на кабели со штатной завивкой парами и укладкой в гибкие кабель-каналы;
• настроить зазор воздушной подушки левого шпинделя по оси Z;
• провести дефектовку манжет, направляющей и пневмоцилиндра после настройки зазора воздушной подушки.
