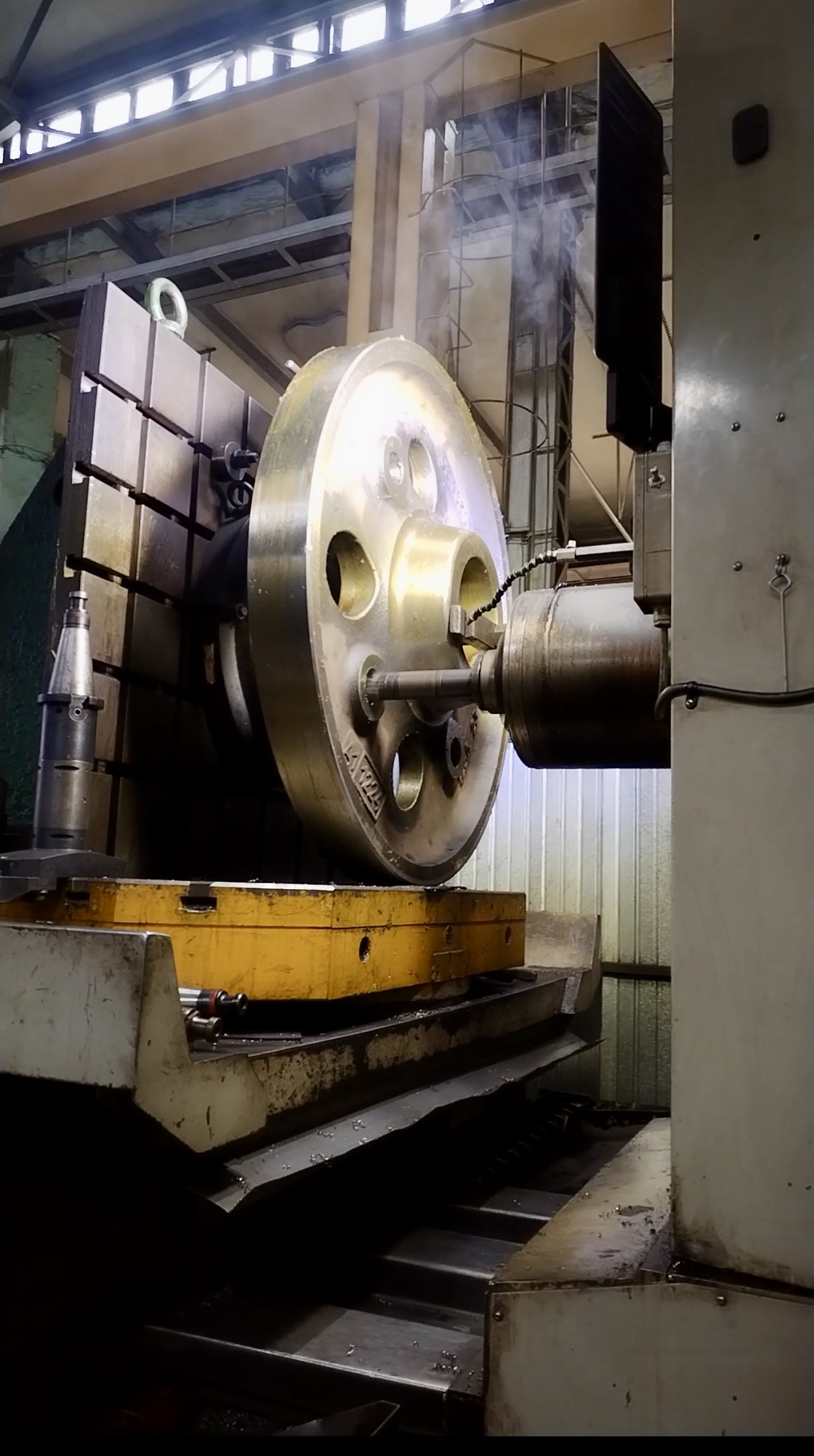

Оставить заявкуГоризонтально-расточной станок с ЧПУ РС2А622Ф4
Производитель оборудования: ООО «Первая станкостроительная компания»
Специалистами нашей компании выполнена диагностика электронной части горизонтально-расточного станка с ЧПУ модели РС2А622Ф4.
В ходе проведения диагностических работ было проверено:

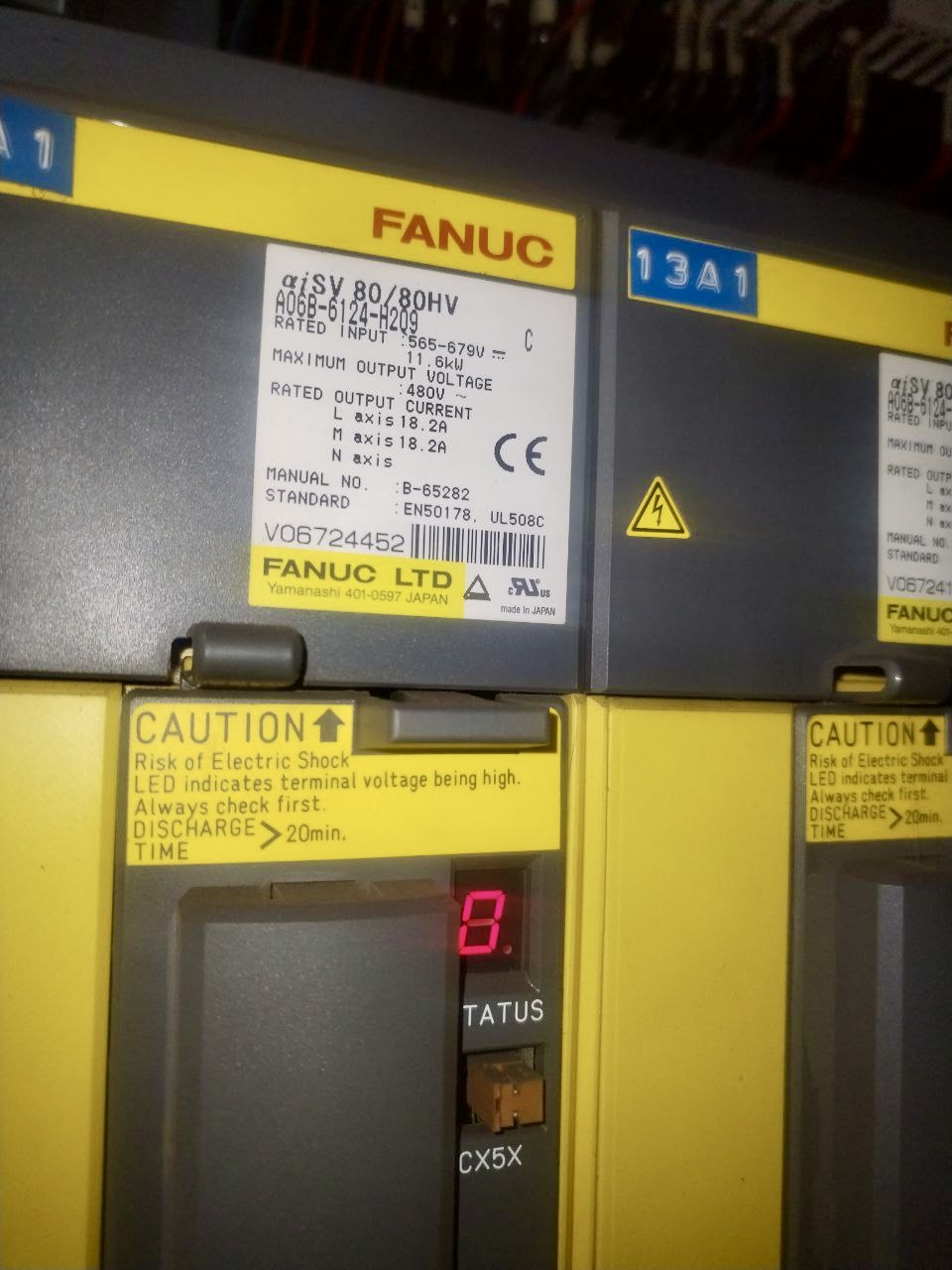

- сервопреобразователь Fanuc A06B-6124-H209, обслуживающий ось Y;

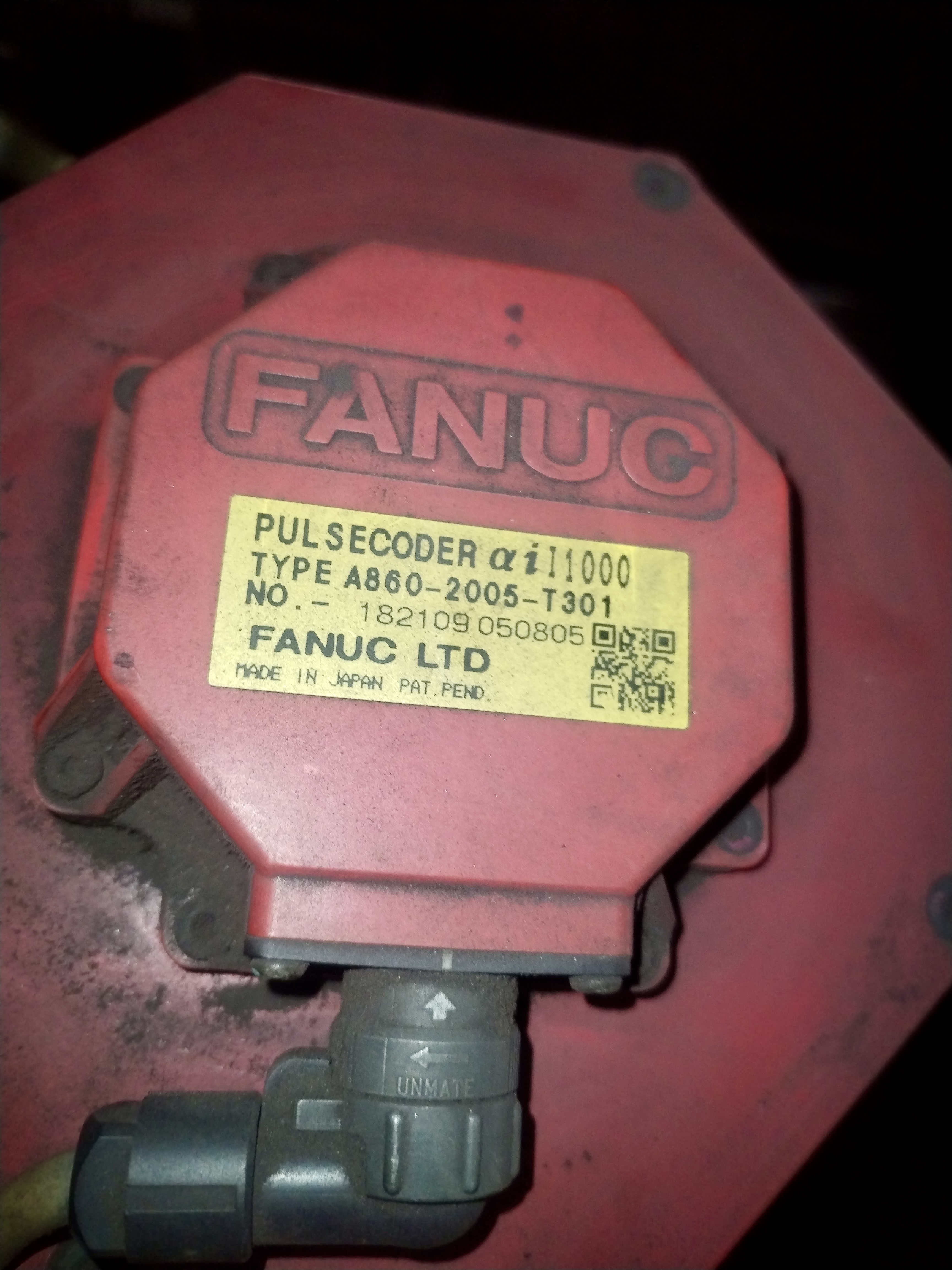

- энкодер A860-2005-T301 серводвигателя оси Y;
- серводвигатель A06B-0273-B401 оси Y.
В результате диагностических работ было выявлено:

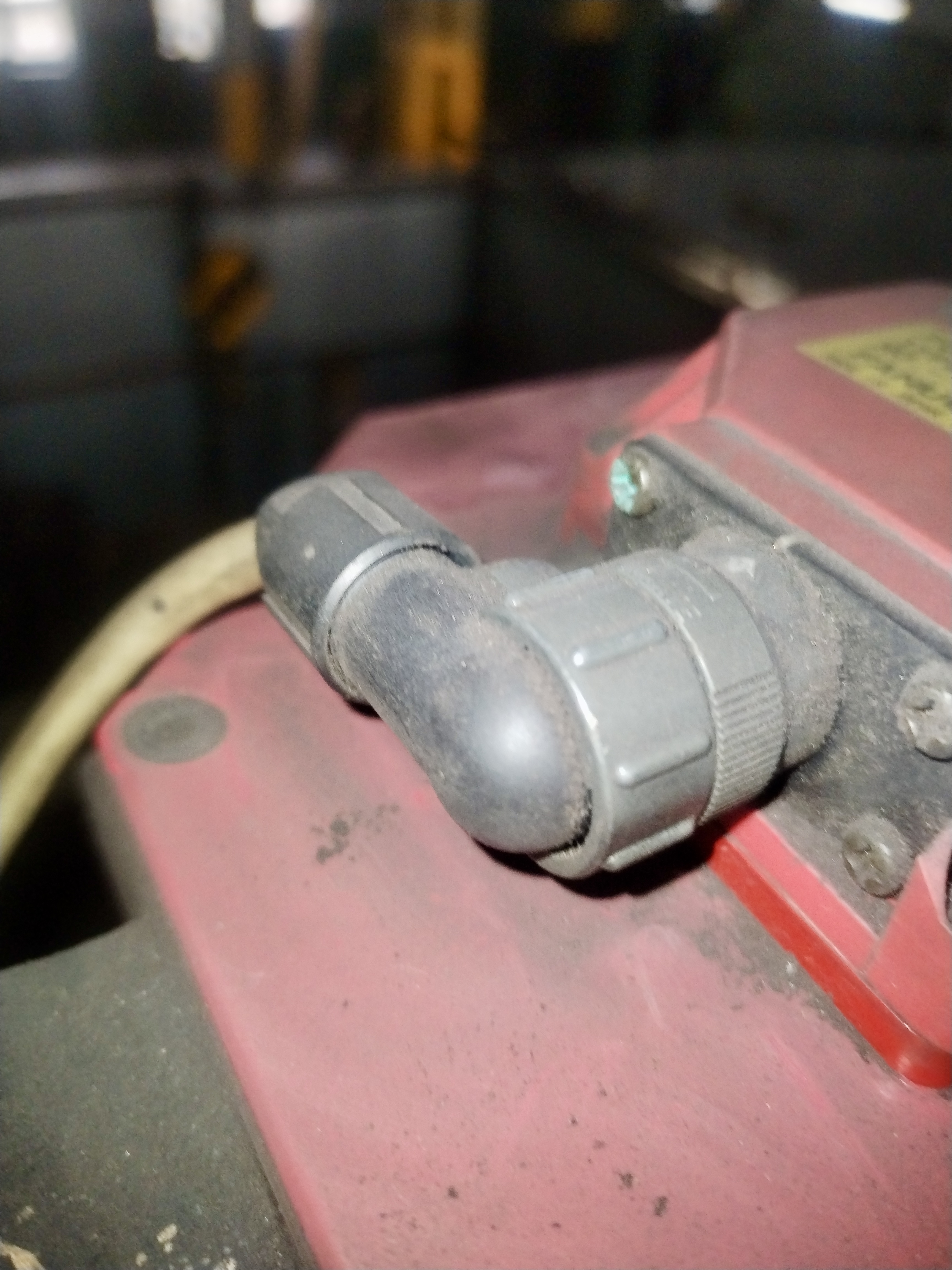

- разъёмы энкодера со стороны серводвигателя и со стороны сервопривода в натянутом состоянии (15 м. не хватает);
- питание 5VDC исходящее из сервопреобразователя доходит до энкодера без пульсаций и искажений;
- энкодер выдаёт сигналы правильной формы без пульсаций и провалов
- ЧПУ получает обратную связь от серво-преобразователя и правильно коррелирует с сигналом от обратной связи по позиционированию оси Y;

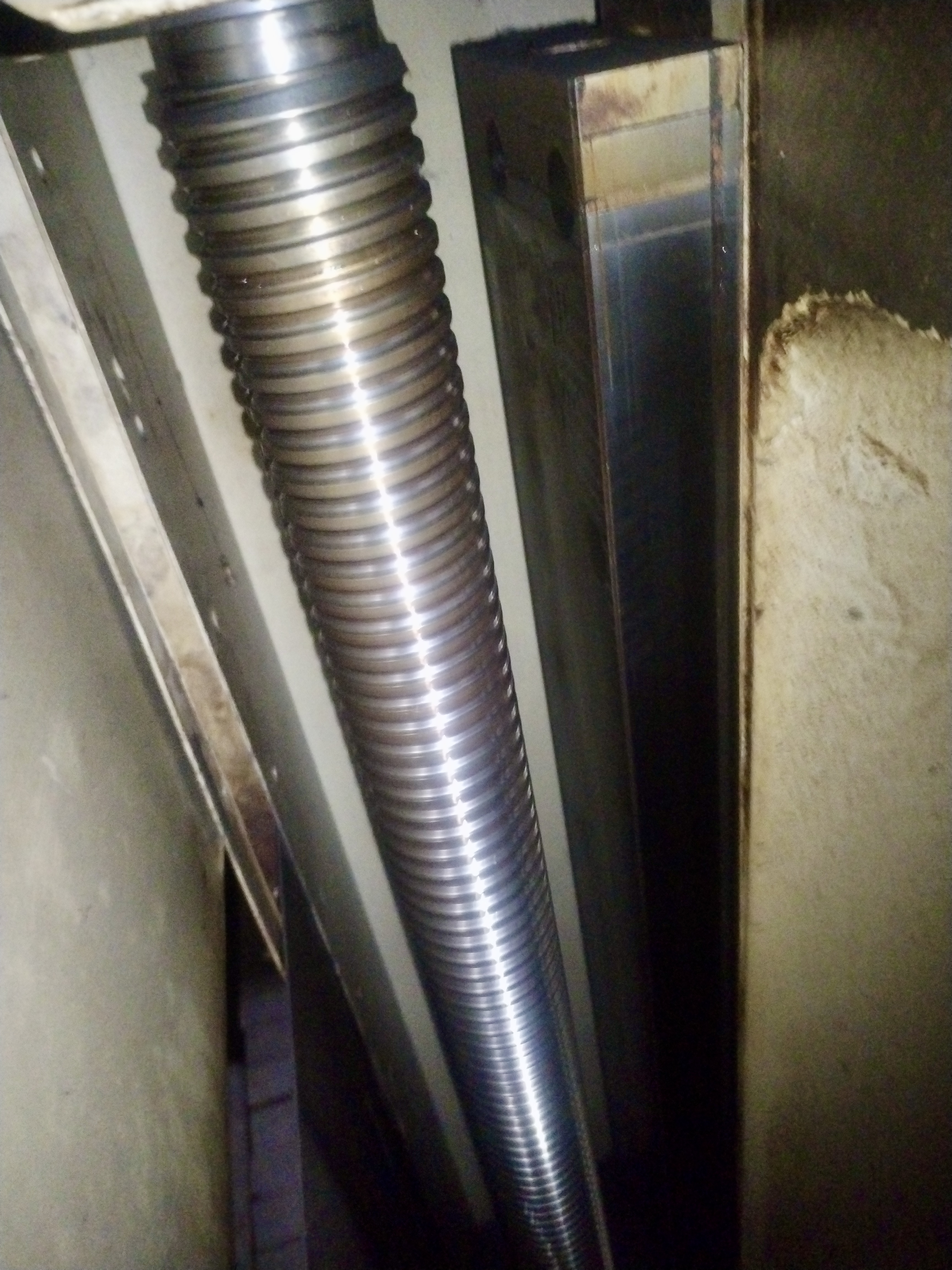

- есть явный шум в ШВП оси Y при передвижении шпинделя по этой оси;
- ошибка сервосистемы 445 указывает на то, что ЧПУ в момент ошибки не коррелирует сигналы от обратной связи позиционирования оси с обратной связью серво-системы со стороны сигнала серво-системы, что указывает на проблемы со связью энкодер - сервопреобразватель (кабель);
- нет информации о дате предыдущей замены батарей сервоприводов и ЧПУ.
Рекомендуется:
- заменить кабель энкодера;
- провести процедуру калибровки нулевой точки серво-оси Y;
- заменить батареи сервоприводов;
- заменить батарею ЧПУ;

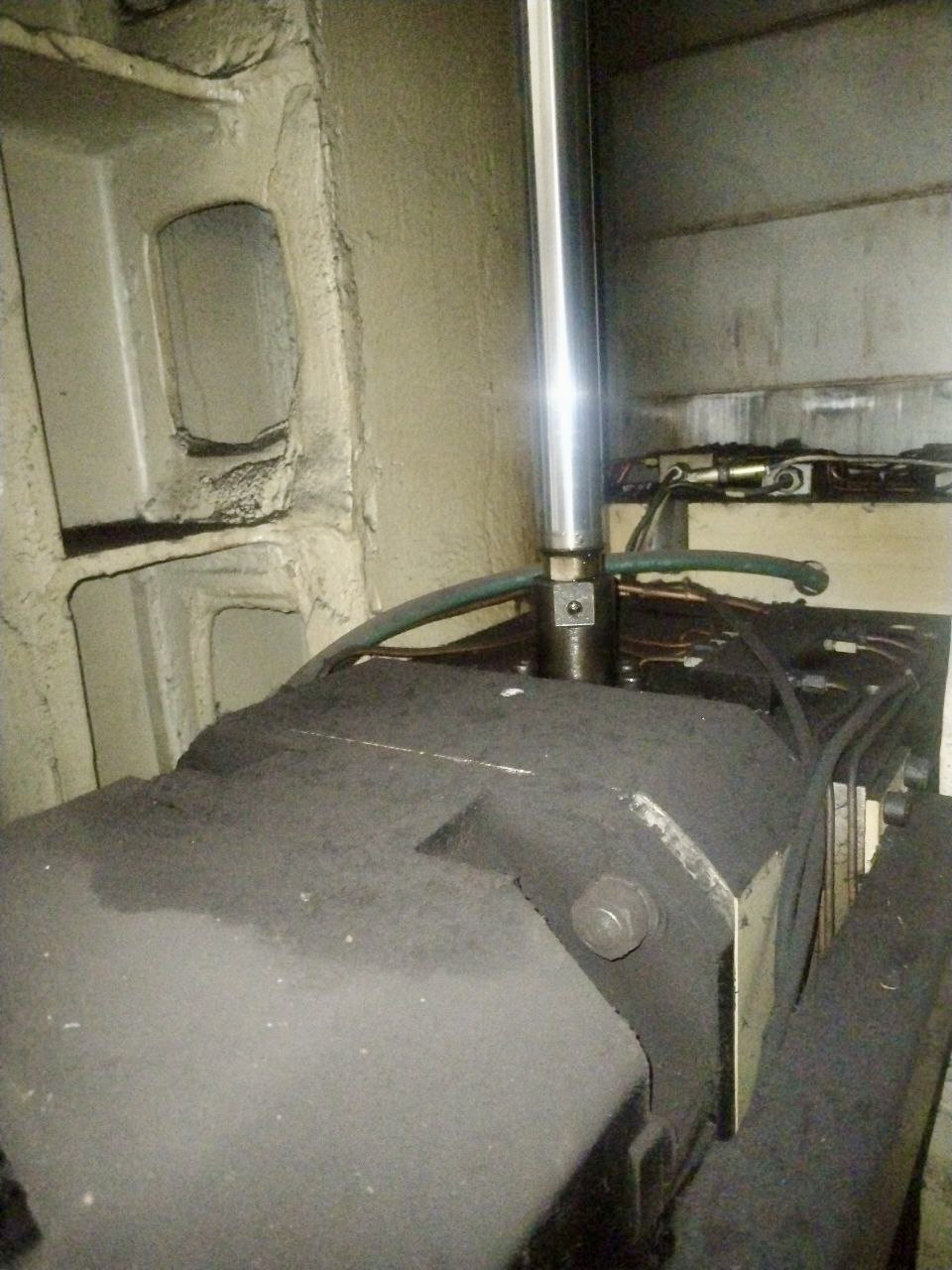

- поставить в план диагностику механической части оси Y, в частности ШВП.
