Вертикально-фрезерный обрабатывающий центр с ЧПУ Vcenter-102

Год выпуска оборудования: 2015

Производитель оборудования: Victor Taichung Machinery Works Co., Ltd

Специалистами нашей компании выполнена диагностика с частичной разборкой и дефектовкой  узлов 3-х координатного вертикально-фрезерного обрабатывающего центра с ЧПУ Vcenter-102.

 В процессе диагностики проверено:

• документация на наличие схемы электрической, гидравлической, пневматической, спецификации отдельных механических элементов, списков регламентных работ, списка каталожных запчастей;
• состояние револьверного устройства смены инструмента, механических узлов, цепи, узла слежения цикла смены инструмента, аппарата захвата инструмента;
• уровни жидкостей охлаждающей системы шпинделя, системы подготовки и маслонасыщения сжатого воздуха, фильтрующие элементы воздуха и масла, наличие консистентной и жидкой смазки;

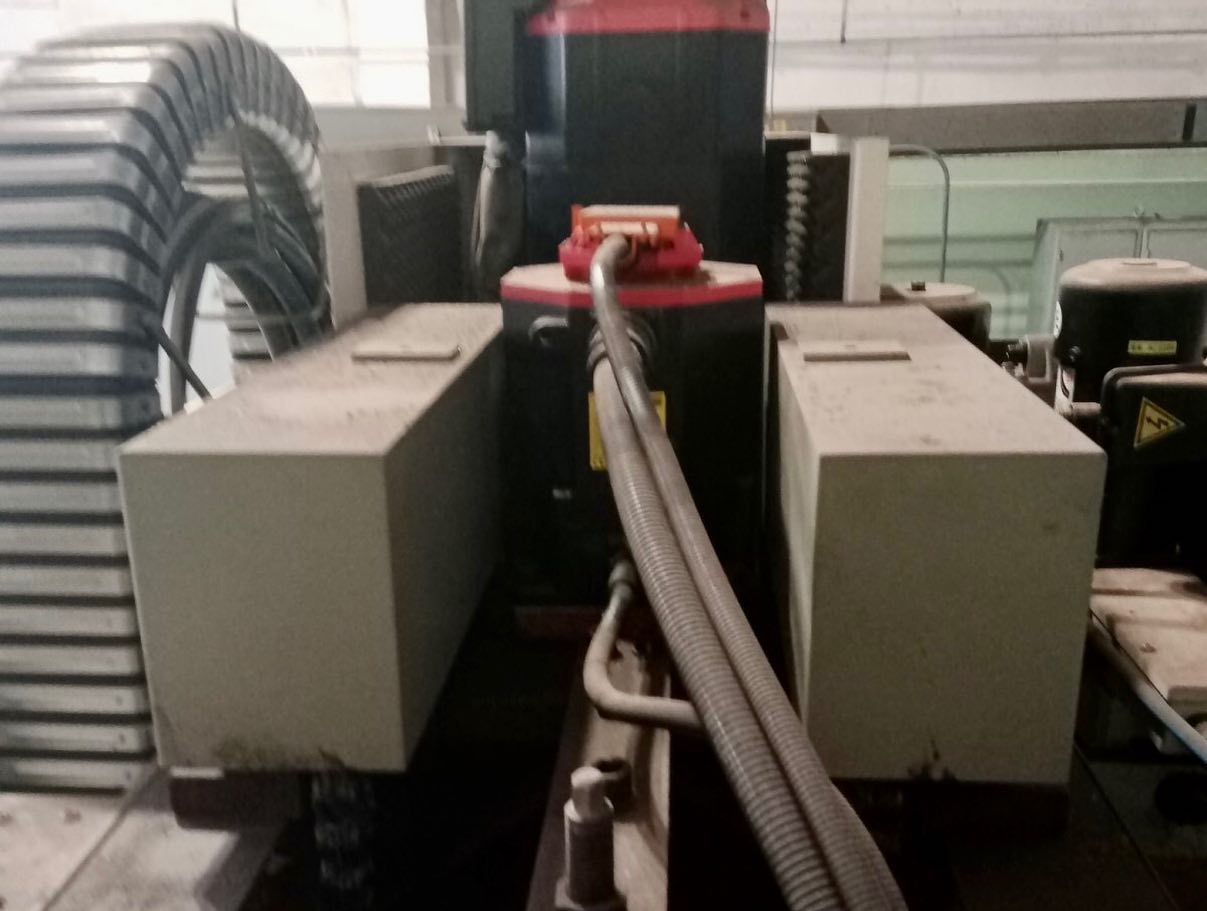

• состояние электронной части станка: состояние шкафа управления (ШУ), состояние разъёмов силовых и цифровых, состояние барно электродвигателей, состояние частотных и серво- преобразователей, состояние концевых выключателей, проводки и гермовводов, состояние гибких и статичных кабель-каналов, состояние системы обратной связи;
• состояние скользящих направляющих и состояние ШВП передачи движения осей X, Y, Z;
• состояние подшипников шпинделя, системы захвата инструмента, ротационное соединение системы продувки. Была проанализирована работа системы смазки направляющих и маслонасыщения воздуха;
• проанализированы сообщения и пробег станка в мото-часах;
• выполнены замеры погрешности позиционирования осях Sp, X, Y, Z;
• проверены батареи энергозависимой памяти энкодеров осей;
• проверены рабочие области, ограниченные программным методом. Так же была проверена работа концевых выключателей осей передвижения (X, Y, Z).

По результатам проведенной диагностики станка с ЧПУ нашими специалистами было выявлено:

• отсутствие документации: гидравлической и пневматической схем;
• в ходе внешнего осмотра оборудования выявлено, что уровни жидкостей и смазок в норме, масло в системе маслонасыщения чистое;
• проведена регулировка степени маслонасыщения;
• при осмотре воздушной магистрали обнаружено отсутствие дополнительных входных фильтров на подключение к центру;

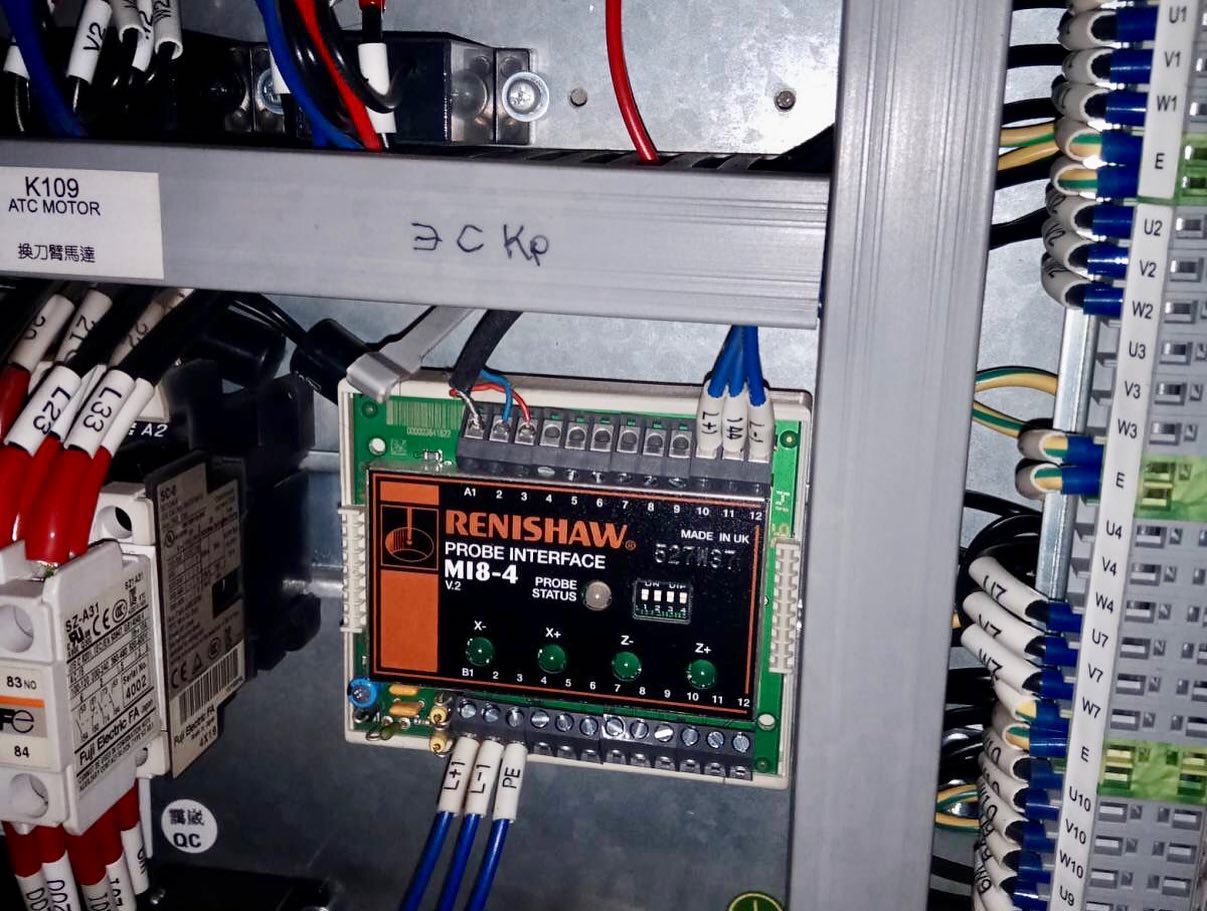

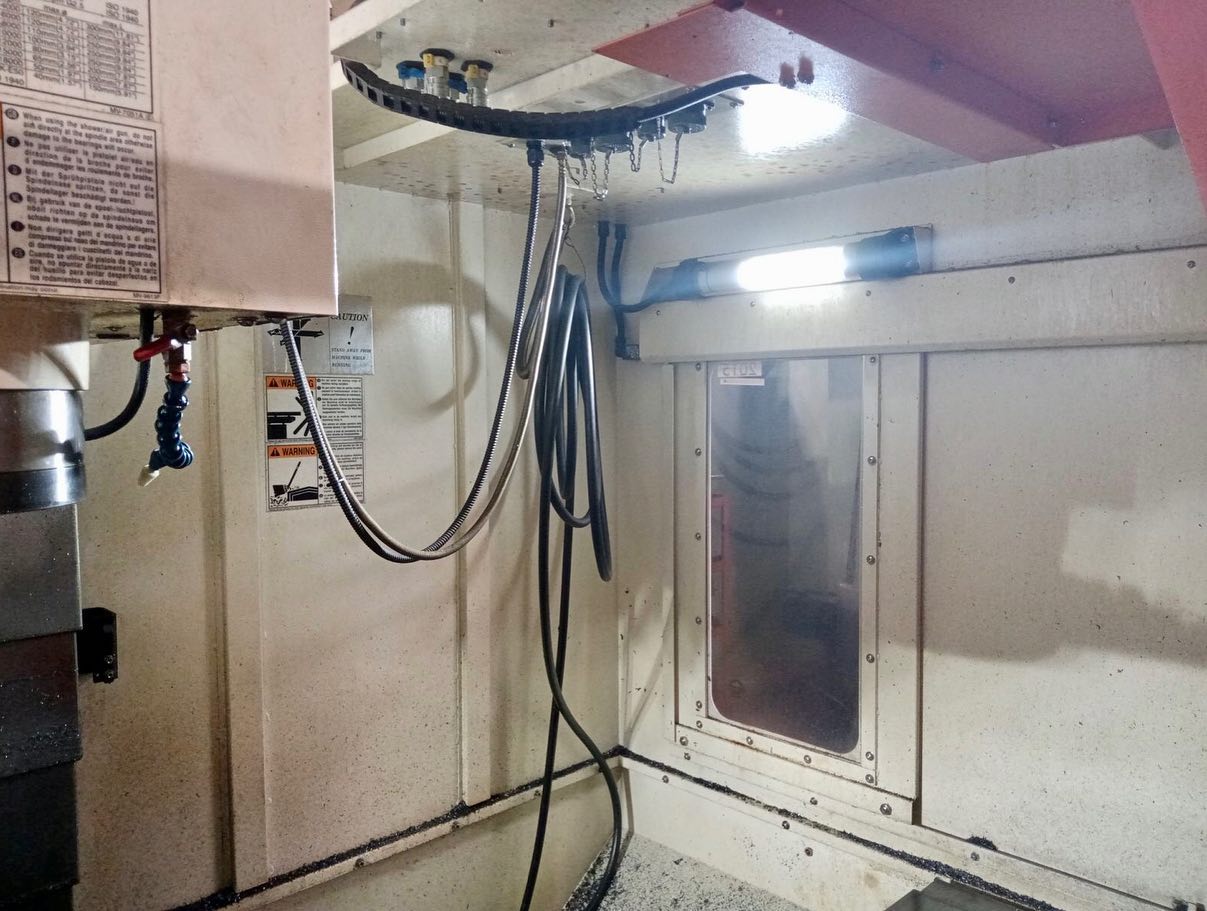

• необходимо выполнить ТО шкафов управления, частотных преобразователей и сервоприводов а так же панели управления. Фильтры системы охлаждения чистые. Клеммы проводников на 60% состоят из самозажимных подпружиненных контактов, винтовые клеммы силовых и цифровых клемм зажаты с достаточным усилием. Барно электродвигателей без следов окиси, гермовводы не повреждены, винтовые соединения зажаты с достаточным усилием. Нажимные плунжеры без подклинивания.  Гибкий кабель-канал бех повреждений, кабели внутри не перекручены, гидравлические и пневматические трубопроводы раздельно выведены наружу. Система обратной связи не имеет дефектов;

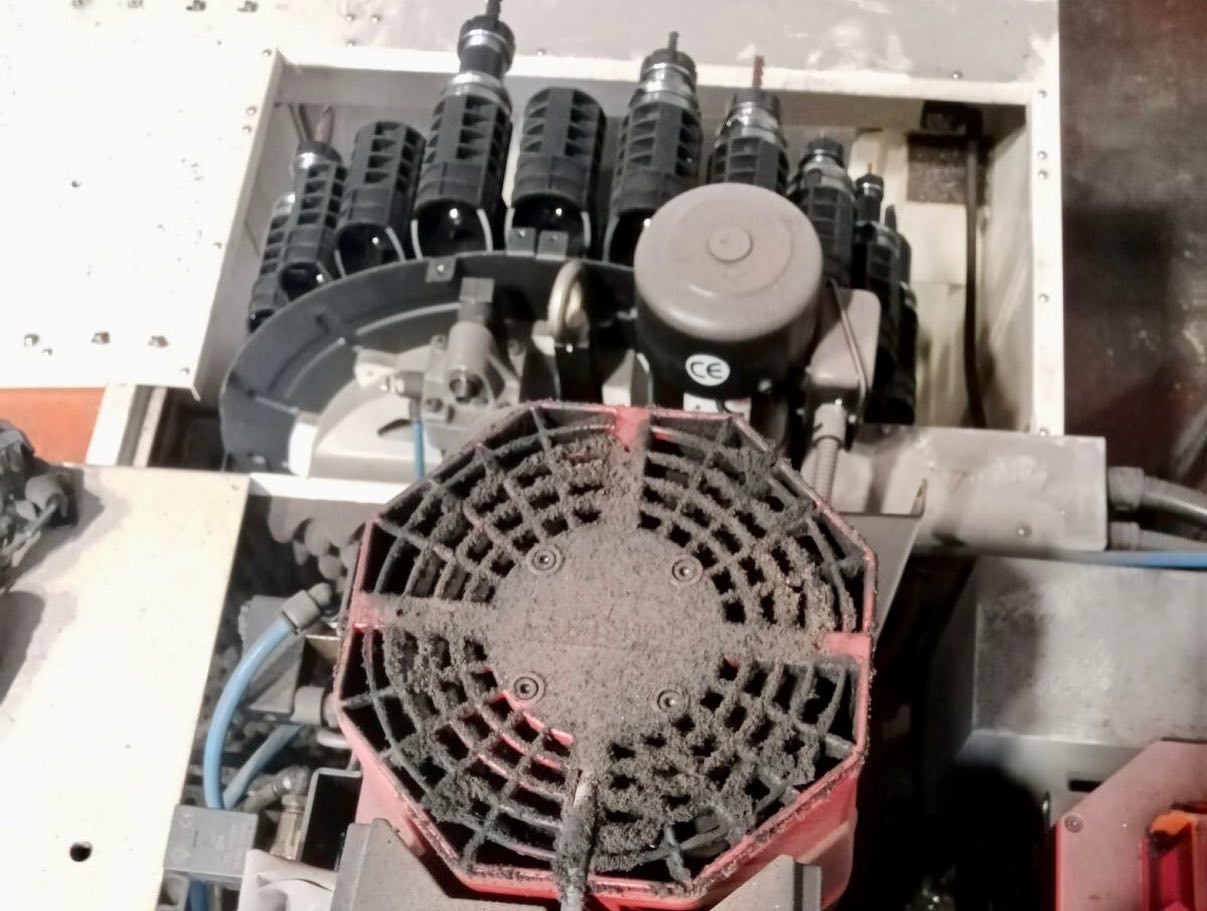

• главный вентилятор охлаждения двигателя привода шпинделя загрязнен;
• направляющие скольжения передачи движения осей X, Y, Z имеют чистую, смазанную зеркальную поверхность, без задиров или иных механических повреждений. Направляющие смазаны, узлы не издают посторонних звуков при движении. Процедура ступенчатого разгона и анализа шумов\нагрева\нагрузки дала следующие показатели: шумы в узлах подшипников отсутствуют, шумы в узле ротационного соединения отсутствуют, перегрев в узлах шпинделя отсутствует, нагрузка на электродвигатель на скорости 7500 об\мин в холостом ходу не превышает 43% и входит в зелёную зону шкалы нагрузки ПУ;
• при считывании системных предупреждений и ошибок стойки, критичных не обнаружено;
• все поверхности скольжения станка покрыты достаточной масляной пленкой. Нареканий по смазке механизмов перемещений по осям не обнаружен

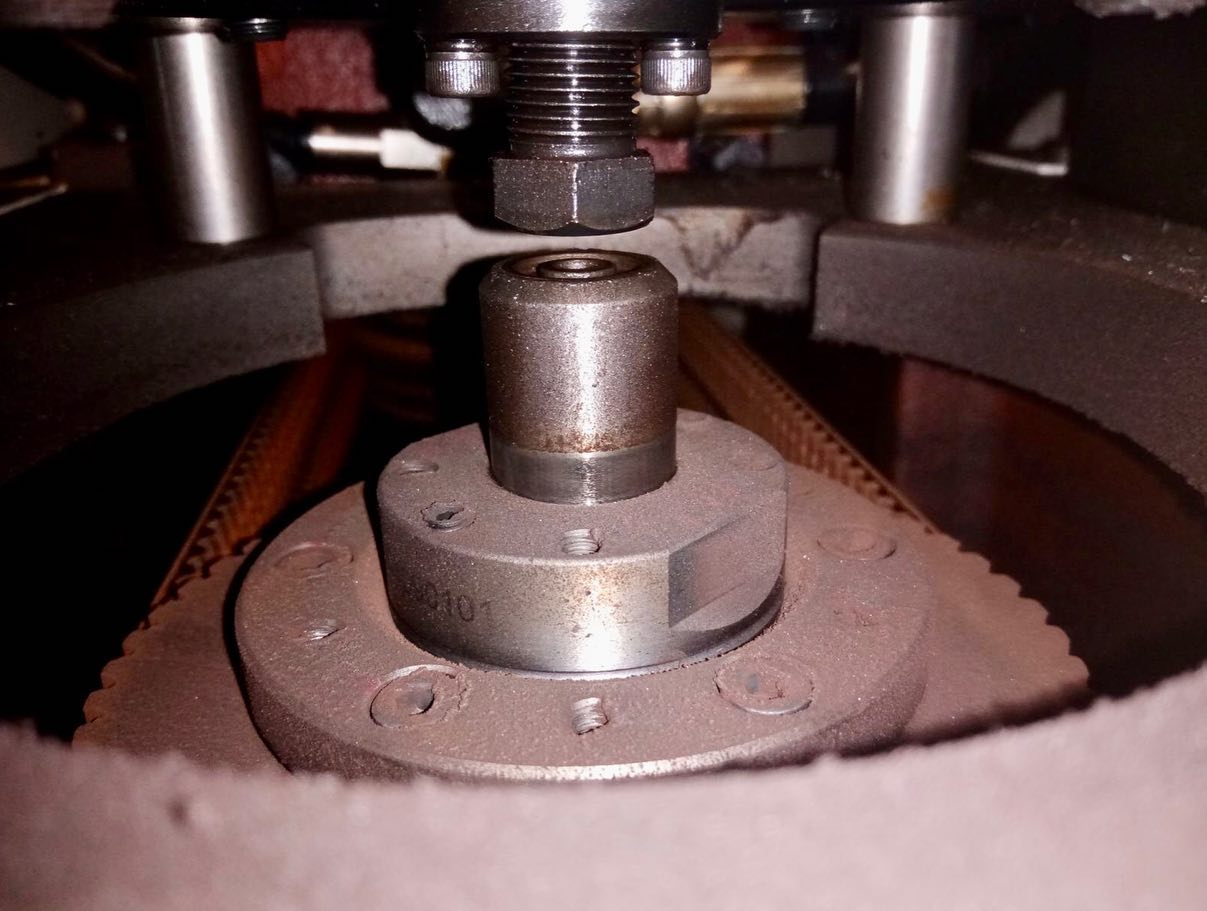

• конус автозахвата инструмента имеет  следы коррозии, раковины, и царапины;
• выполнена проверка люфтов и погрешностей движения осей X, Y, Z и Sp. Показатели в пределах паспортных данных;
• батарейная сборка энергозависимой памяти энкодеров осей имеет напряжение питания 5,5 В что является удовлетворительным показателем, однако близким к критическому в 4,8 В.;
• при проверке ротационных соединений и уплотнений дефектов не выявлено;
• ремни привода шпиндельного узла не имеют трещин надрывов или расслоений;
• в ходе проверки корректной работы концевых выключателей замечаний не выявлено;

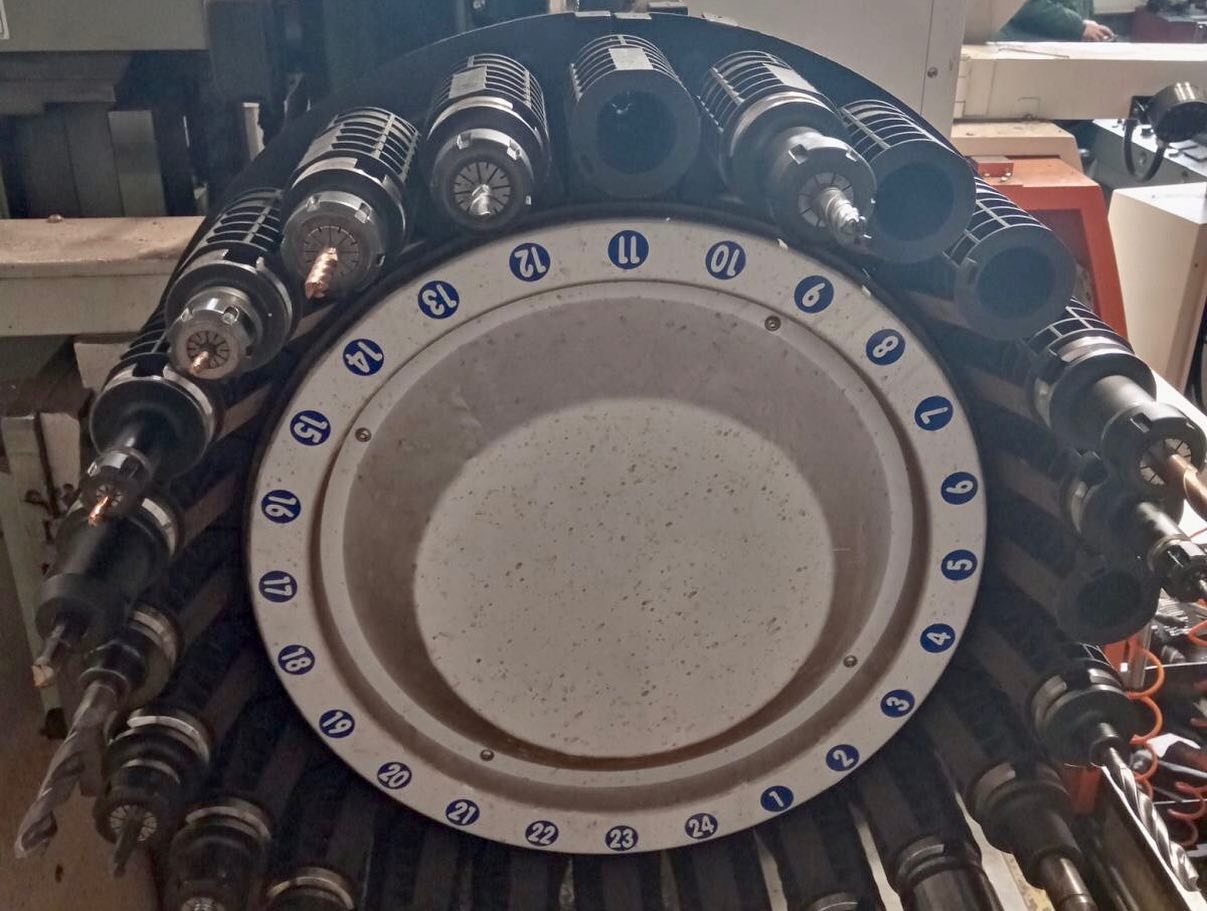

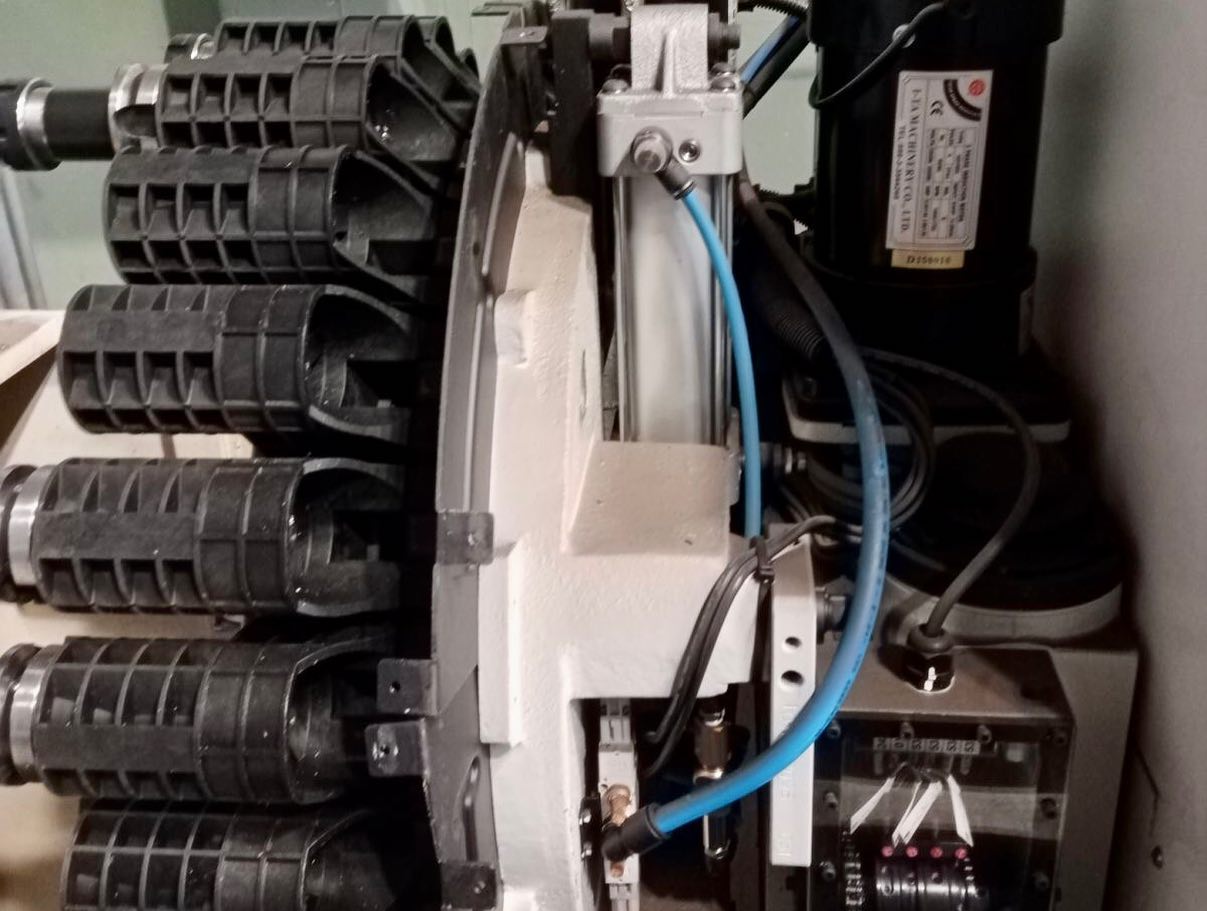

• при проверке револьверного устройства смены инструмента не выявлено никаких дефектов механической части. Узел слежения в нормальном состоянии. Уровни смазочной жидкости в норме.

Рекомендации наших специалистов:

• необходимо составить план обслуживаний согласно оригинальному руководству по эксплуатации станка;
• согласно руководства по эксплуатации станка рекомендуется полная замена рабочих жидкостей и фильтров фрезерного центра: замена масла системы охлаждения, чистка либо замена фильтр-элемента, замена масла в редукторе узла смены инструмента револьверного типа;
• выполнить очистку всех шкафов управления, а также обслуживание радиатора системы охлаждения шпинделя.

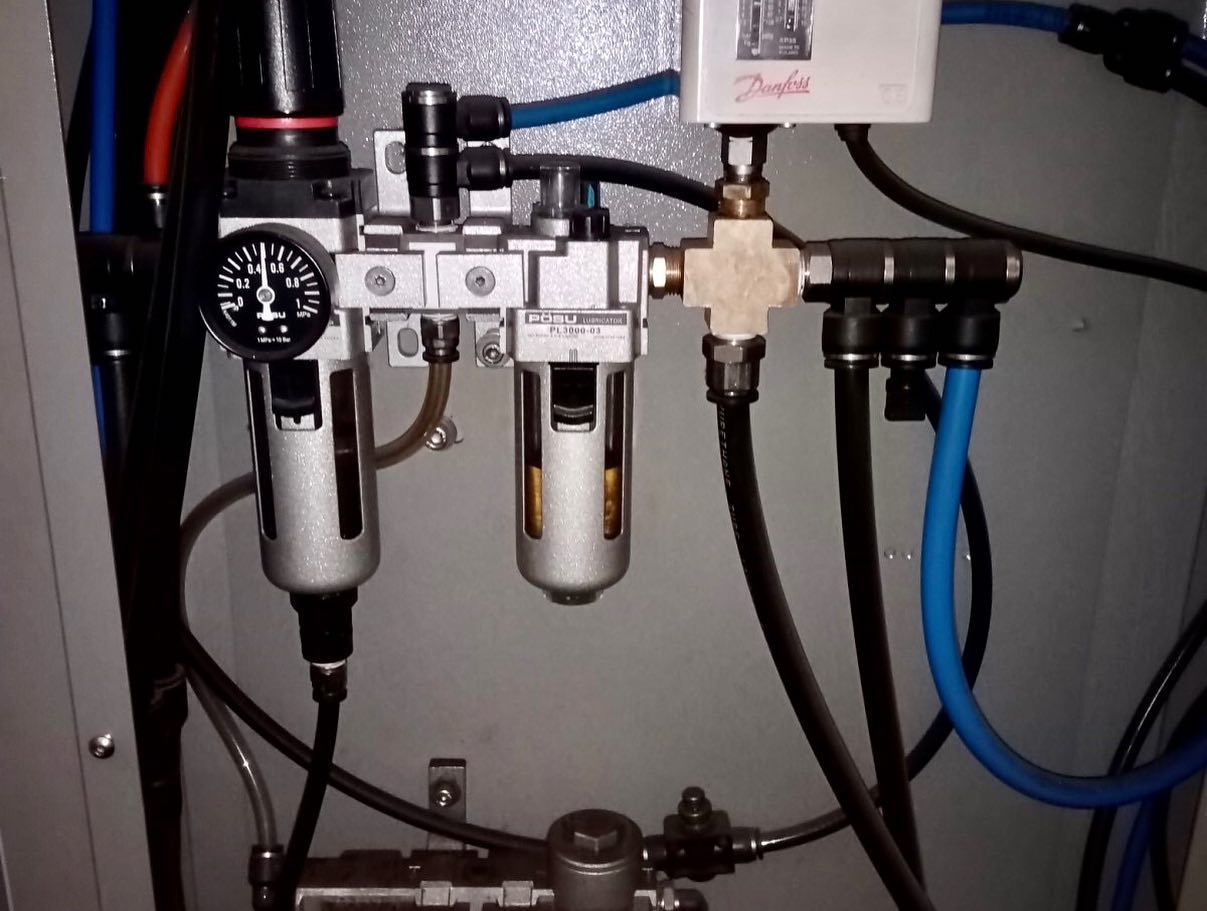

• выполнить обслуживание встроенной системы воздухоподготовки и маслонасыщения пневматической системы станка. Установить дополнительный блок воздухоподготовки после выхода с магистрального трубопровода сжатого воздуха. Произвести чистку фильтрующих элементов системы воздухоподготовки;
• произвести замену элементов питания энергозависимой памяти энкодеров. В случае дальнейшей разрядки возможна аварийная остановка станка с необходимостью дальнейшей наладки;
• произвести техническое обслуживание с балансировкой загрязненного вентилятора двигателя привода шпинделя;
• в узле шпинделя необходимо перекоммутировать кабели с использованием соразмерных гермовводов под каждый кабель отдельно.
