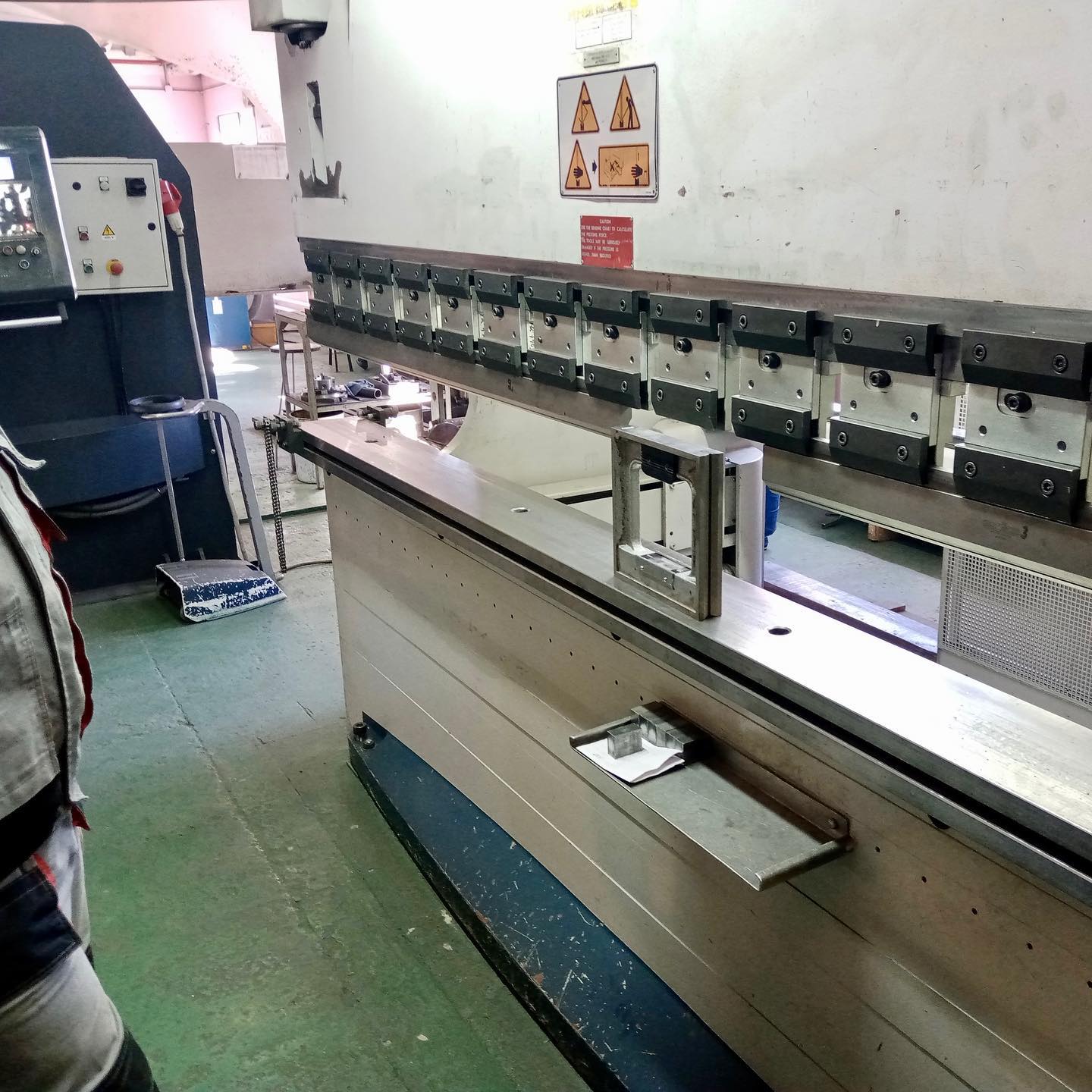

Специалистами ООО «ТехноЧек Инжиниринг» проведена диагностика рабочих параметров листогибочного станка HPJ 2563К.

По результатам диагностики выдан акт выявленных неисправностей и даны рекомендации по их устранению:

• при работе наблюдается произвольное изменение углов гибки после сгибания нескольких заготовок, приходится вносить программную корректировку значений углов. При помощи индикаторов часового типа было выявлено, что оборудование работает в пределах паспортных характеристик, при введении коррекции, ход пуансона меняется пропорционально заданным параметрам. Проблема носит технологический характер. Были изготовлены контрольные образцы с одинаковой ориентацией из одного листа металла. При проведении пробных гибов, настроенный на контрольные листы станок не давал отклонений по углам. При использовании заготовок не из контрольной партии возникал недогиб или перегиб. После этого при использовании снова заготовки из контрольной партии параметры изделия не имели отклонений.

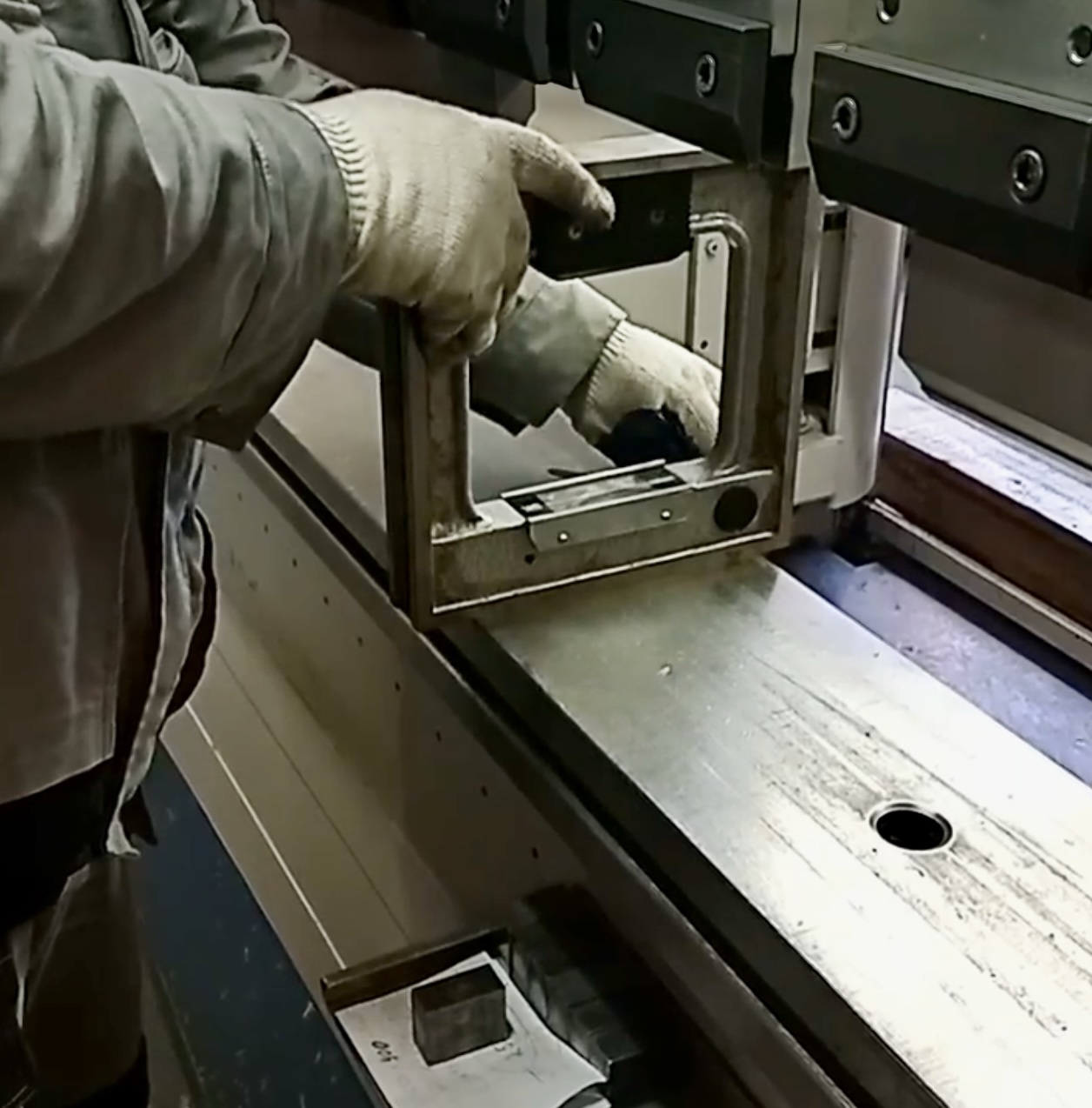

• обнаружена неравномерность гиба по длине при обработке заготовок большого формата. В нижней точке рабочего хода ползуна произведена остановка и замер штихмасом расстояния до опорного стола. Выявлено отклонение от параллельности между опорным столом и базовой поверхностью ползуна составляет 0,22 мм. Допуск для столов размером от 1600 до 2500 мм. составляет 0,16 мм. Необходима регулировка.
• обнаружено смещение положения балки крепления задних упоров. При перемещении левого упора вдоль балки, от левой стойки к правой расстояние до опорного стола изменяется на 0,5 мм. Необходимо отрегулировать положение балки задних упоров и произвести регулировку упоров на размер.
• обнаружено что клинья пуансона не отрегулированы. Необходимо произвести регулировку.
