Фрезерный станок СМ-600Ф2

Производитель оборудования: НПО «Ротор»

Год выпуска оборудования: 1989

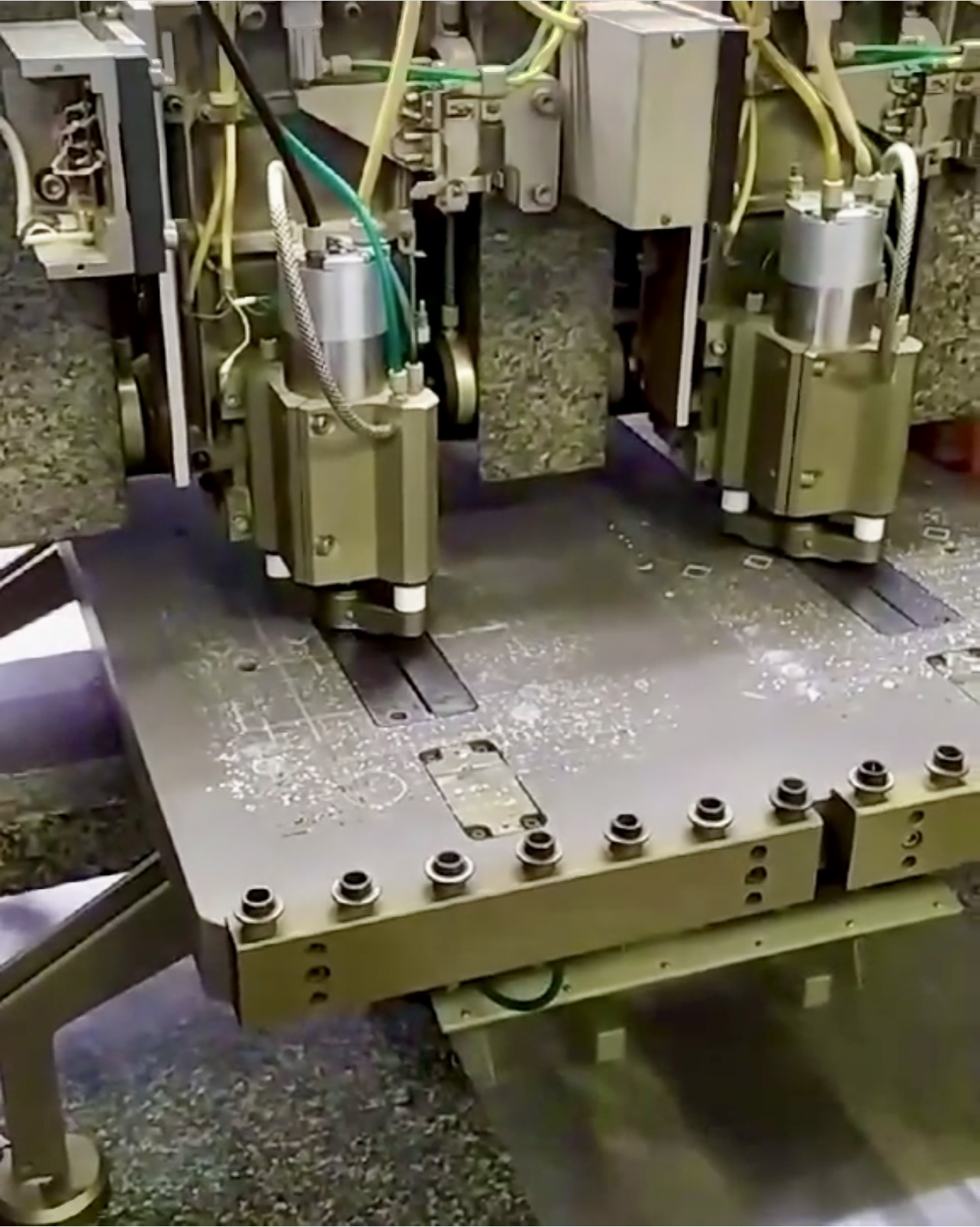

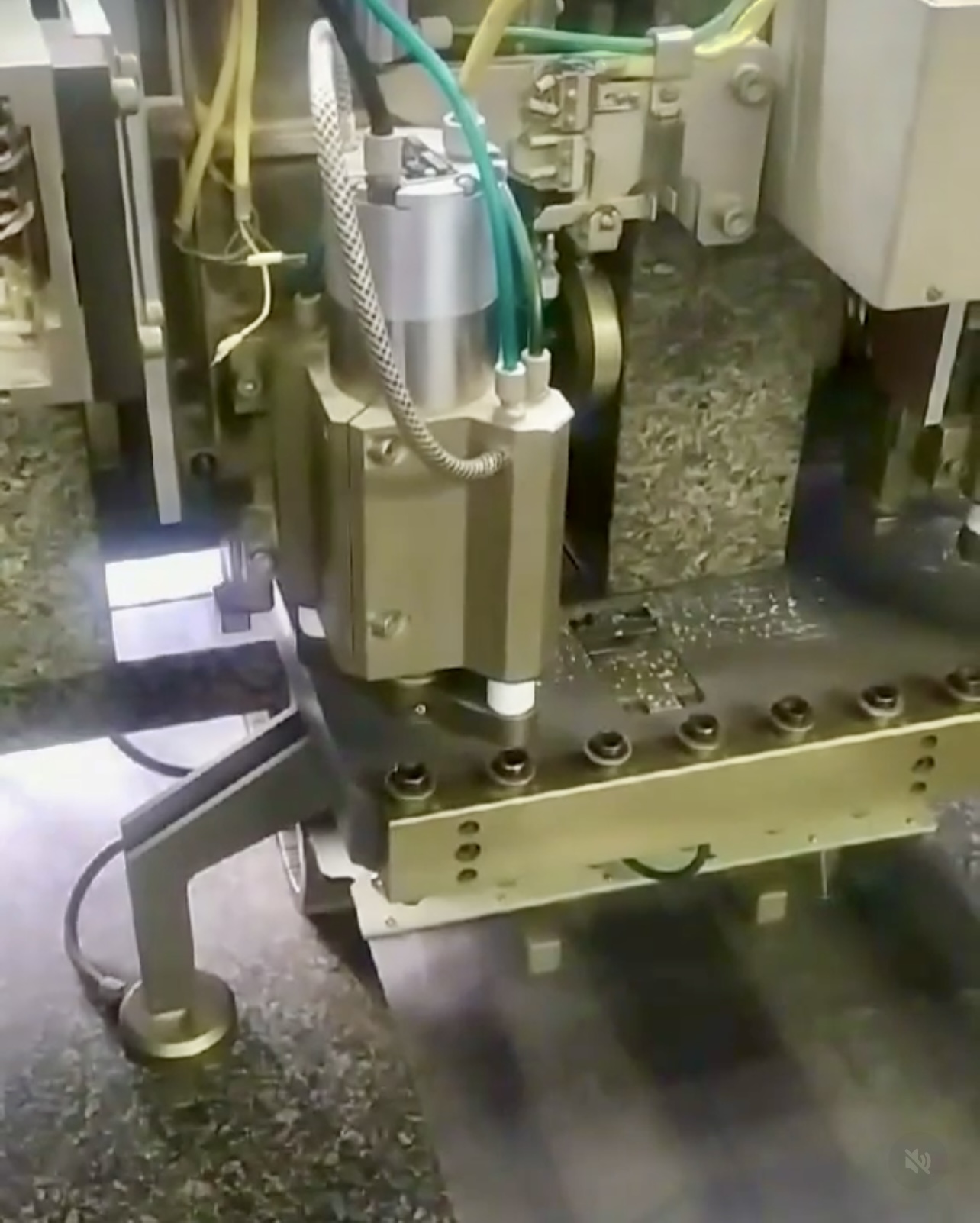

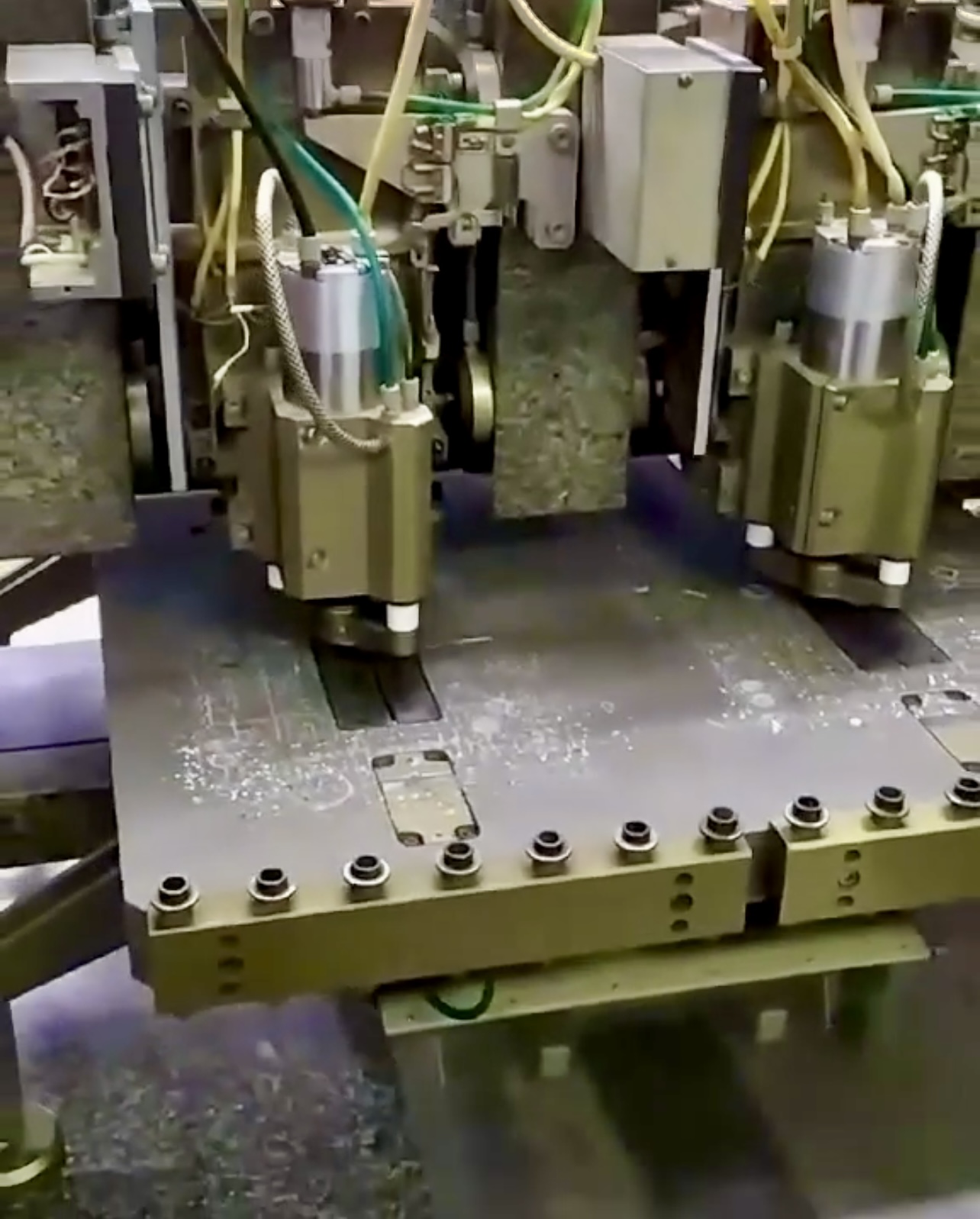

Двухшпиндельный фрезерный станок СМ-600Ф2 с уникальной системой аэропланирования осей для обработки печатных плат.

Заявленная неисправность: проблема позиционирования осей и недостаточное усилие прижима одного из двух шпинделей при выборе инструмента.

В процессе диагностики нашими специалистами было выявлено:

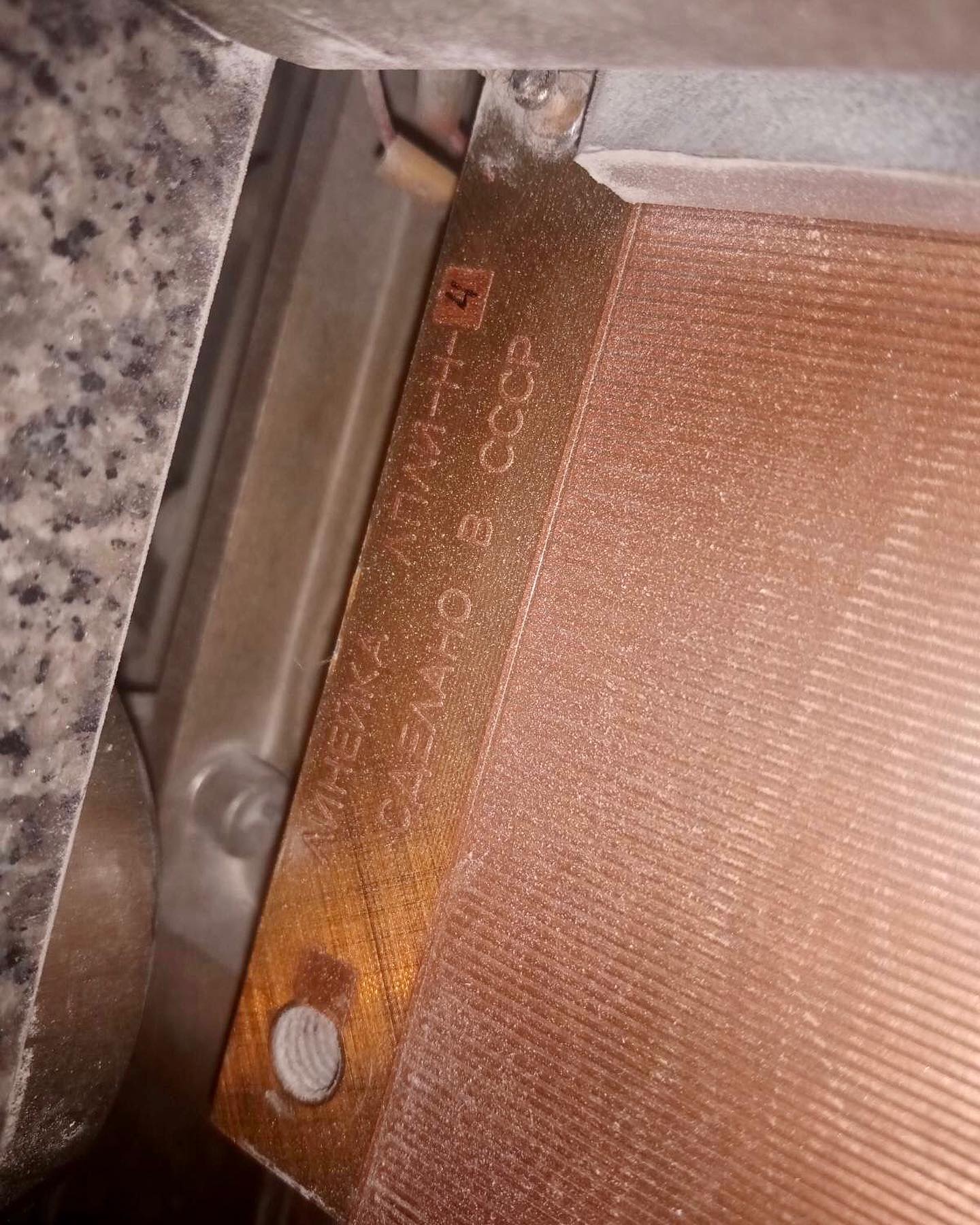

• зазоры воздушных подушек осей X/Y вне допусков, а индуктосин позиционирования оси Z первого шпинделя имеет ошибку измерения за счёт неверно выставленных в С-образном пазу аэропланирующих направляющих оси$
• позиционирование стола имеет схоластические ошибки по причине использования кабеля без штатной укладки, что приводит к возникновению обратной ЭДС в проводниках концевых выключателей.

Для восстановления работоспособности выполнен ремонт станка:

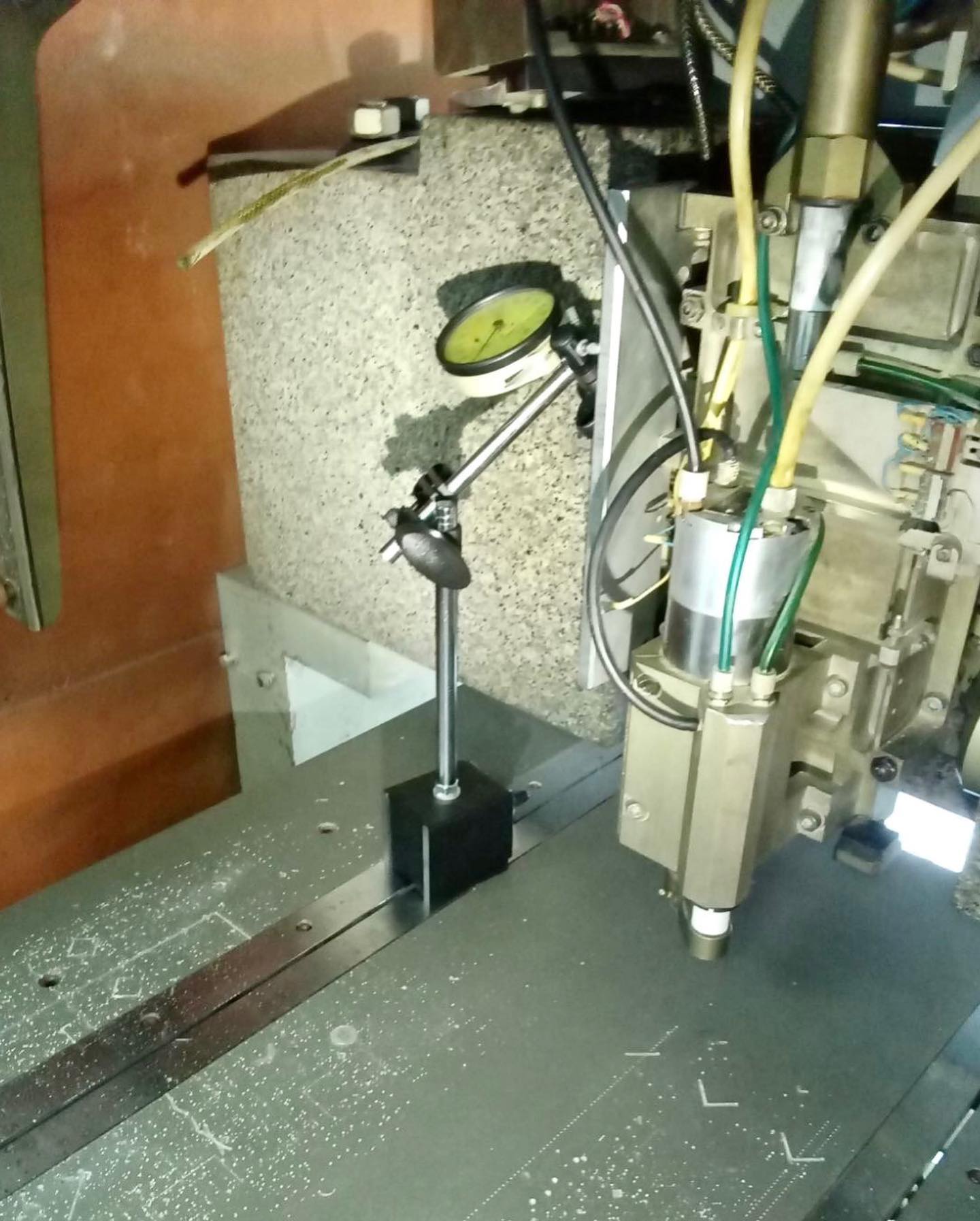

• оси были откалибрована согласно паспортным зазорам, индуктосин настроен по специальной процедуре;

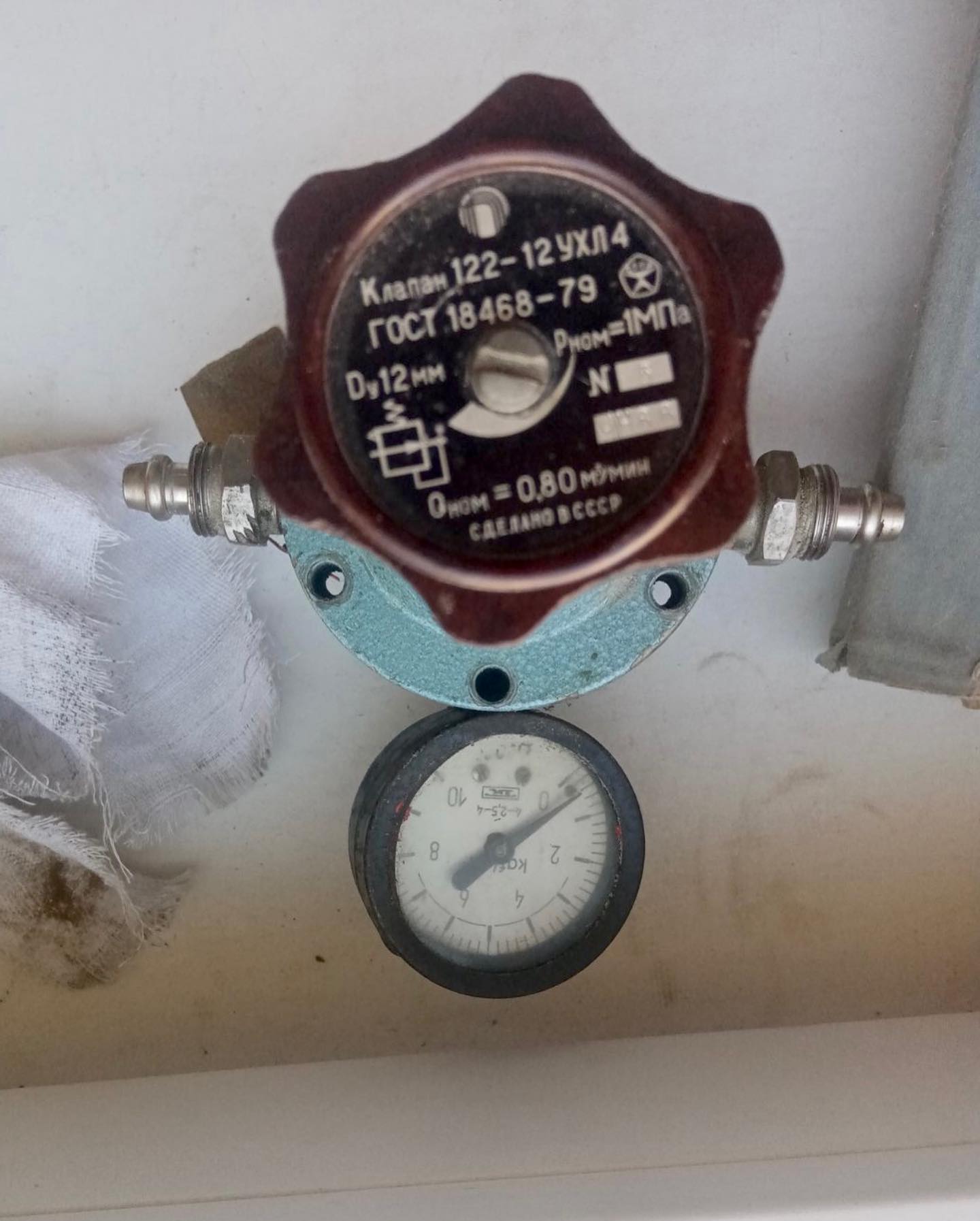

• настроен зазор воздушной подушки левого шпинделя по оси Z;

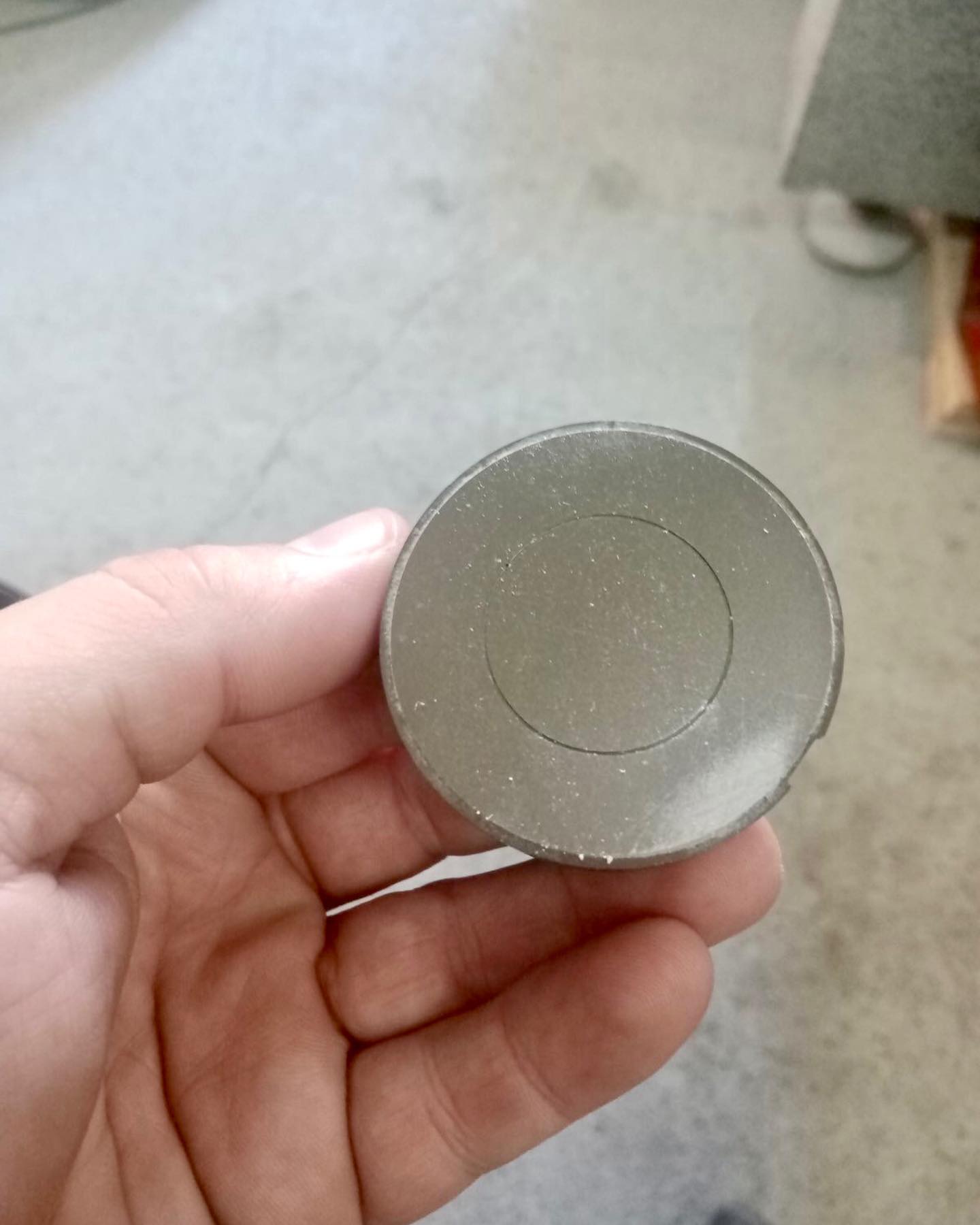

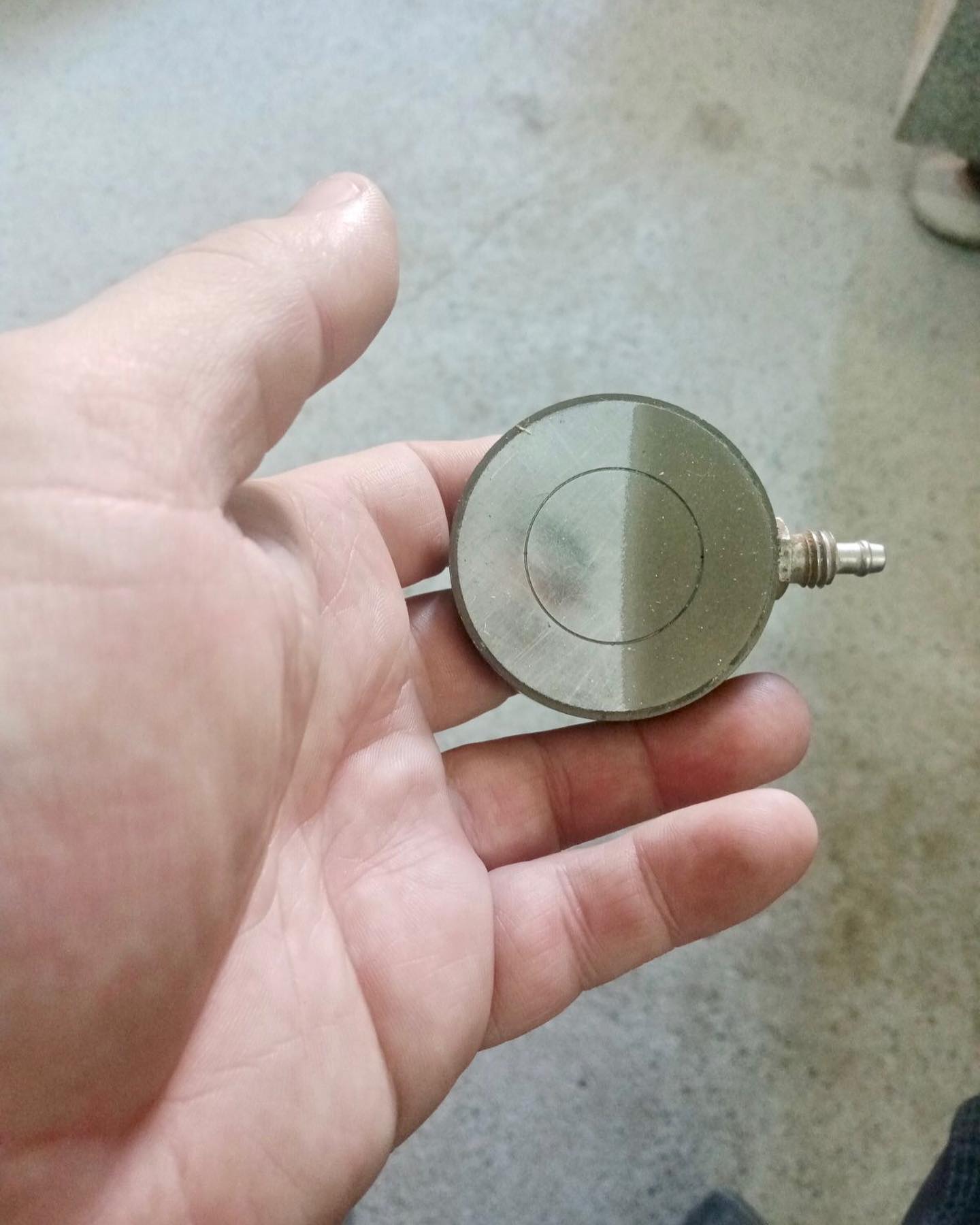

• выполнена дефектовка манжет, направляющей и пневмоцилиндра после настройки зазора воздушной подушки;

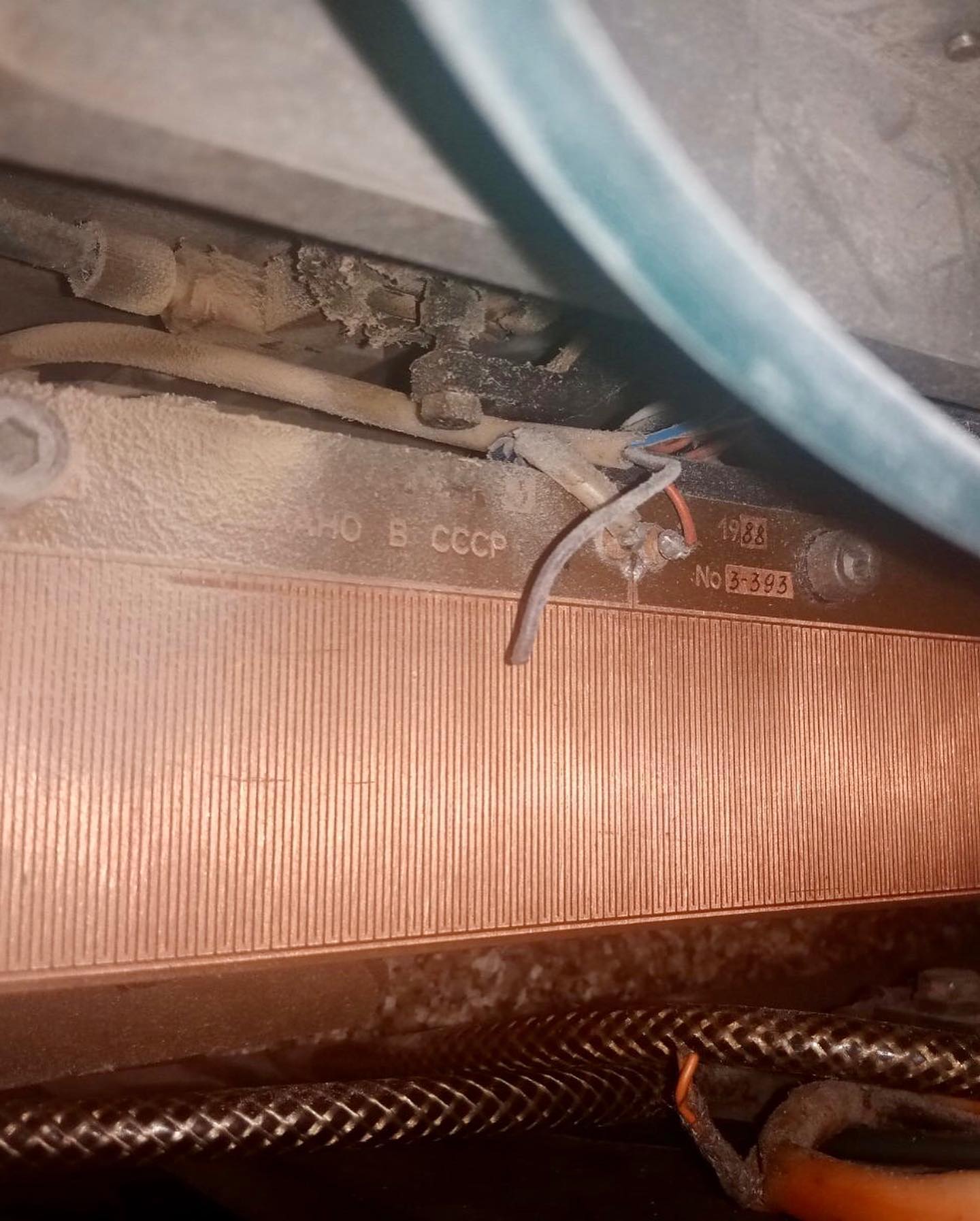

• заменены кабели концевых выключателей позиционирования осей на кабели со штатной завивкой парами и укладкой в гибкие кабель-каналы.

Станок запущен в работу.
