Шпиндель GLD110-30-24Z/4.5

Производитель оборудования: HQD Spindle Motor

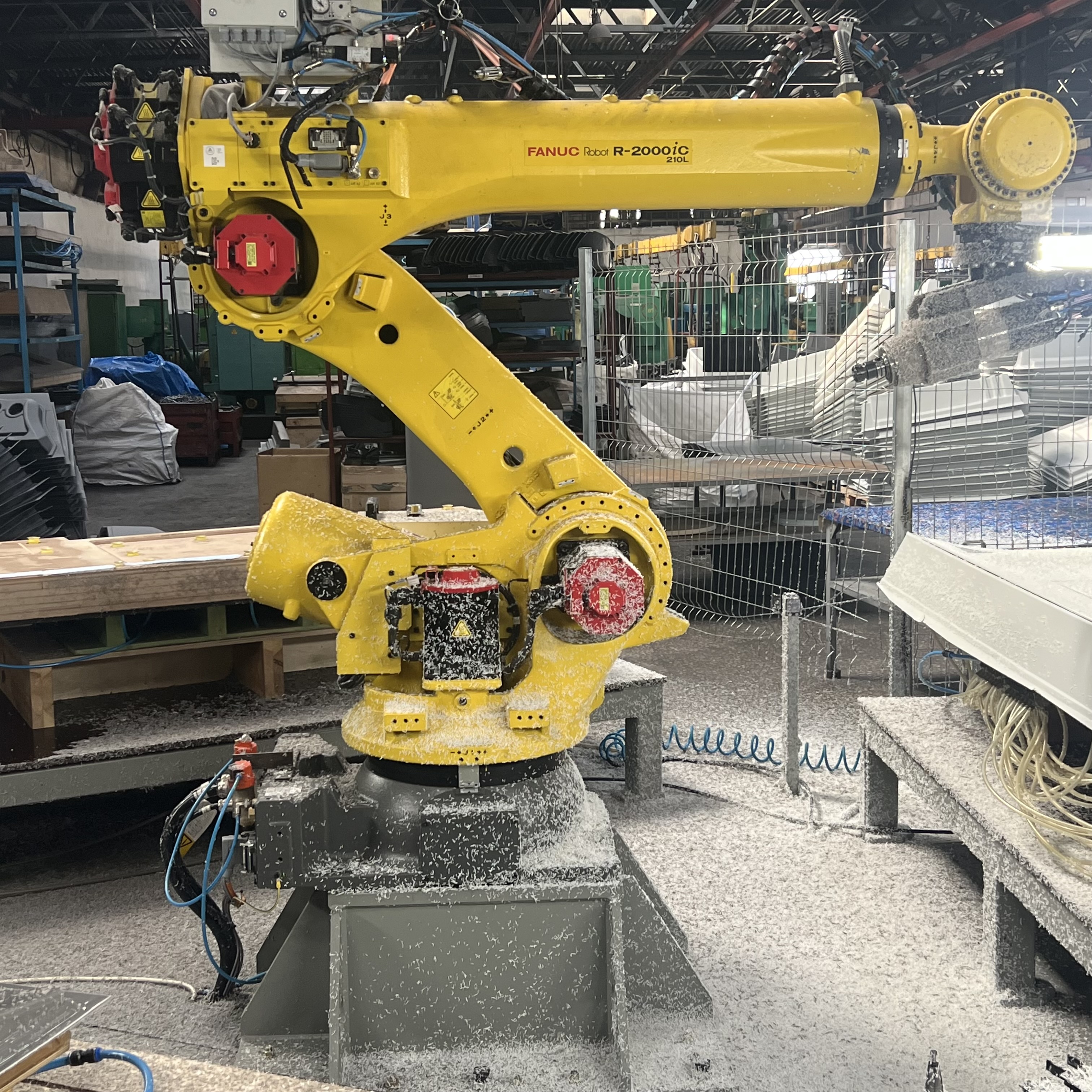

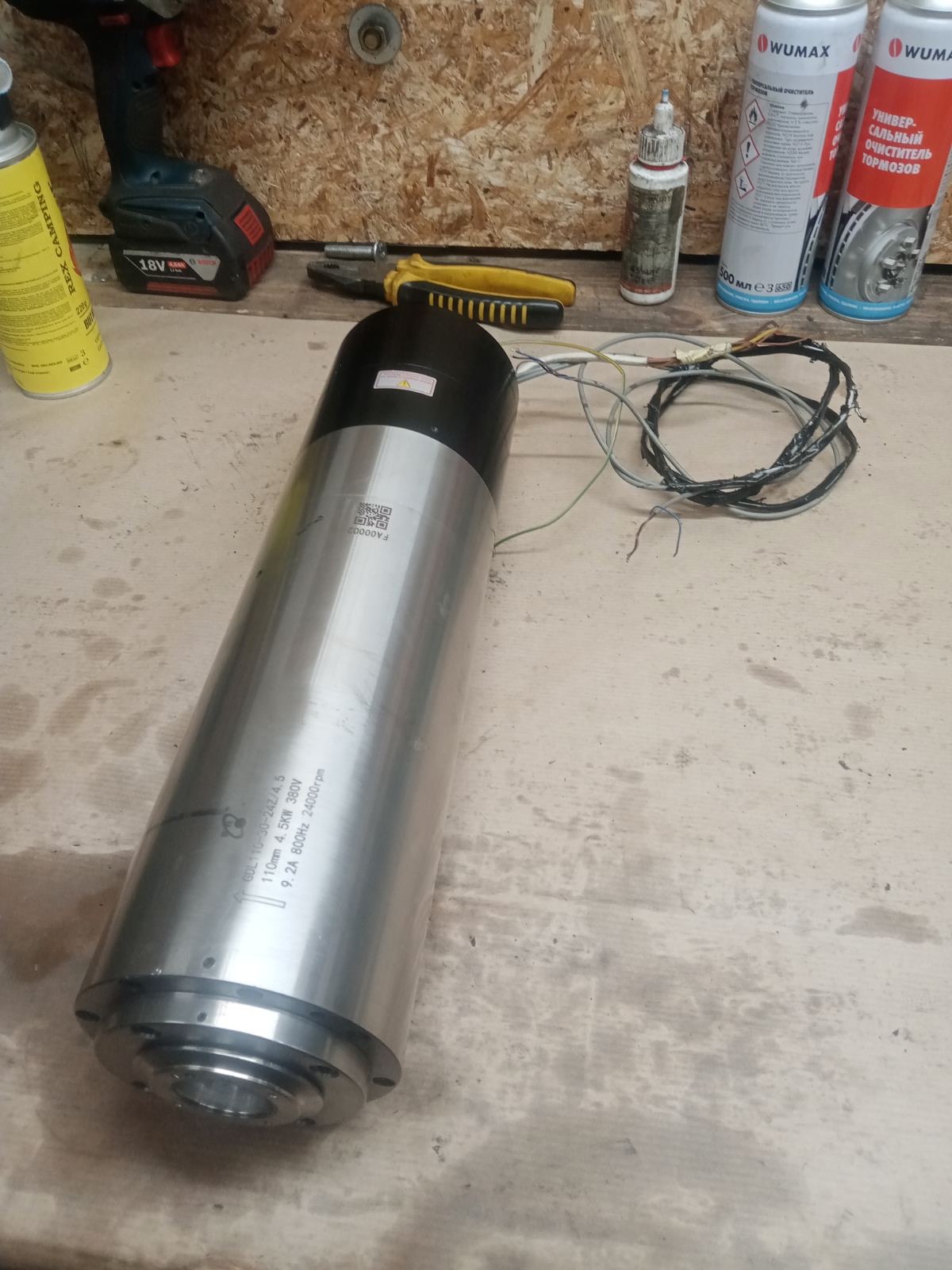

Специалистами нашей компании выполнена дефектовка и ремонт шпиндельного узла промышленного робота Fanuc R-2000iC/210L.

По результатам проведенной дефектовки было выявлено:

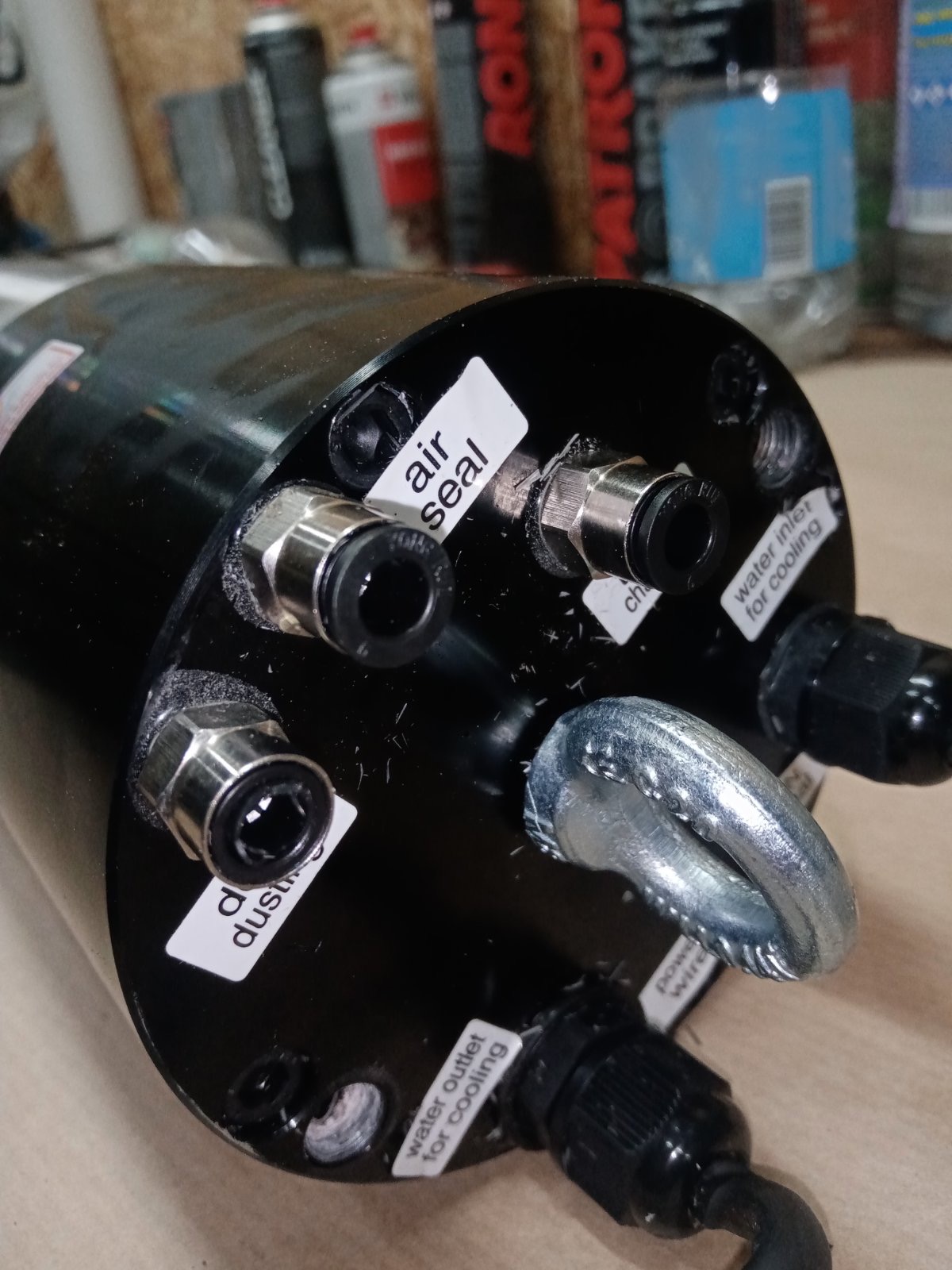

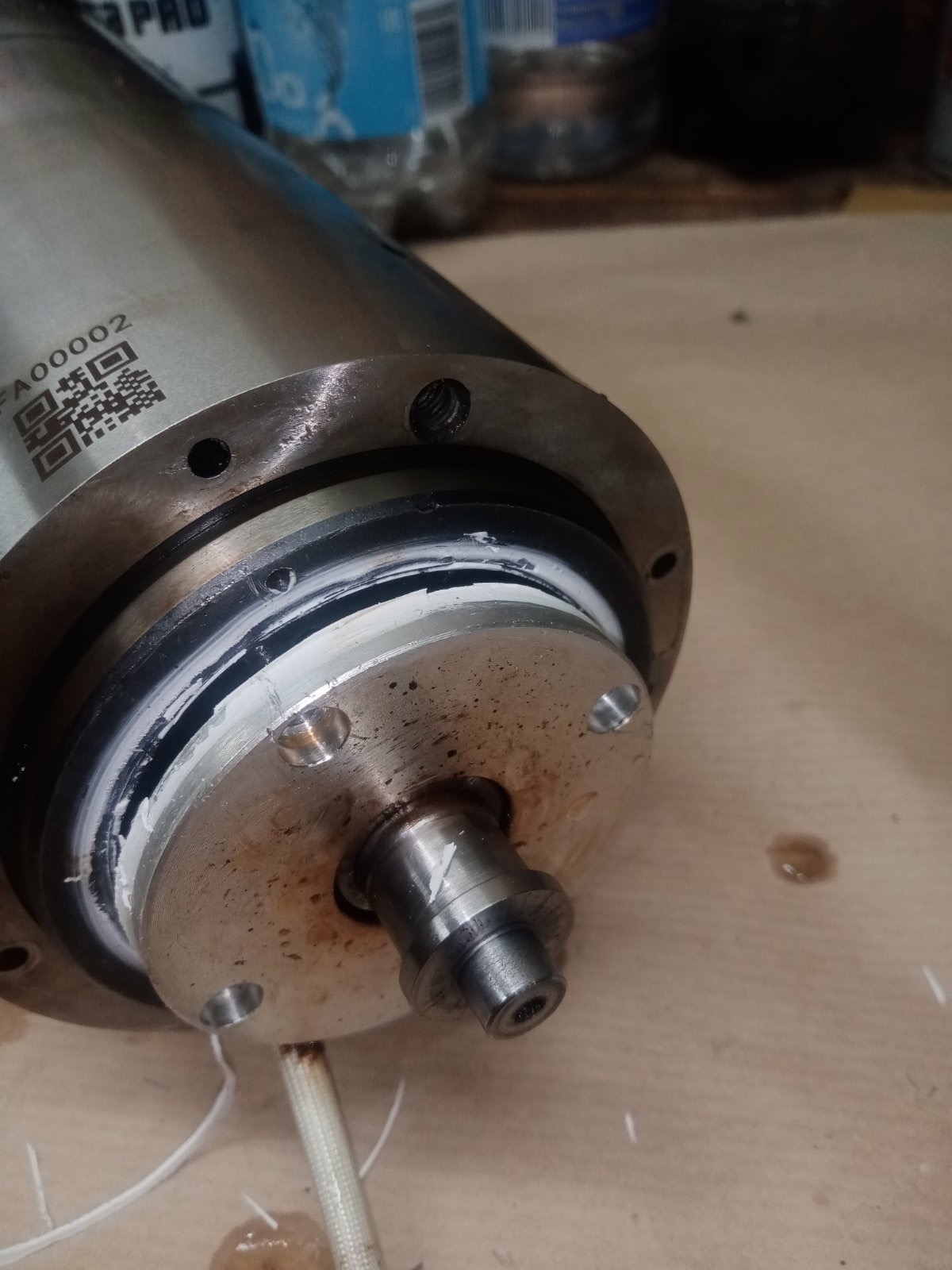

• при проведении диагностики шпиндель заклинен;
• обмотки статора забиты сажей. Произведена проверка на пробой обмотки контуров на корпус шпинделя. Произведена проверка обмоток на целостность. Дефектов не выявлено;

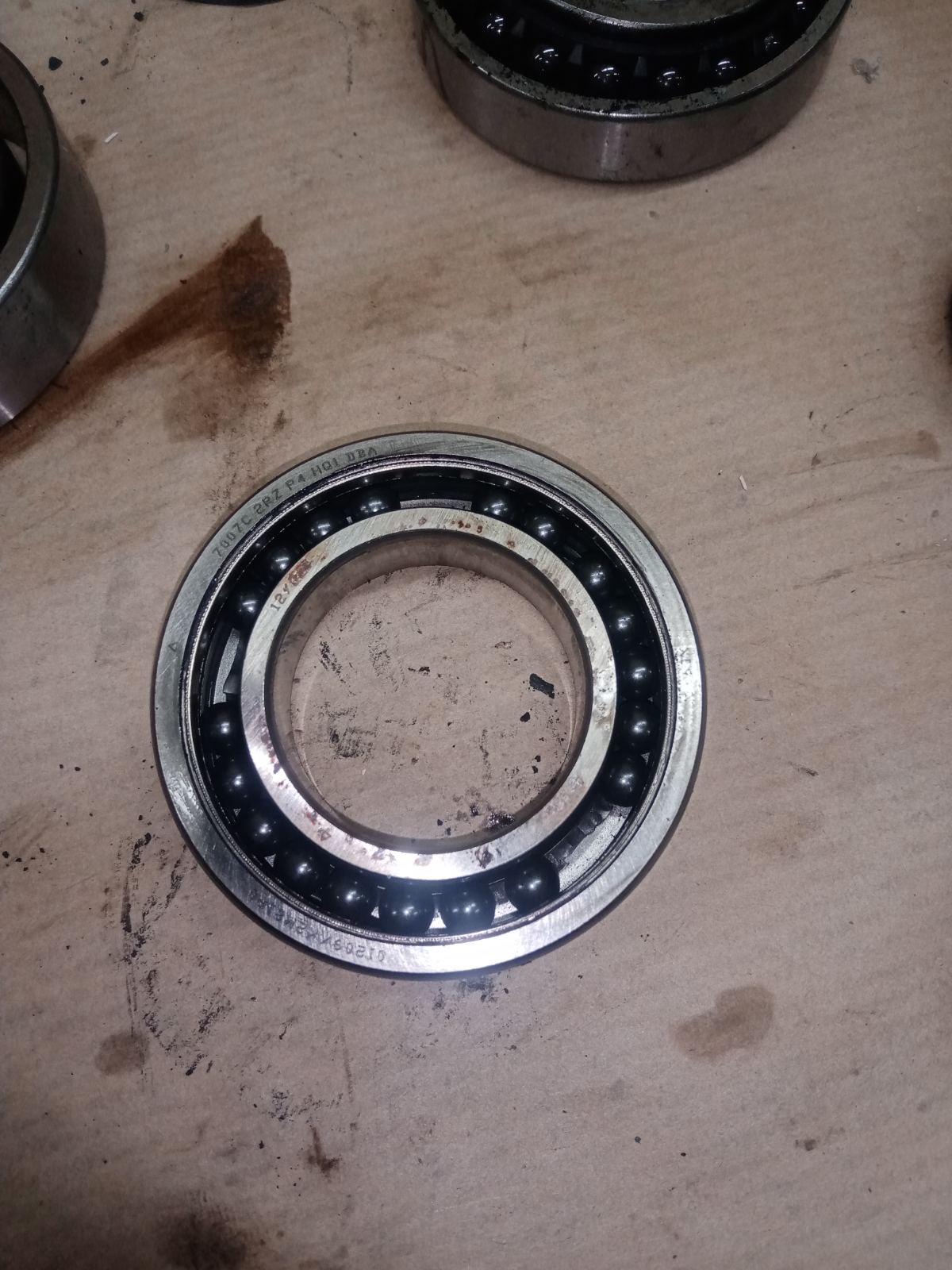

• нижний подшипниковый узел разрушен;
• верхний подшипниковый узел имеет следы износа;
• отклонения размеров посадочных поверхностей подшипниковых узлов в допустимых пределах. Присутствуют локальные дефекты поверхностей;
• на посадочной поверхности инструмента имеются локальные дефекты;
• отклонения геометрических размеров поверхностей шпинделя в допустимых пределах.

По результатам проведенной дефектовки было выполнено:

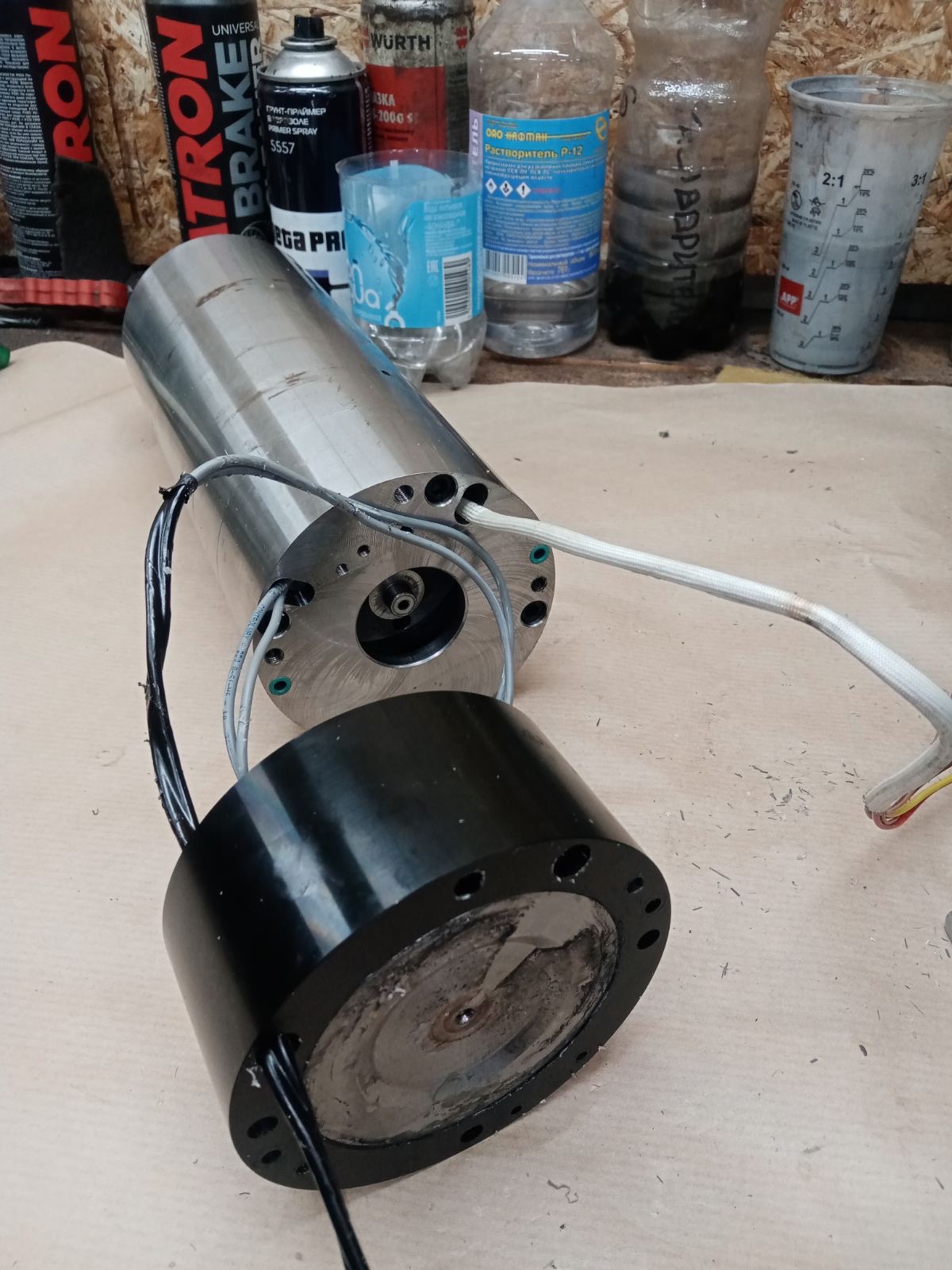

• чистка обмоток;

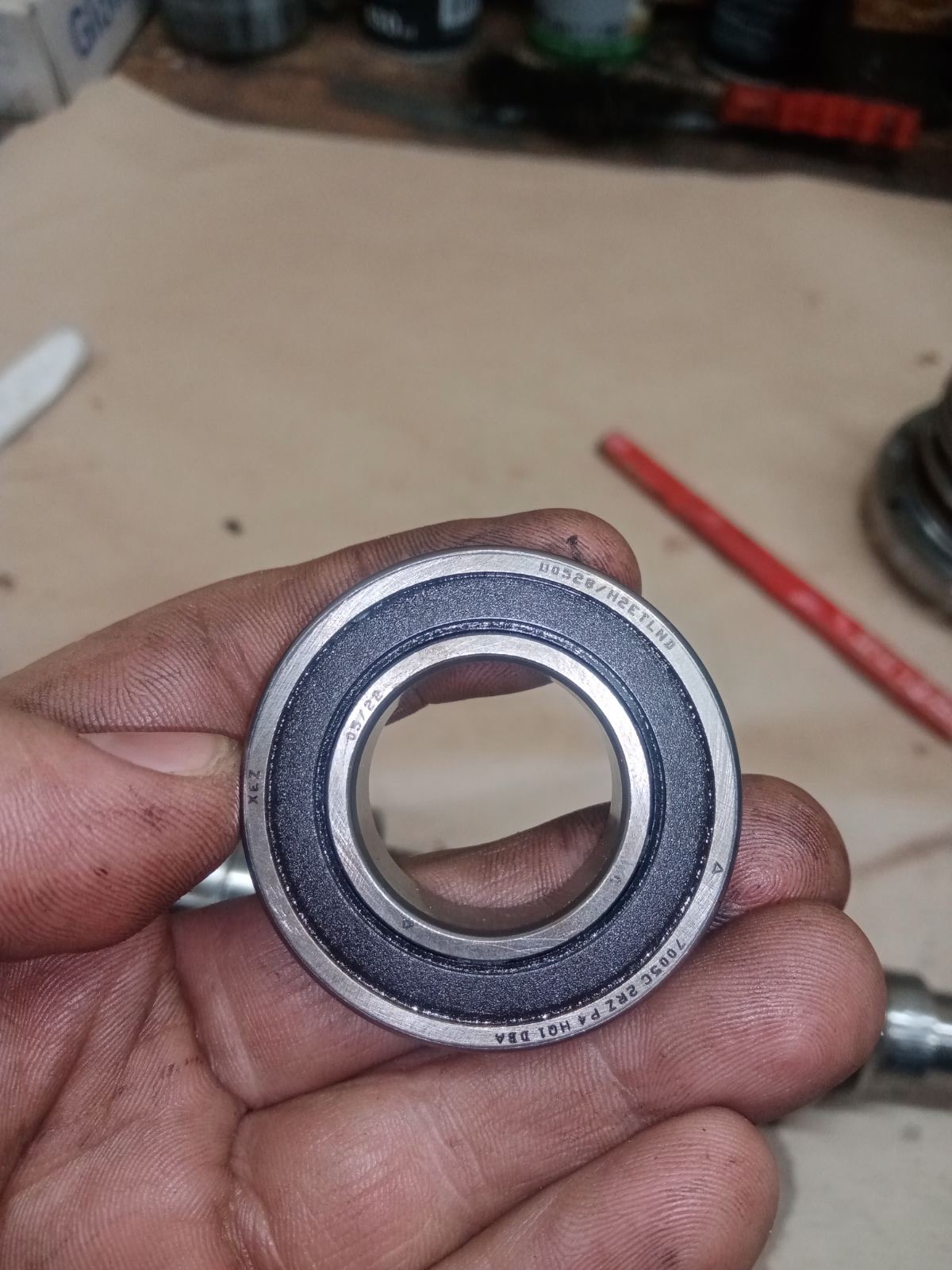

• замена комплекта подшипниковых узлов;

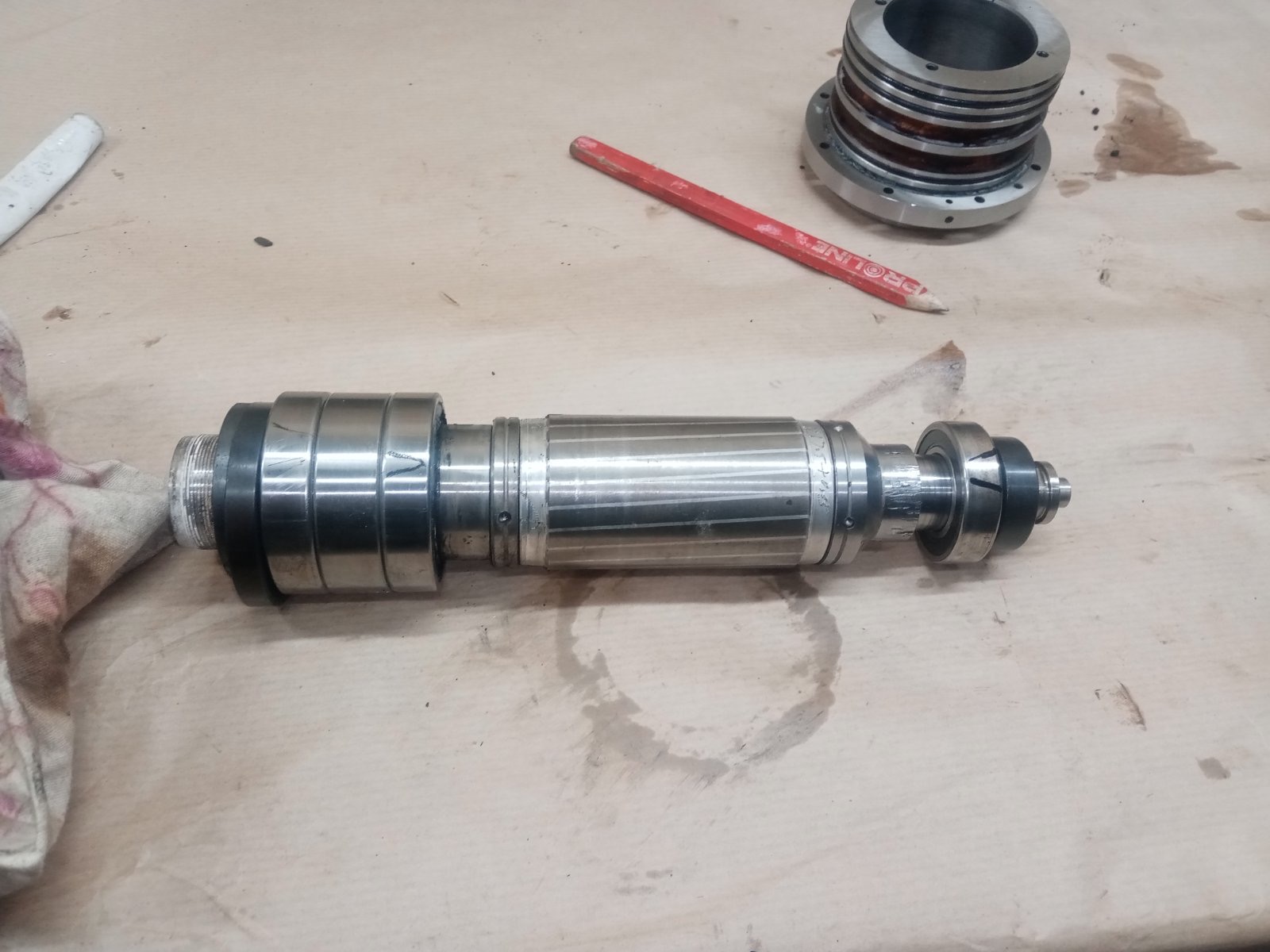

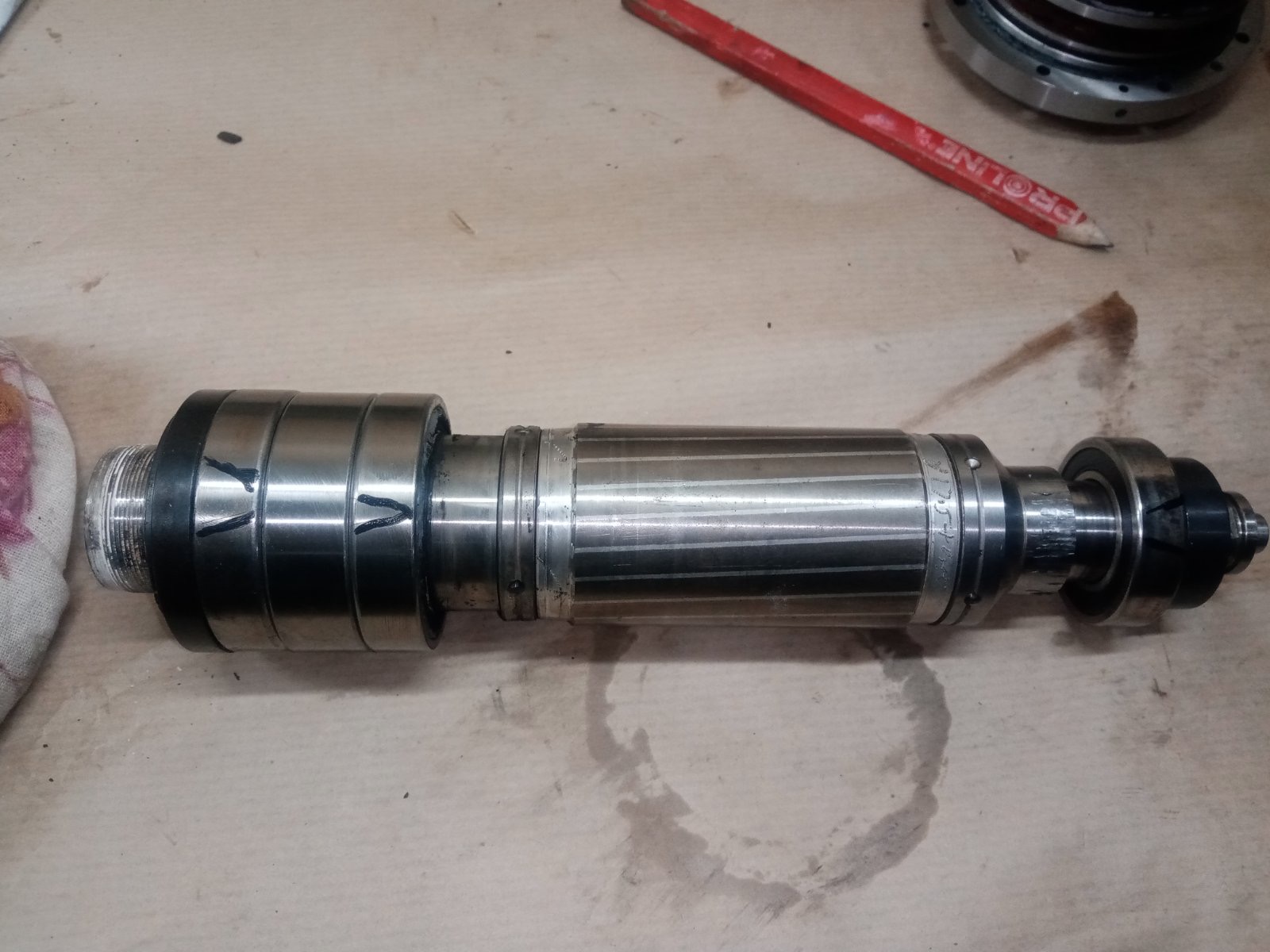

• чистка посадочных поверхностей от нагара, устранение локальных дефектов поверхностей;

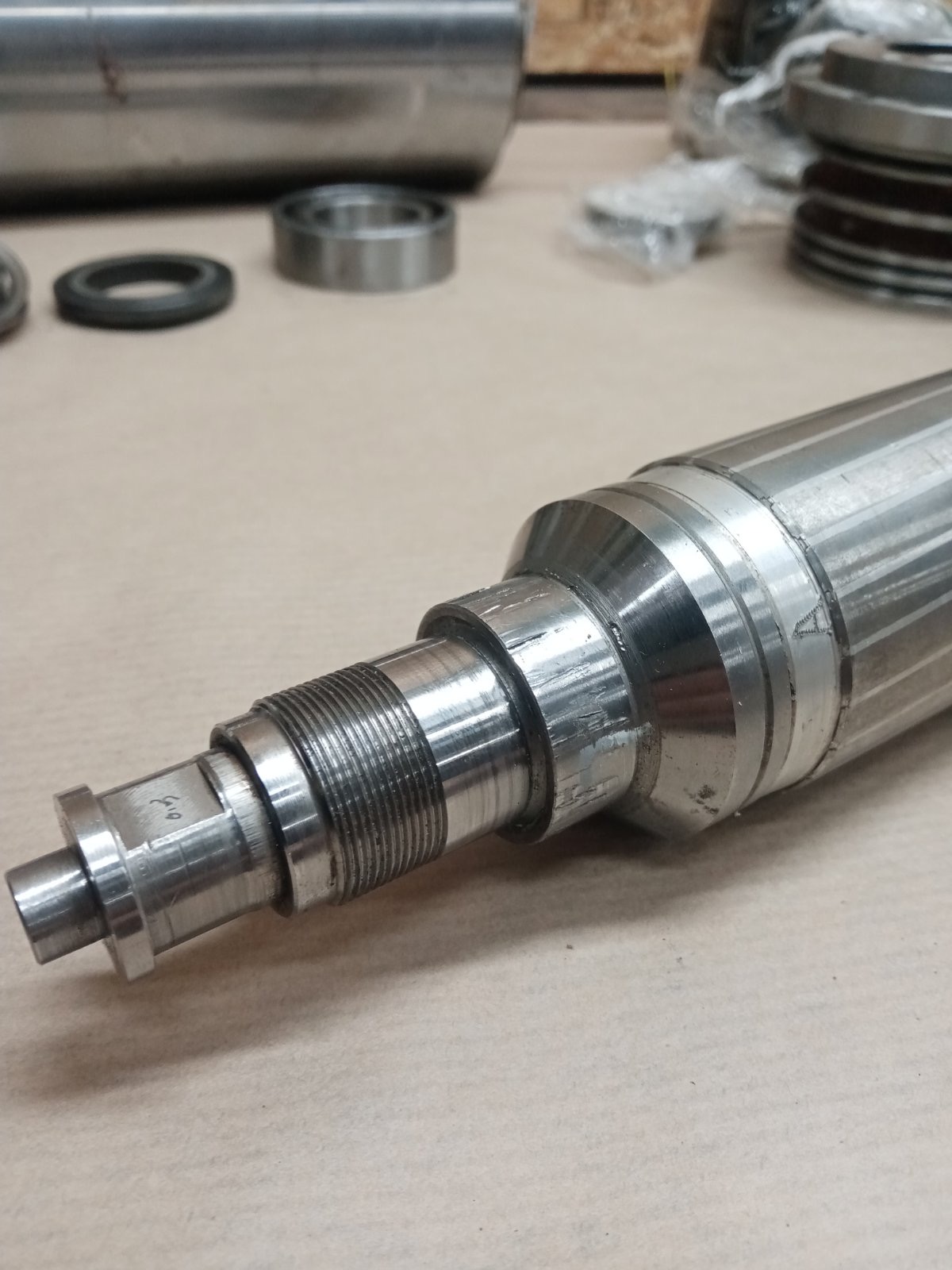

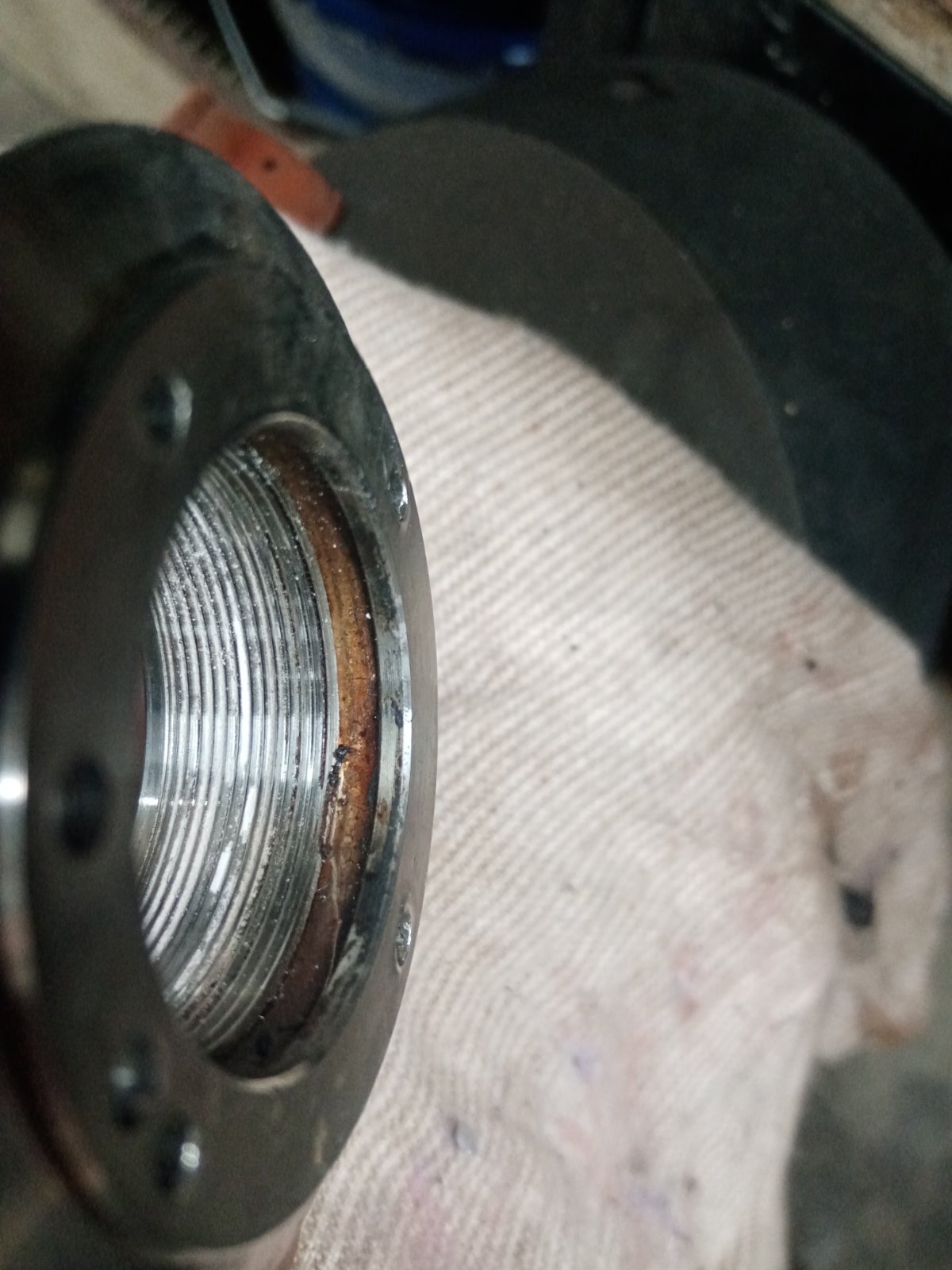

• чистка резьбовых соединений шпинделя от следов монтажного герметика.
