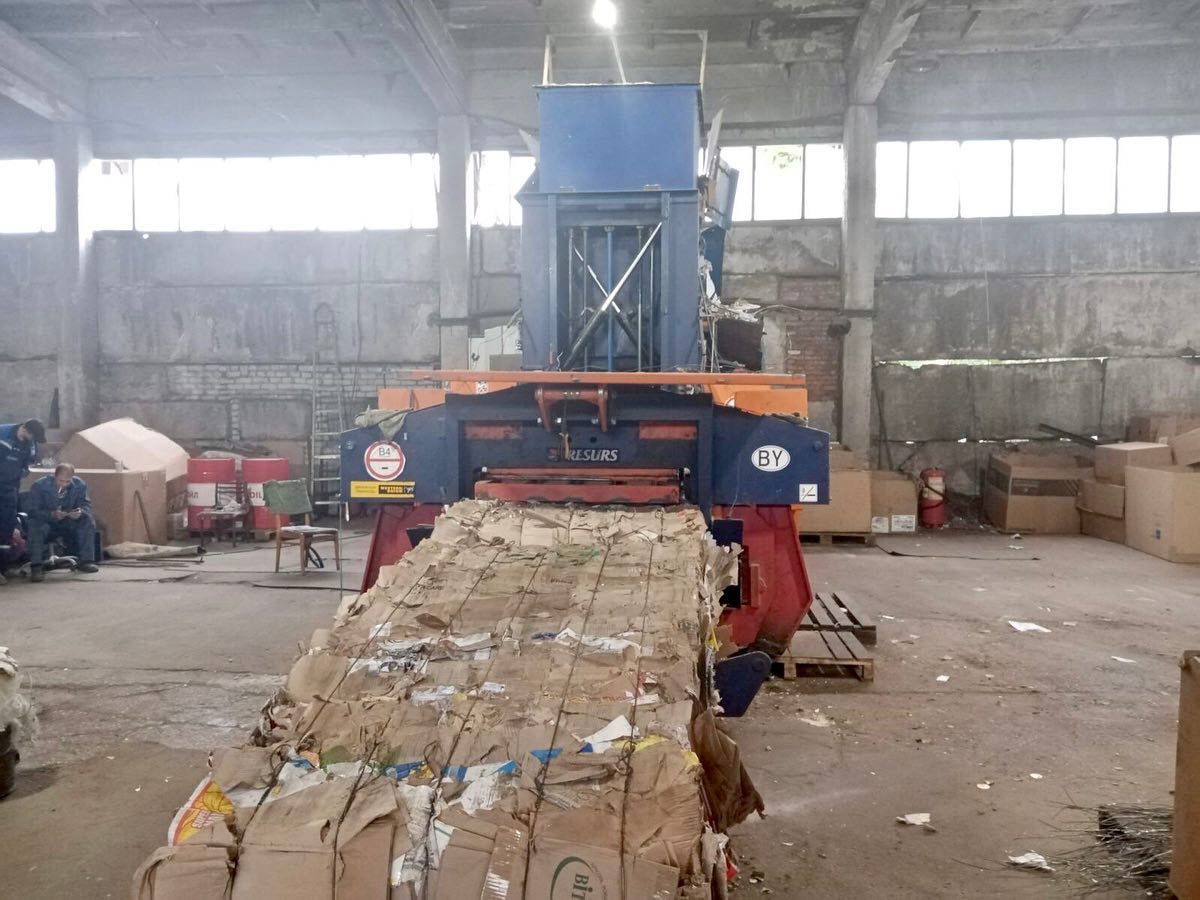

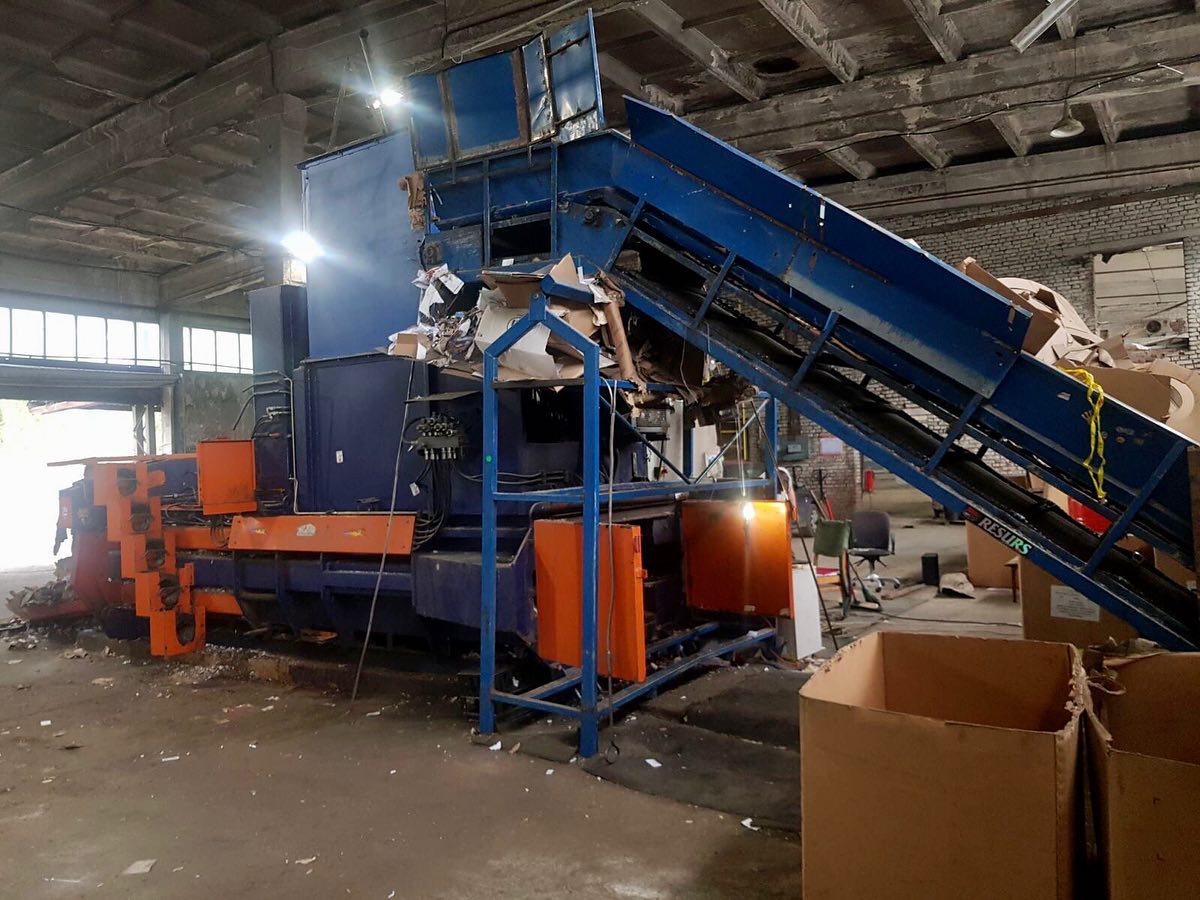

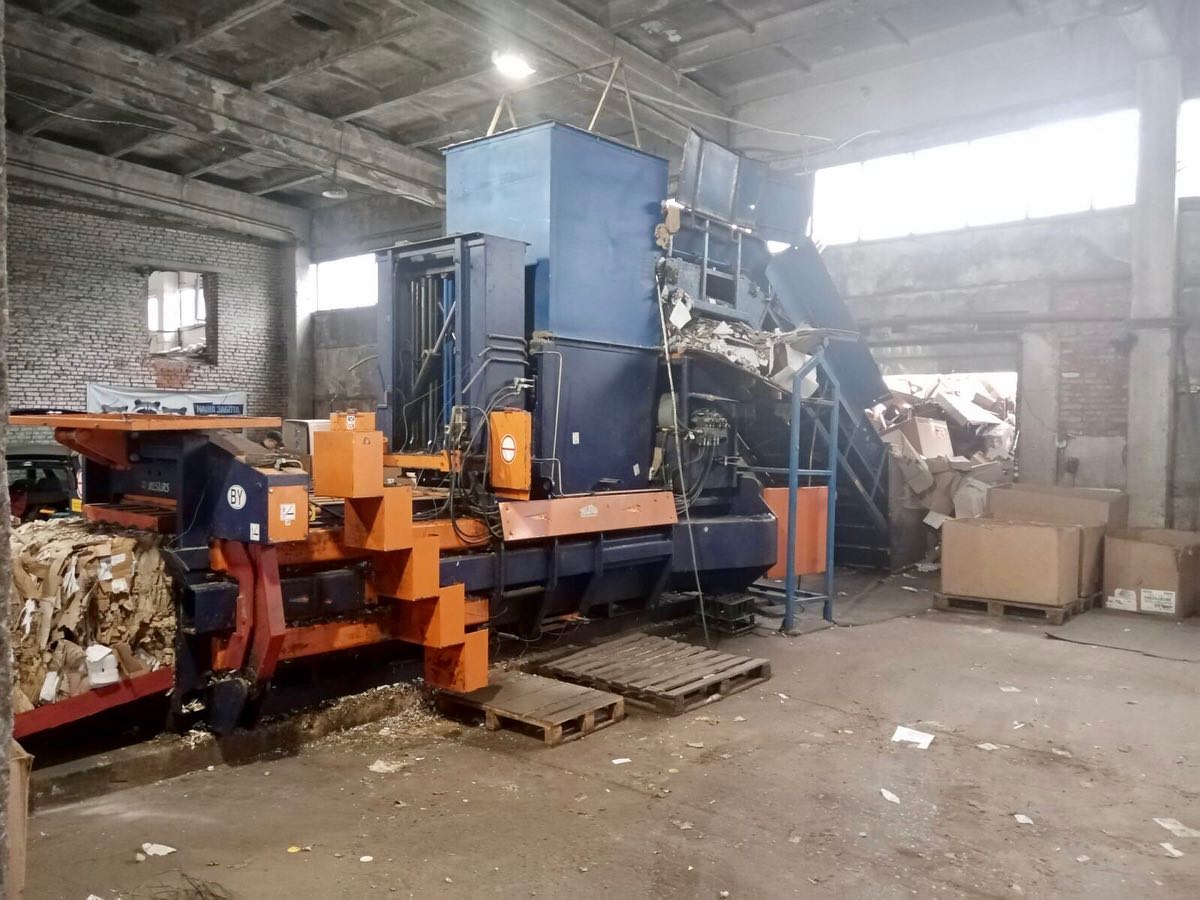

Канальный пресс с автоматической обвязкой ALBAMAT

Производитель оборудования: abba PRESSENTECHNIK

Нашими специалистами выполнена была произведена диагностика с частичной разборкой и дефектовкой  узлов механической части канального пресса с автоматической обвязкой ALBAMAT. Пресс находится в нерабочем состоянии, после аварийной поломки прессующего ползуна.

По результатам диагностики пресса было выявлены следующие дефекты:

• полностью оторван от пресс-плиты и деформирован  прессующий сегмент, сломан подрезной нож. Заломаны болты фиксирующие нож;
• частично вырван третий прессующий сегмент;

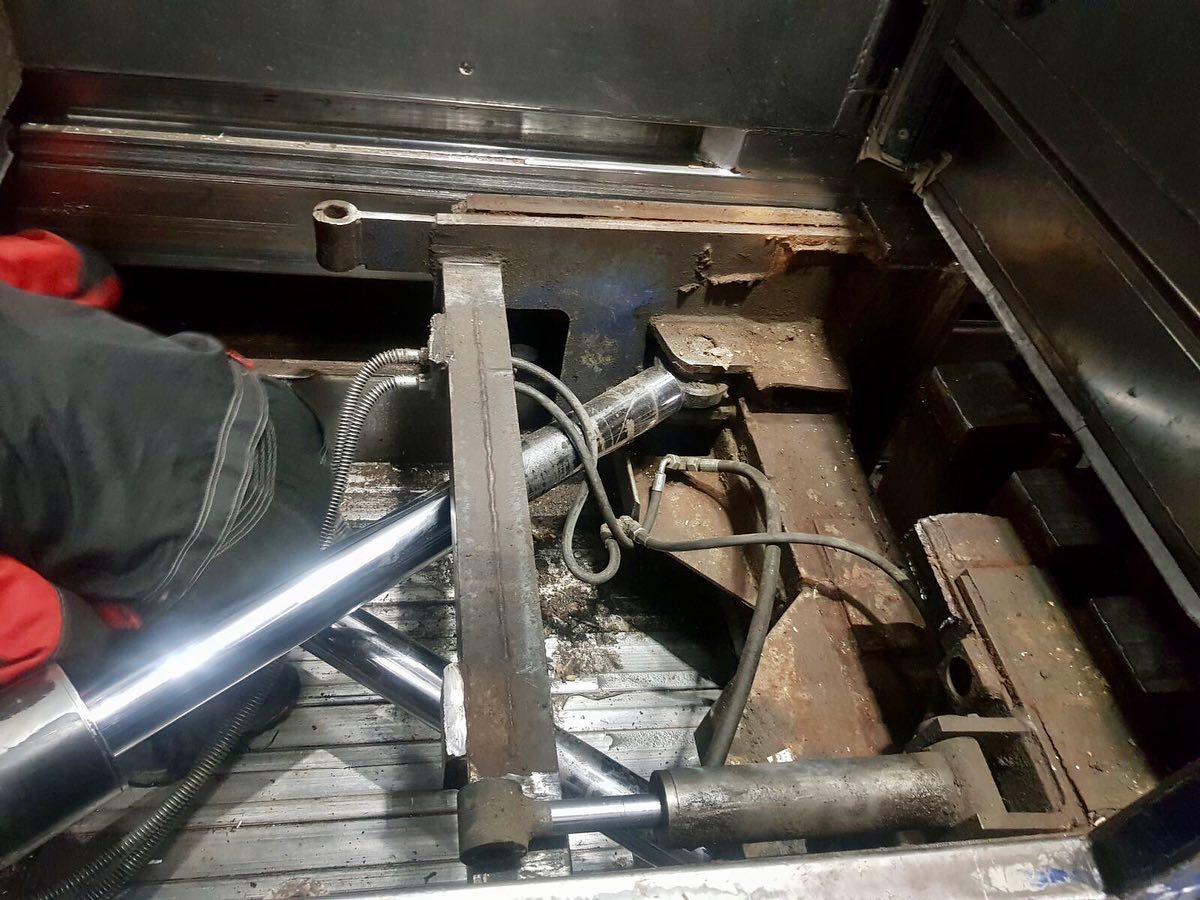

• разорвана балка крепления цилиндров привода скользящей плиты;
• обломаны трубки подключения гидроцилиндров привода скользящей плиты;
• разорвана поперечная несущая коробчатая балка каркаса пресс-плиты;
• на подрезном ноже четвертого сегмента имеется сквозная трещина;
• деформация кромки защитного кожуха  скользящей плиты, а также деформированы заглушки скользящей плиты;
• обломано крепление направляющей скользящей плиты. Направляющая в процессе работы выскочила из узла крепления;
• изношены узлы крепления прессующих цилиндров, отсутствуют болты фиксации пальцев;
• присутствуют остаточные деформации нижних  поперечных балок каркаса пресс-плиты. Передняя нижняя балка имеет сквозную трещину;
• сварочные швы крепления направляющих балок к пресс-плите имеют сквозные трещины;
• направляющая балка имеет разрывы профиля;
• изношены антифрикционные накладки направляющих балок;
• изношены нижние и верхние антифрикционные накладки пресс-плиты;
• в результате работы с изношенными прокладками на нижней части сегментов имеются канавки износа;
• в приемном лотке по левому и правому каналу присутствуют разрывы и замятия металла;

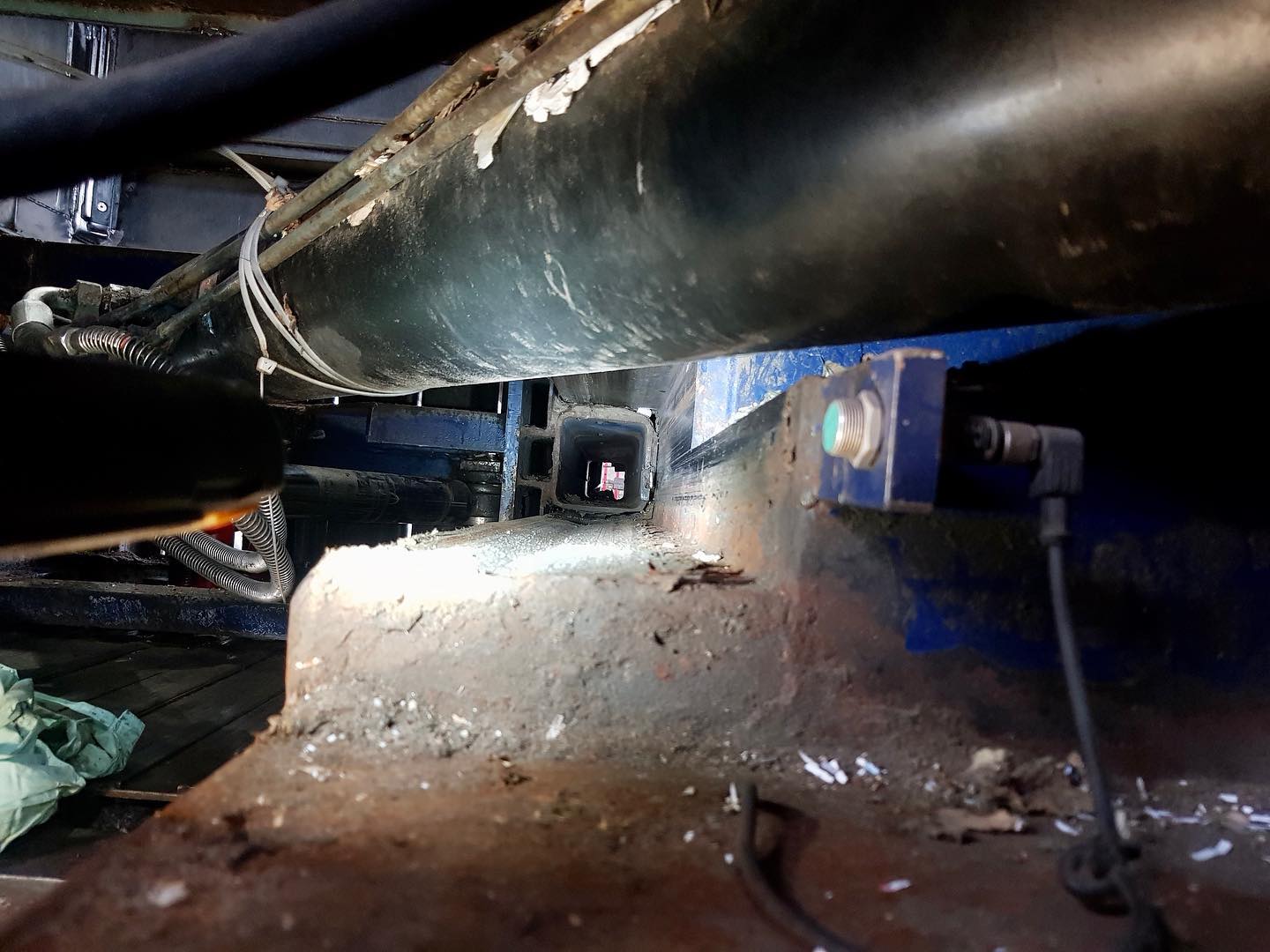

• нижние направляющие перемещения пресс-плиты изношены по всей длинне;
• обнаружен значительный износ подовой скользящей пластины, за счет постоянного сухого трения с пресс-плитой;
• повреждены сегментные контр-ножи, заломана часть болтов крепления ножей.
