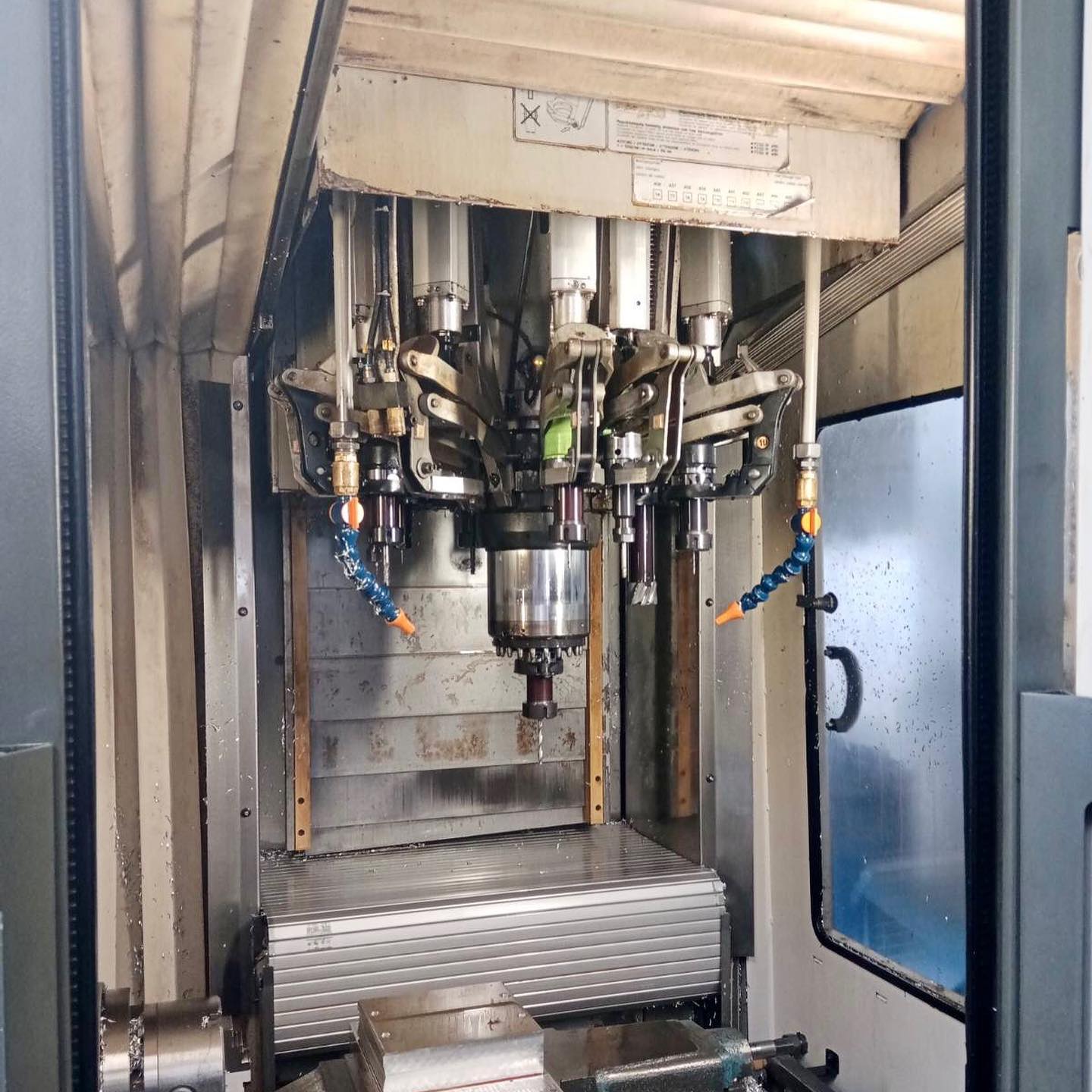

Оставить заявкуВертикальный обрабатывающий центр CHIRON FZ 15 S
Производитель оборудования: CHIRON Group SE
Выезд наших специалистов на диагностику вертикально обрабатывающего центра Chiron FZ 15S. Заявленная неисправность: посторонние шумы при включении и наборе оборотов вращения, примерно на 2000 об/мин. При этом неделю назад этому станку заменили, комплект керамических подшипники шпинделя (сторонняя организация) и была вероятность в некачественном ремонте.

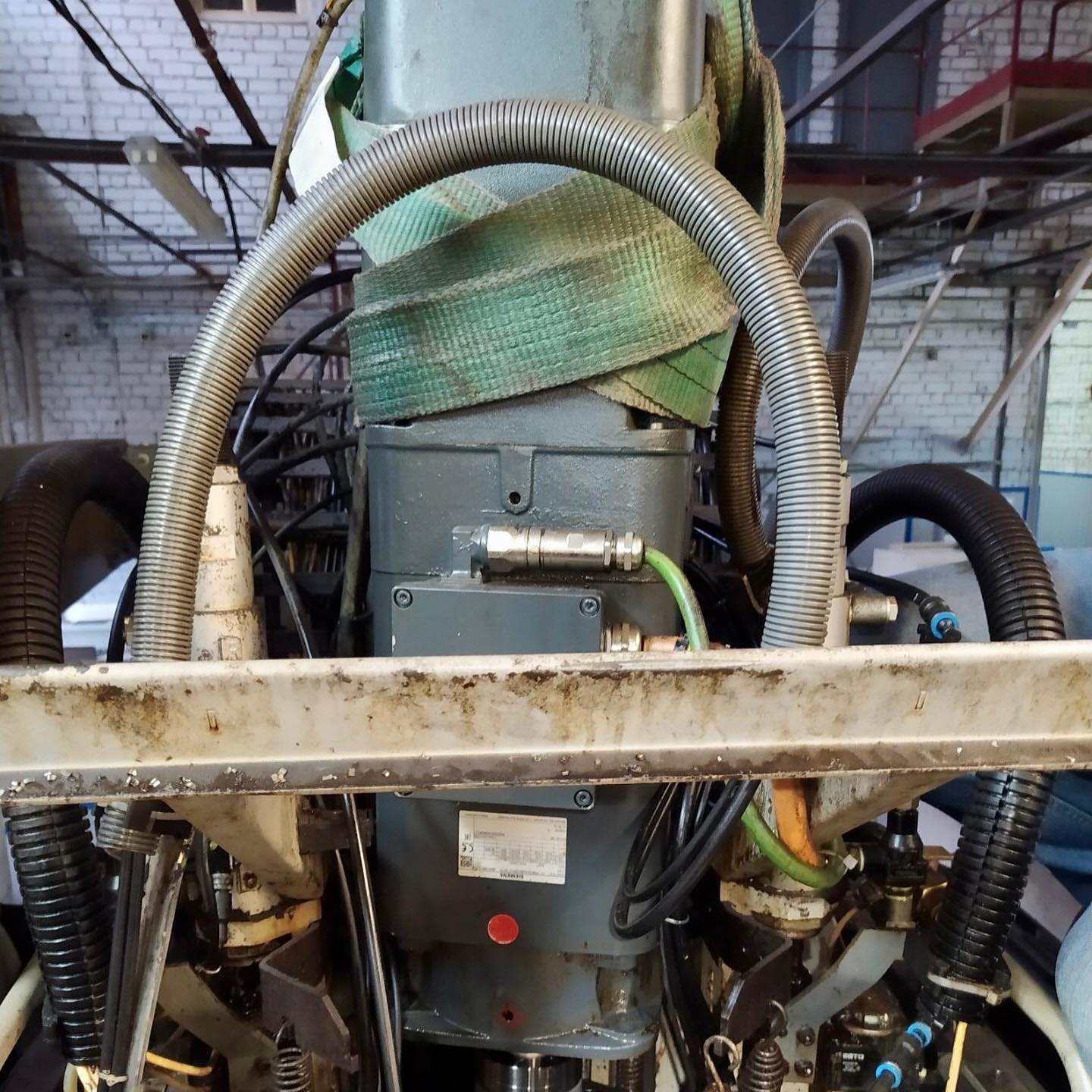

Наши специалисты провели комплексную диагностику с проверкой температуры пирометром в различных режимах работы и прослушкой стетоскопом зон шпинделя и двигателя.

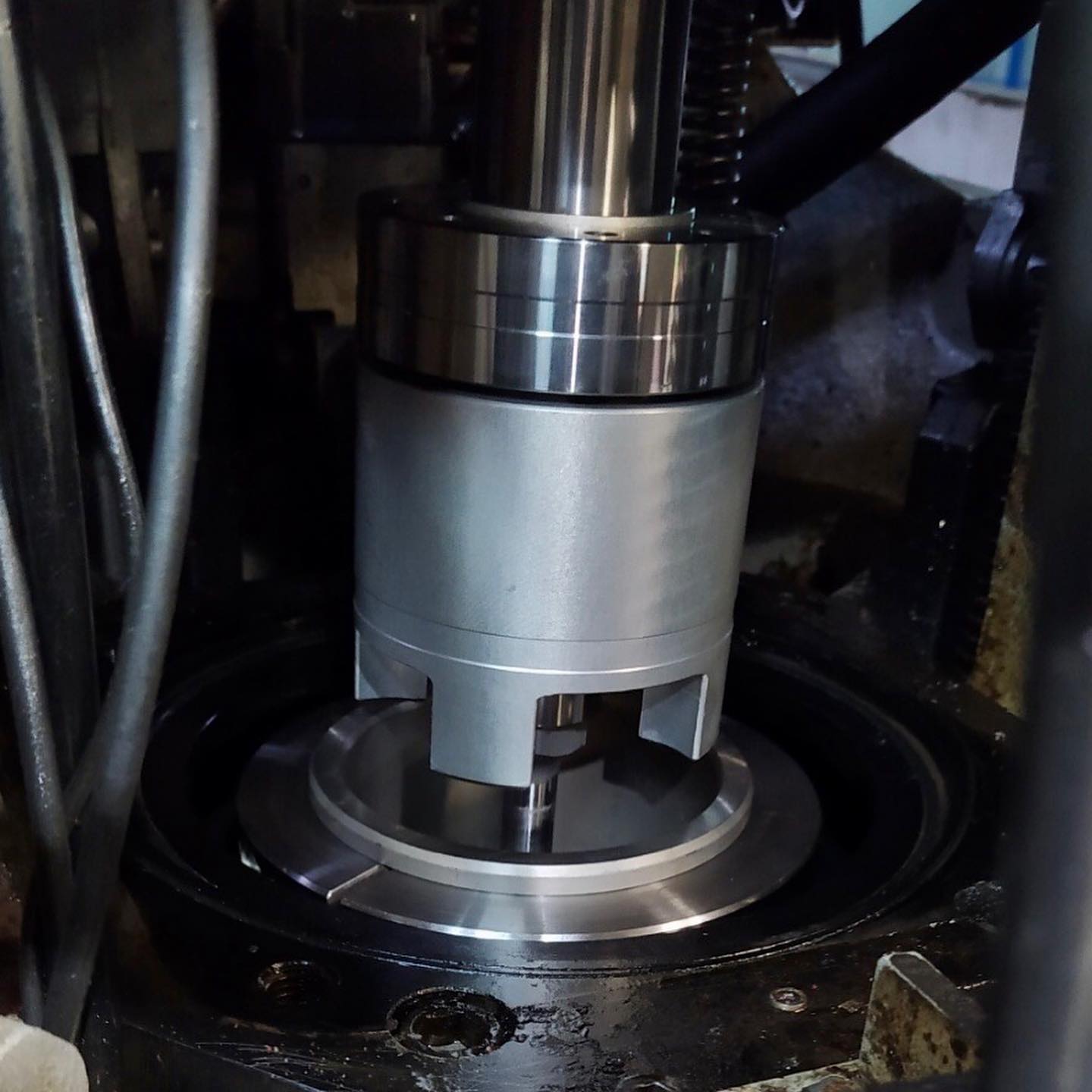

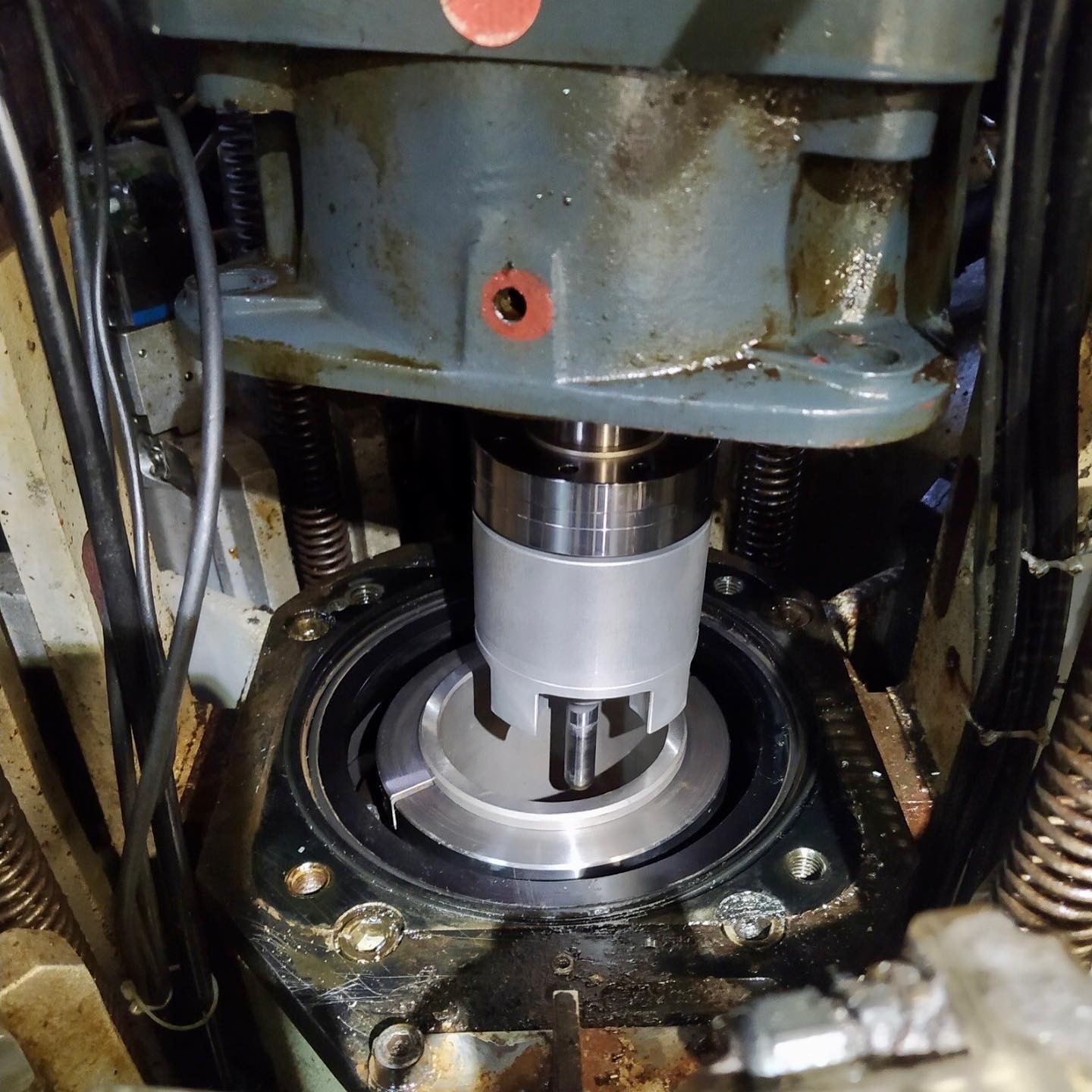

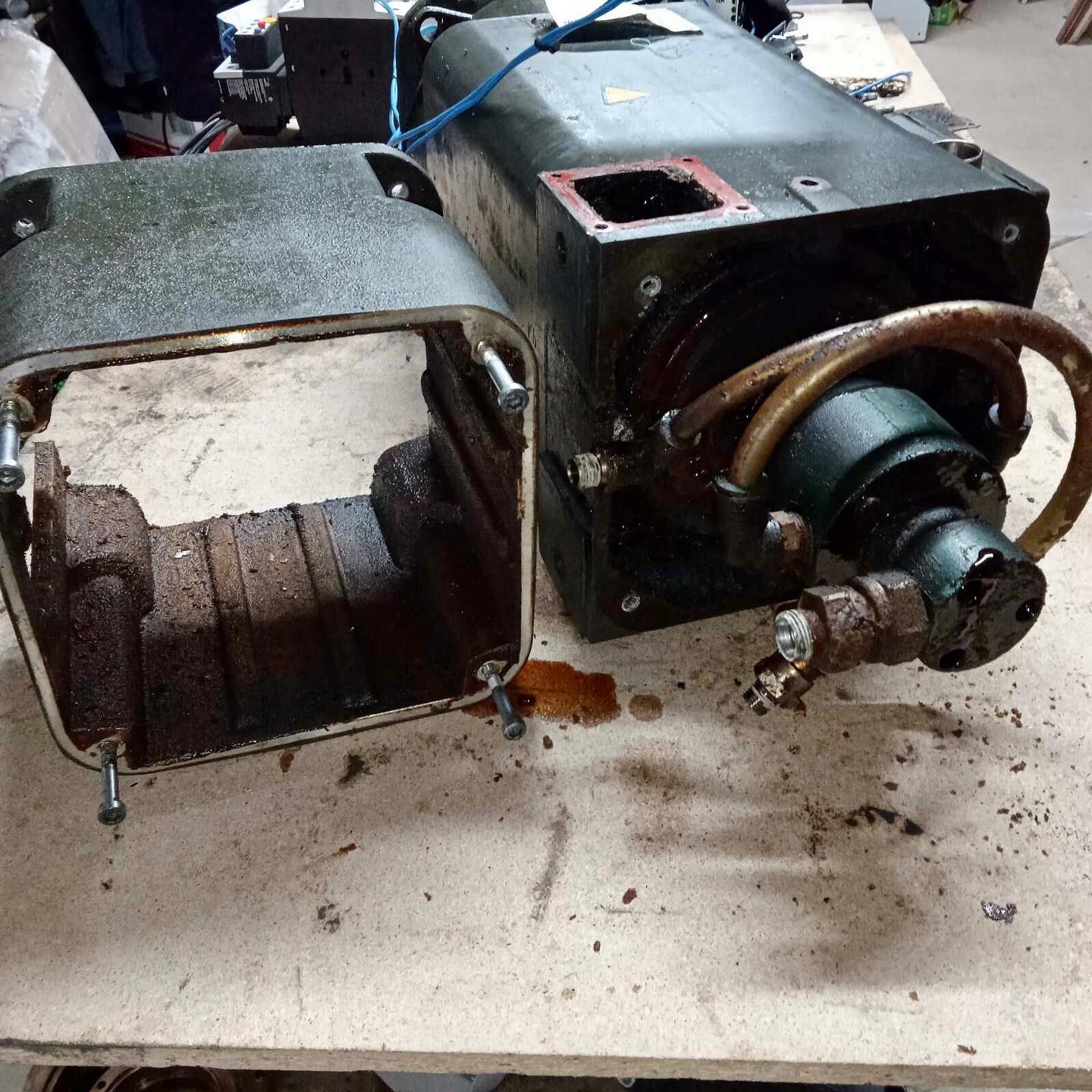

Шумы действительно были выявлены, но отчетливая зона появления шумов не проявилась, "фонил" и шпиндель и электродвигатель. Было принято решение о рассоединении электродвигателя и шпинделя и запуске двигателя в холостом режиме. Если бы шум проявился и дальше, то это бы указывало на подшипники двигателя. Двигатель был отсоединен от корпуса шпинделя и запушен - шум слышался отчетливо.

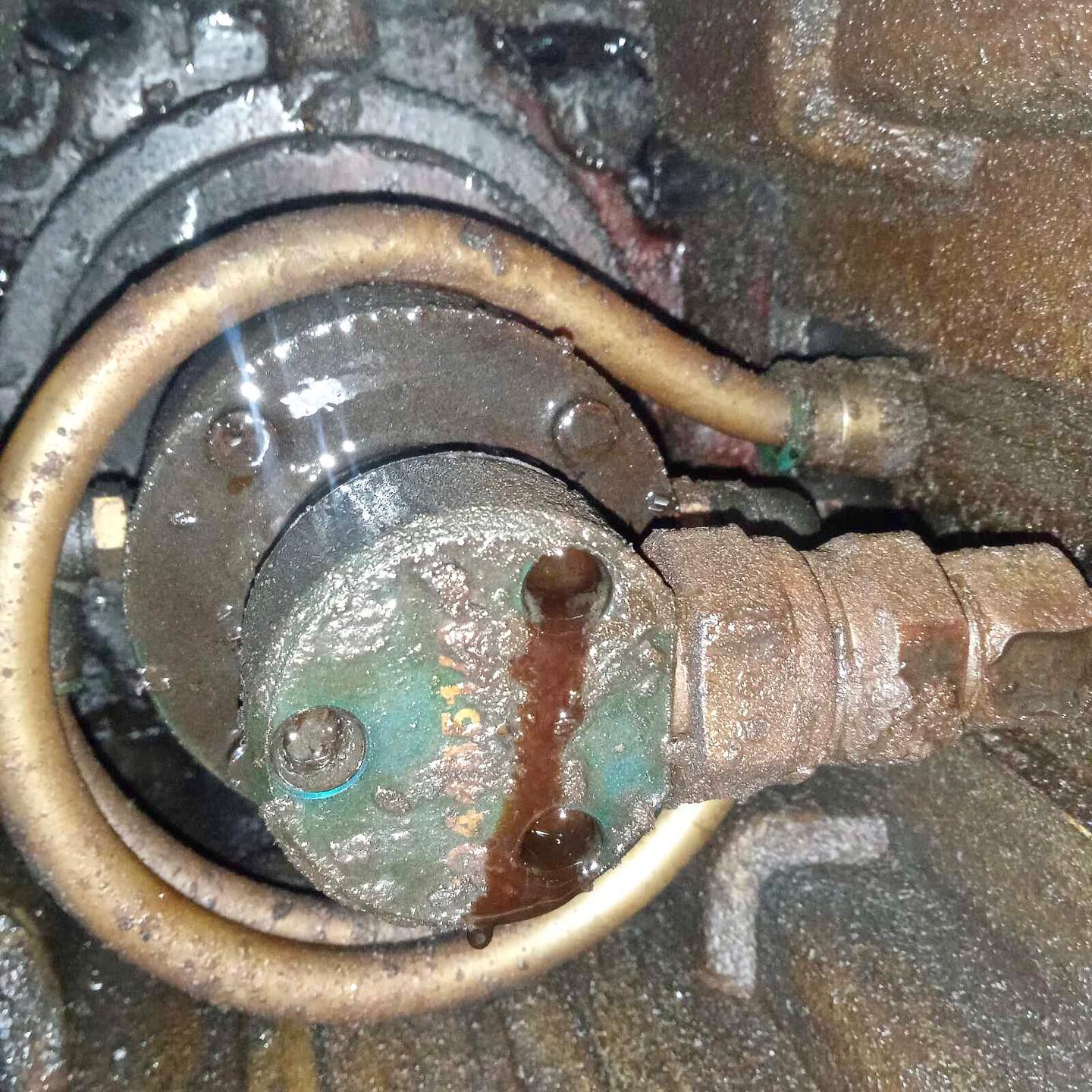

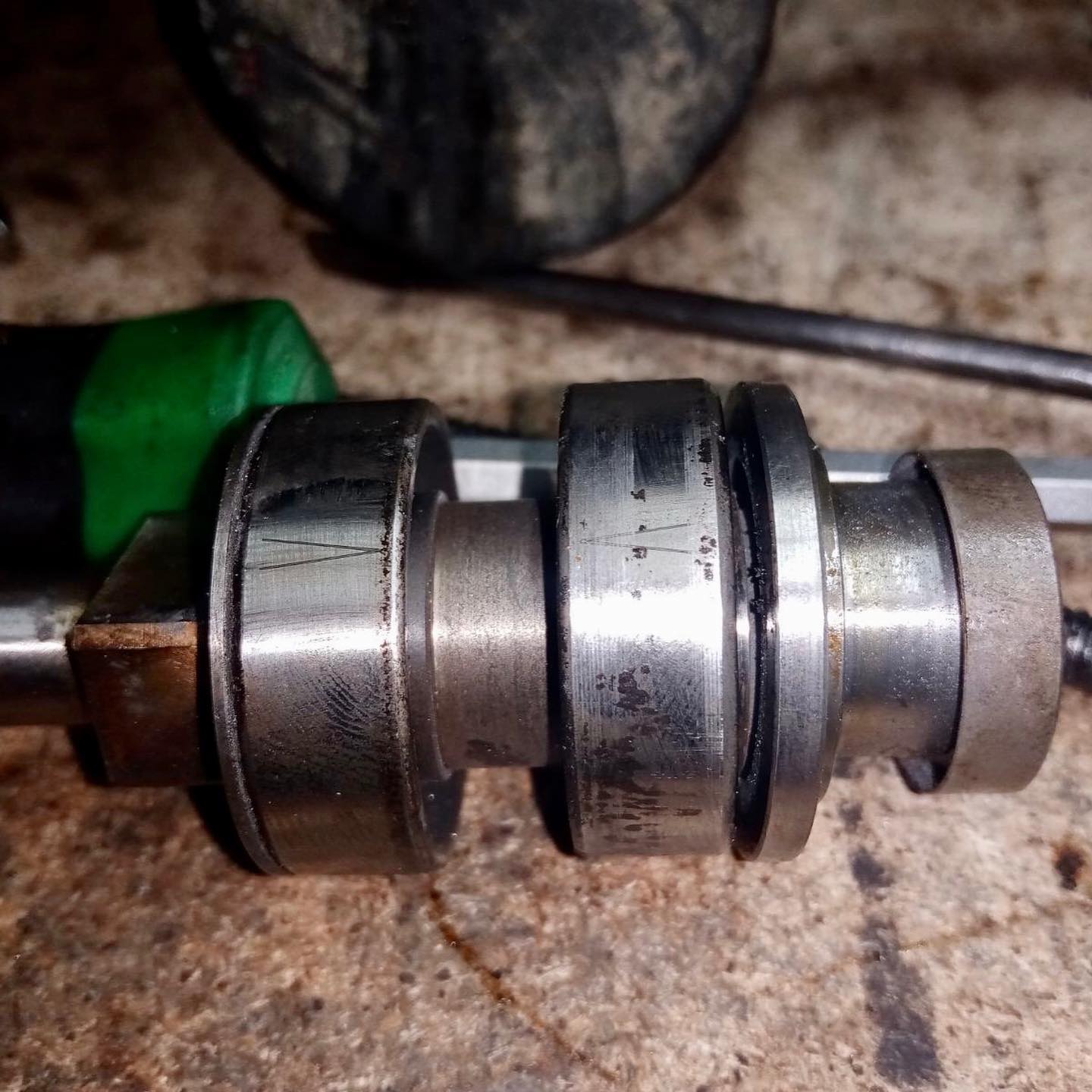

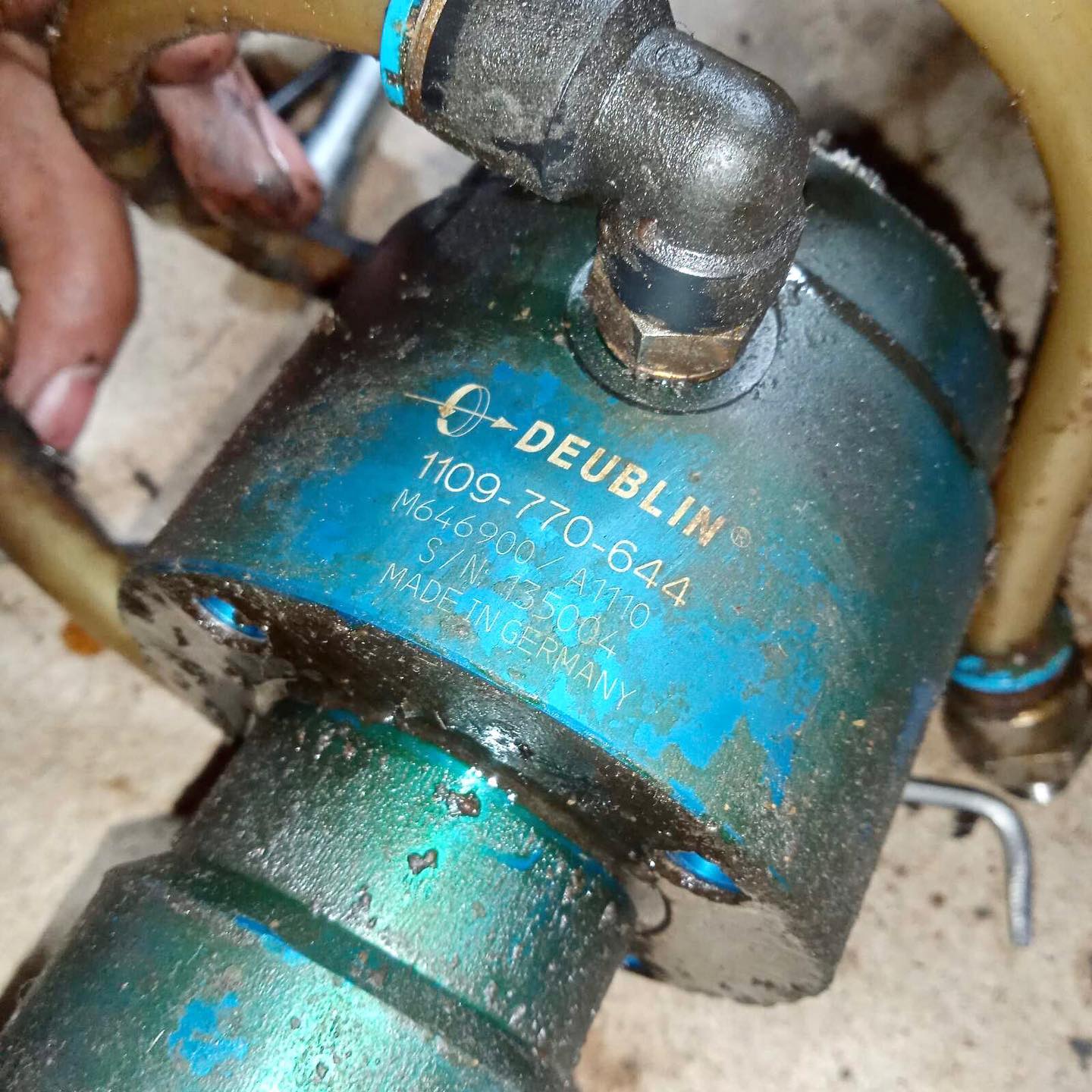

На этапе демонтажа элементов корпуса и обвязки двигателя, подозрение вызвало ротационное соединении - это соединение необходимо для создания избыточного давления воздуха в шпинделе и для подачи СОЖ через полый вал. При разборе этого ротационного соединения шарики подшипников высыпаются в ладонь.
Проблема появления шума заключалась в том, что у данного электродвигателя установлен полый вал, который стыкуется с валом шпинделя, а сверху этой конструкции установлено ротационное соединение, которое при своих изношенных подшипниках передавало отчетливый шум на вал, а тот в свою очередь "фонил" по всему рабочему узлу.
