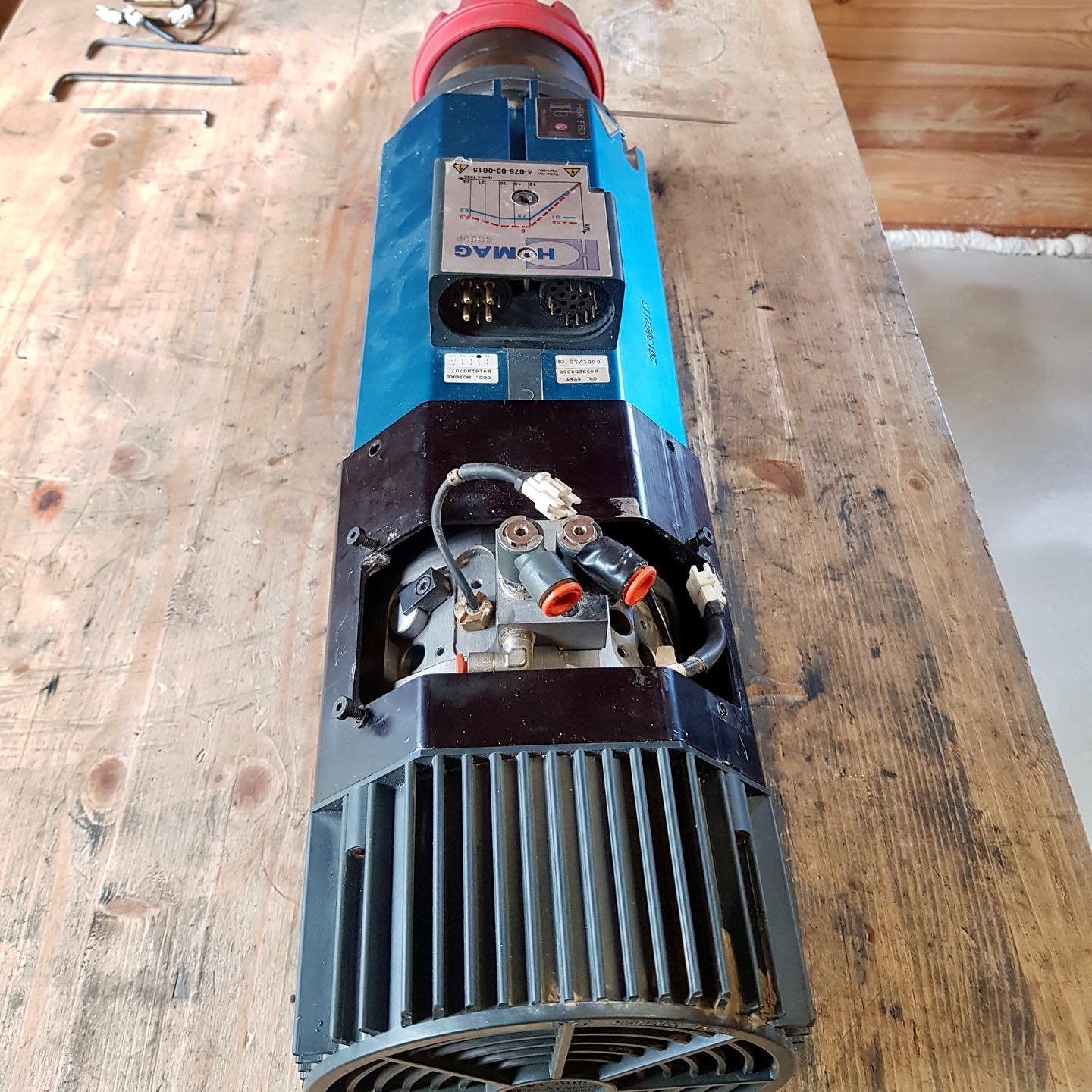

Шпиндель HOMAG HSD 919 H2PNL7KWCA+S BLU FL.SP

Производитель оборудования: HOMAG Group

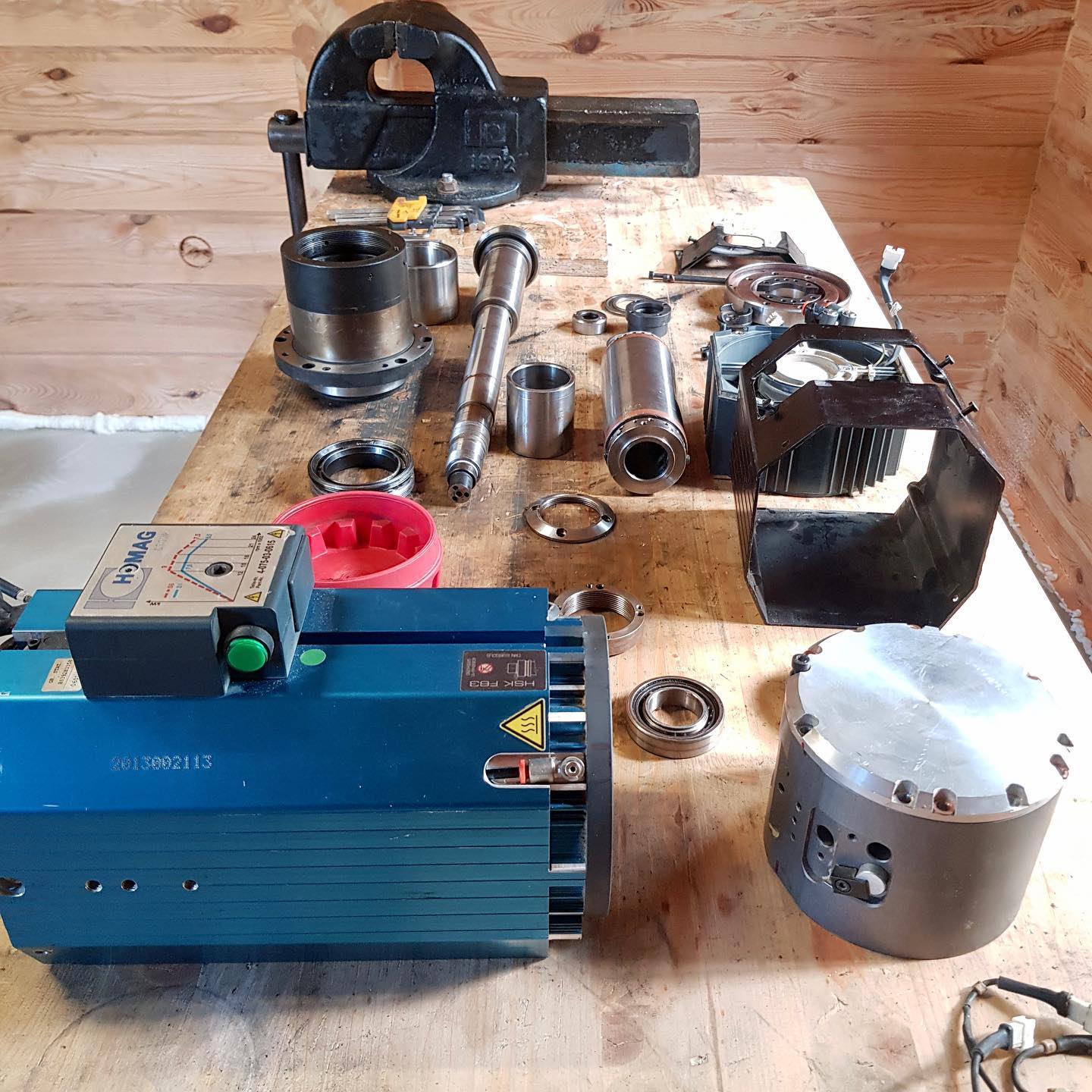

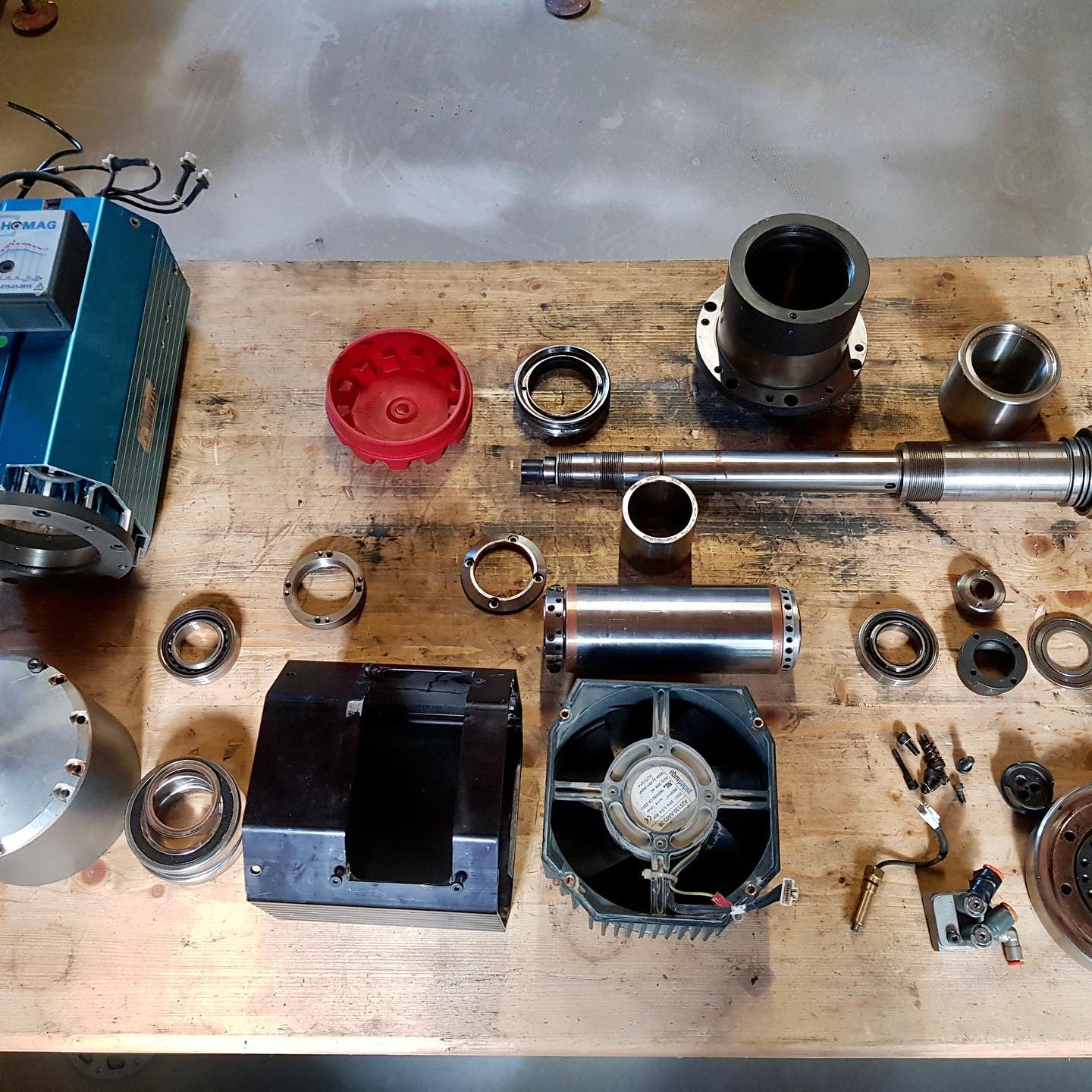

На нашу производственную базу привезли на диагностику шпиндельный узел деревообрабатывающего цента HOMAG. При проведении работ по диагностике и дефектовке шпинделя нашими специалистами были установлены следующие дефекты:

• вентилятор охлаждения загрязнён – необходима выполнить чистку;
• на одном из индуктивных датчиков следы трения о хвостовик вала. Датчик с механическими повреждениями рекомендуем к замене;

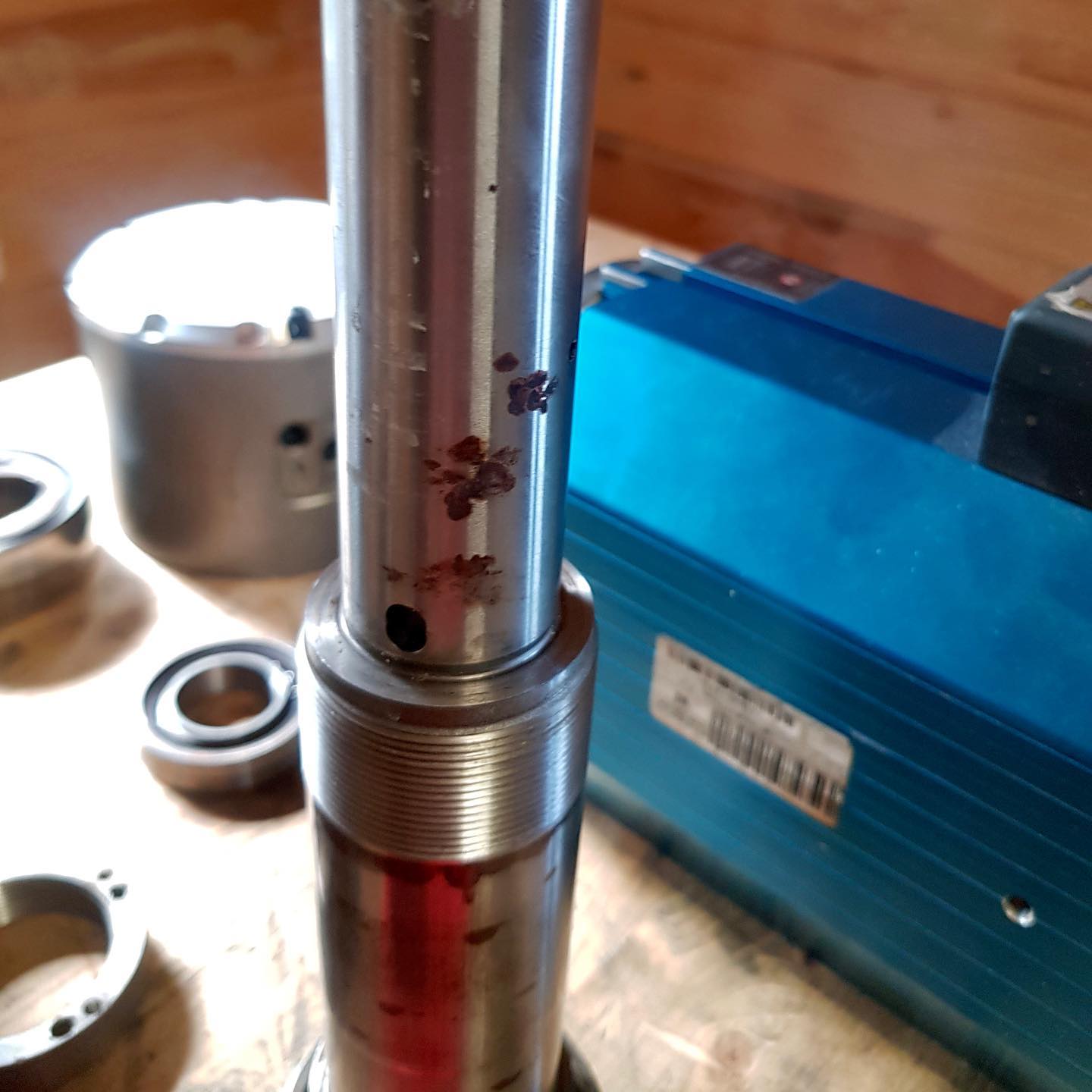

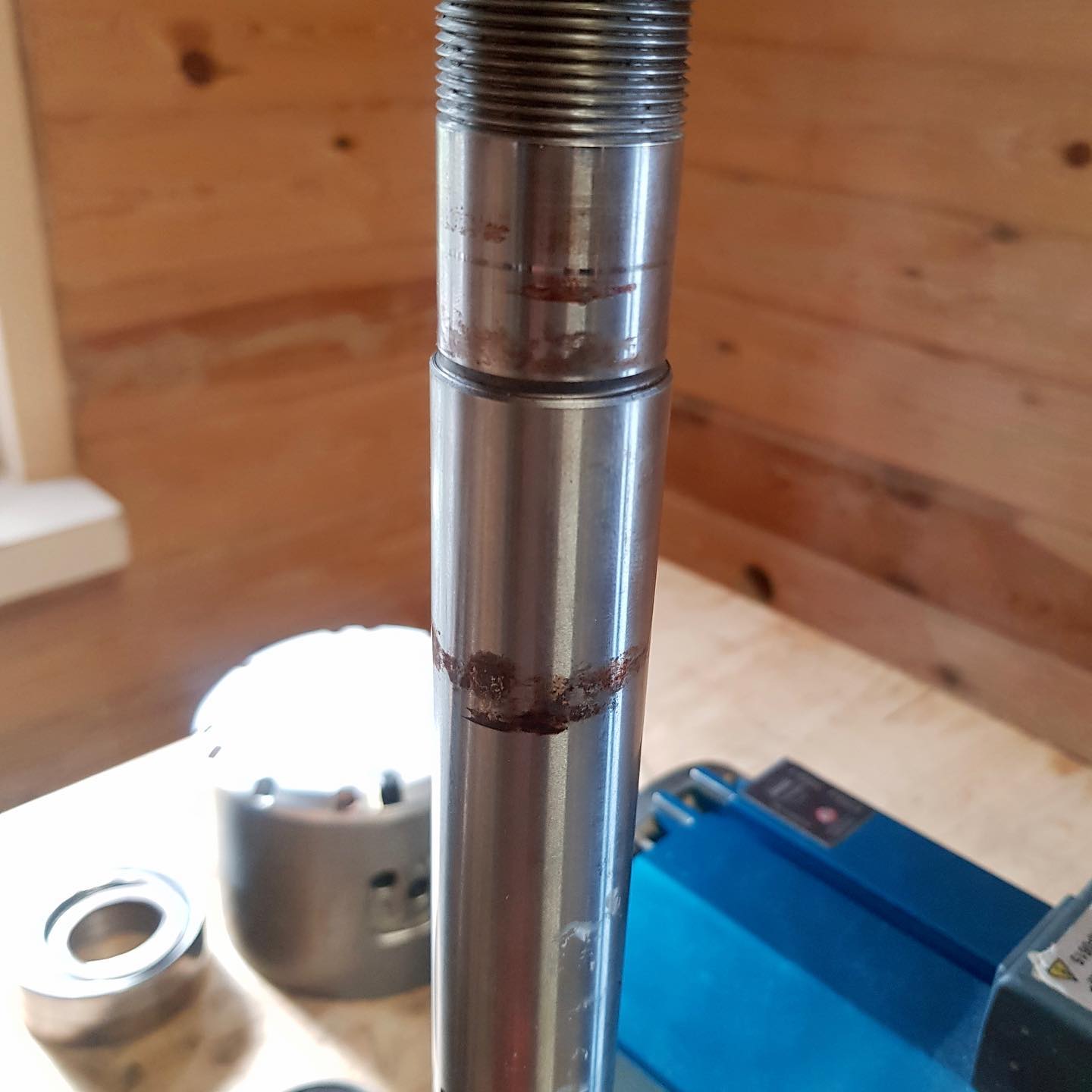

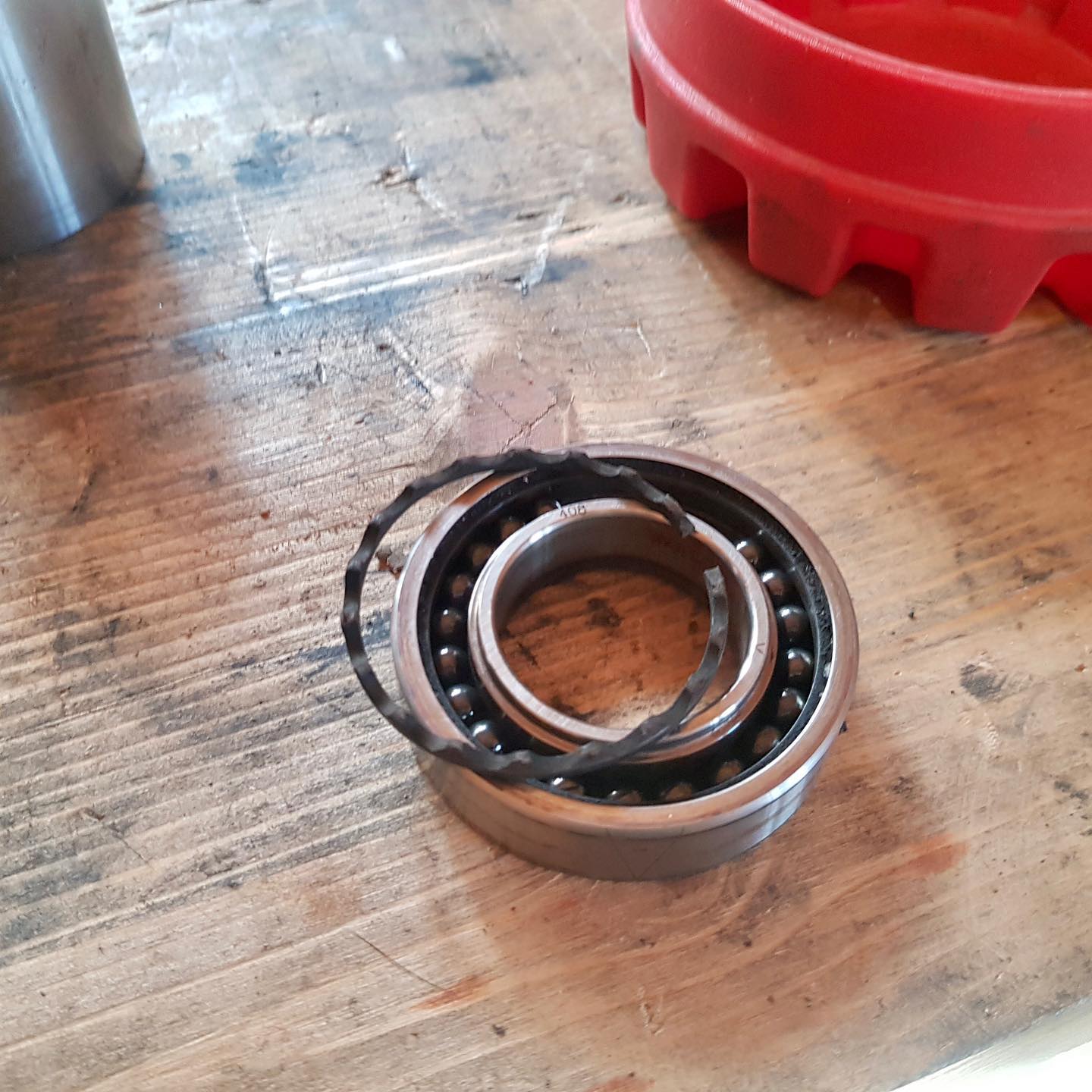

• на роторе имеются локальные деформации. На зажимных гайках верхнего подшипникового узла и механизма автозамены инструмента  присутствуют риски и замятия. Повреждена зажимная гайка, отверстия для установки штифтового ключа забиты. На валу обнаружено радиальное биение 0,025мм. Посадочные размеры под подшипник в допуске. Необходима замена: вала, подшипников, зажимной гайки нижнего подшипникового узла;

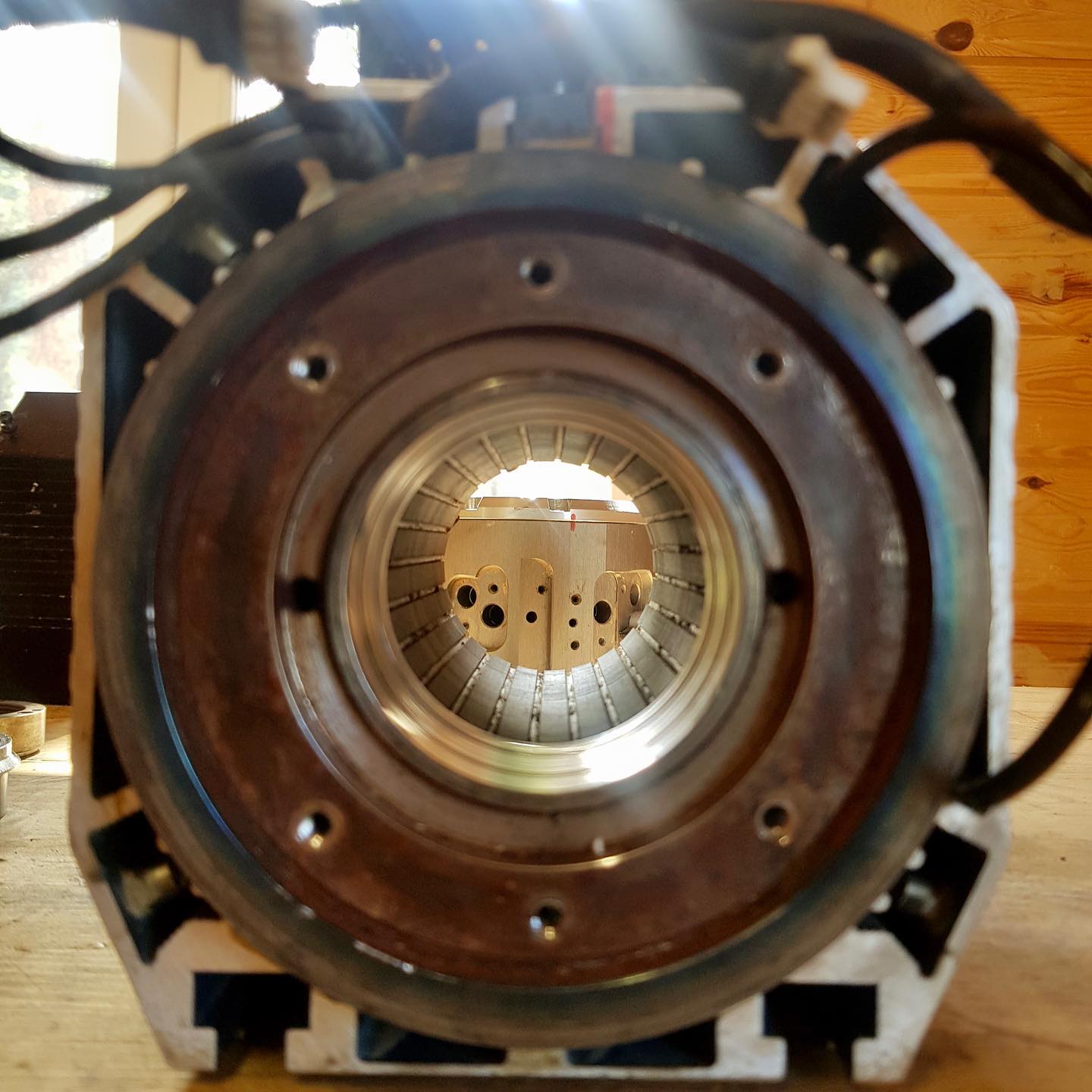

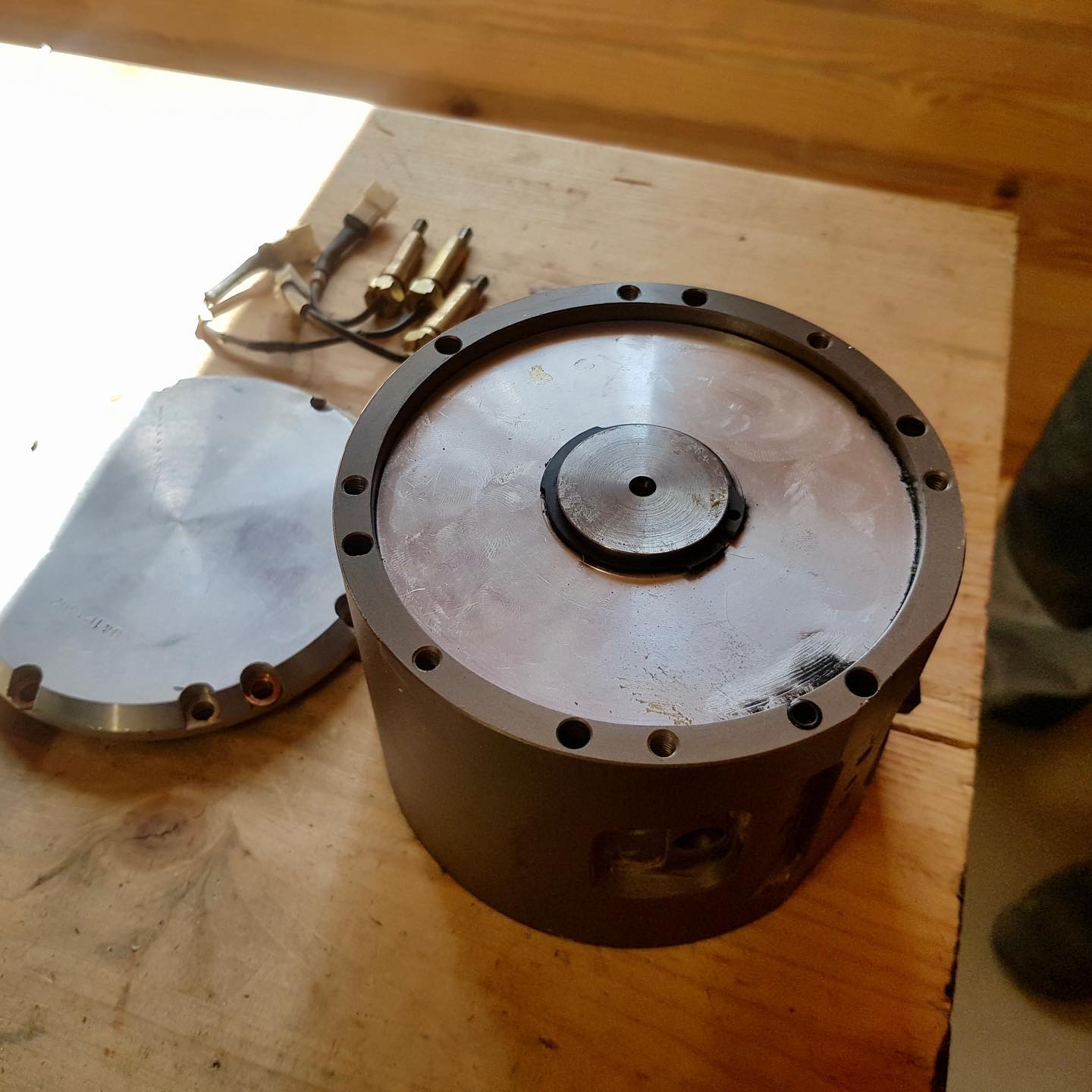

• в месте установки подшипникового узла, обнаружены отклонения от регламентного размера до 0,1мм. Имеются следы проворота подшипникового узла. Отсутствуют демпферные прокладки. Корпус установлен в статоре со смещением относительно крепежных отверстий. Необходимо восстановление посадочного отверстия, установка корпуса в правильное положение;
• дефектов по электрической части не обнаружено.
