Станок каменной резки Cemar на базе ЧПУ Osai Matricola

Производитель оборудования: CEMAR International Industrial LLC

Заявленная неисправность: ошибка частотного преобразователя электродвигателя поворотного стола при остановке.

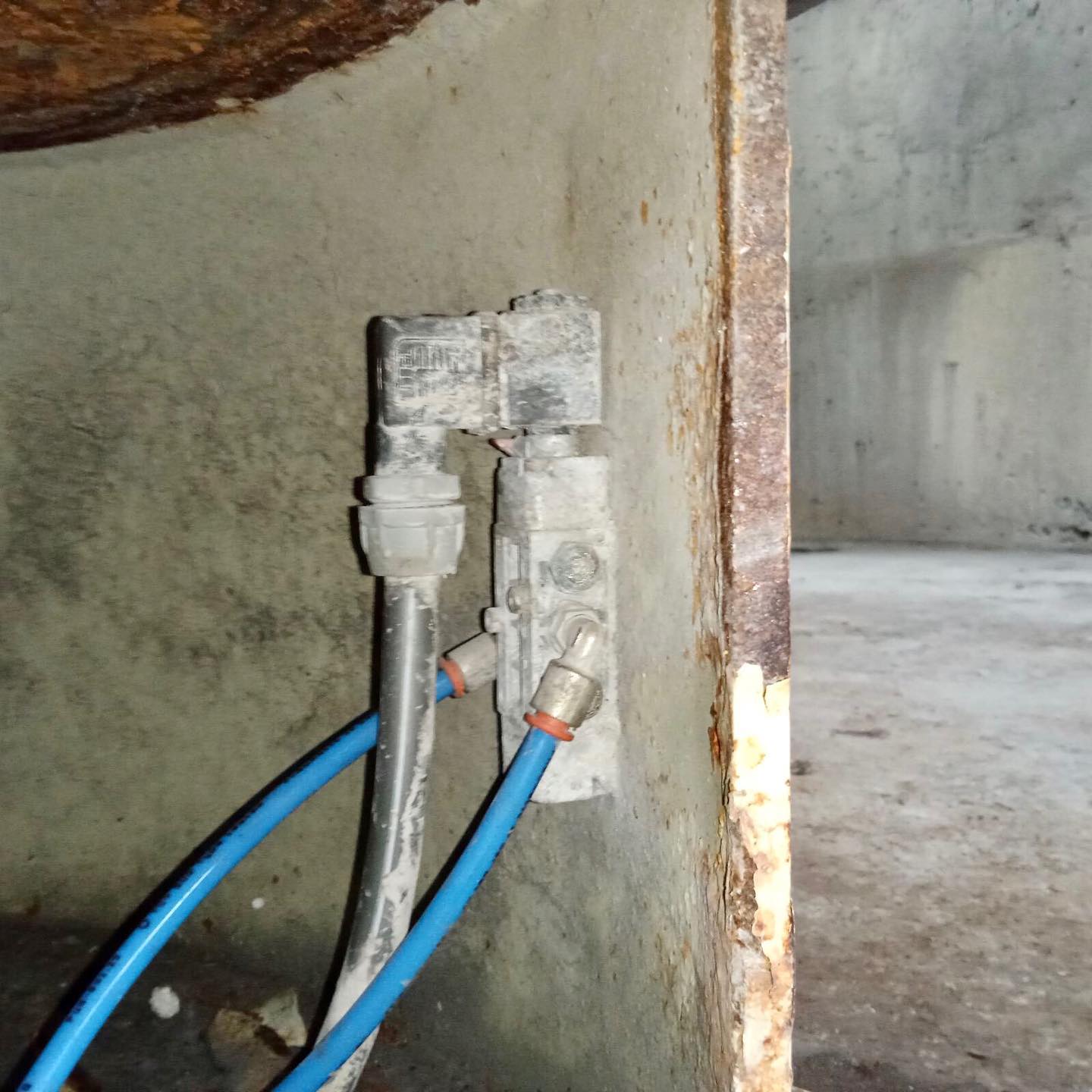

В процессе диагностики поворотного стола фрезерного станка с ЧПУ CEMAR были выявлены дефекты пневматических тормозных суппортов и пневмо-распределителя управляющего ими.

Тормозные суппорты были заклинены из-за окисления штоков пневмо-цилиндров, что удерживало их в открытом состоянии и приводило к отсутствию торможения и ошибке вычисляемой позиции относительно реальной.

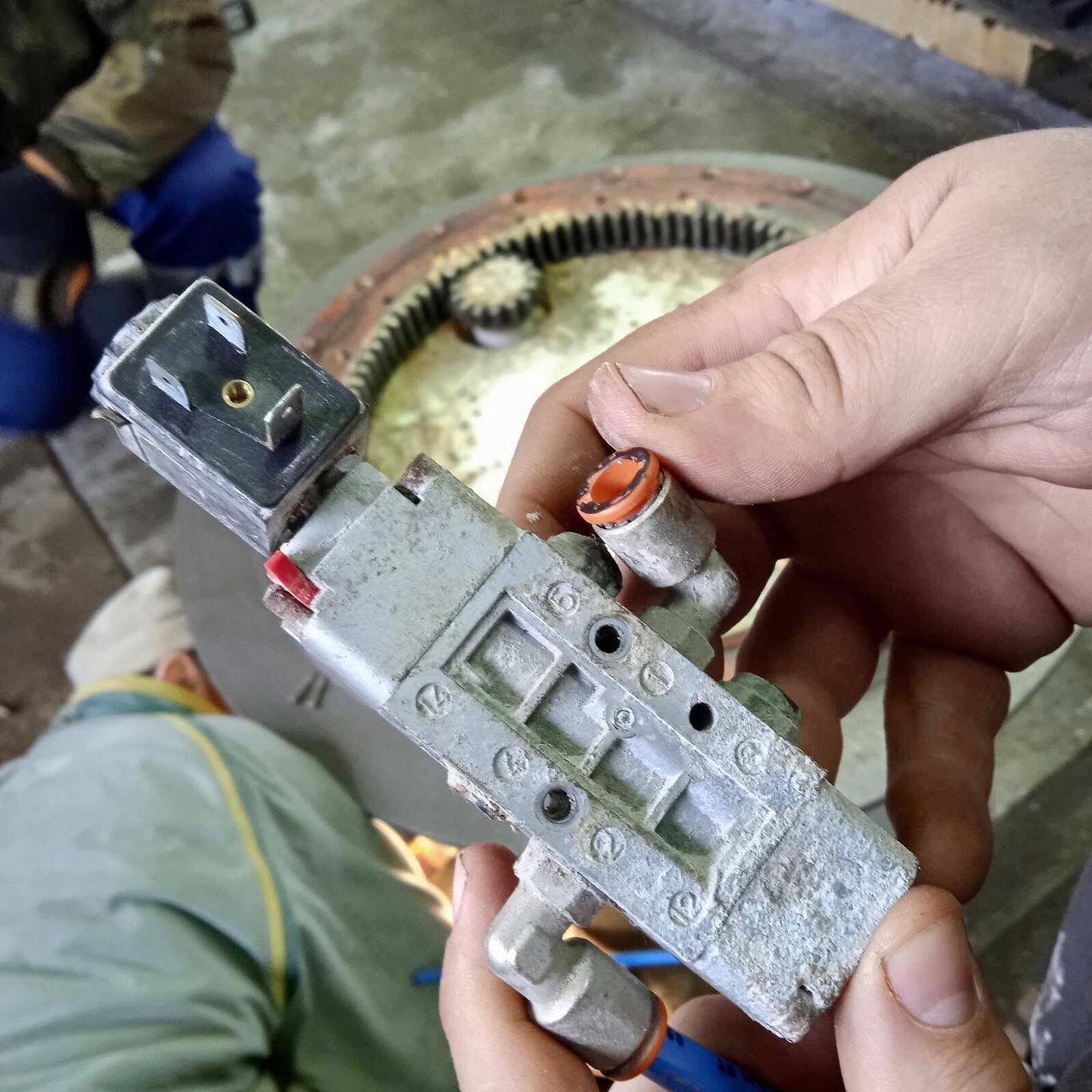

Золотник пневмо-распределителя наоборот был заклинен в позиции пропускания воздуха и не реагировал на подачу питания к клапанной группе. Это было возможно при долгом простое станка в условиях переменной влажности и температуры.

Нашими специалистами было проведено техническое обслуживание штоков пневмоцилиндров тормозных суппортов, а так же золотников пневмораспределителя.

Так же в процессе диагностики были проверены следующие элементы поворотного стола:

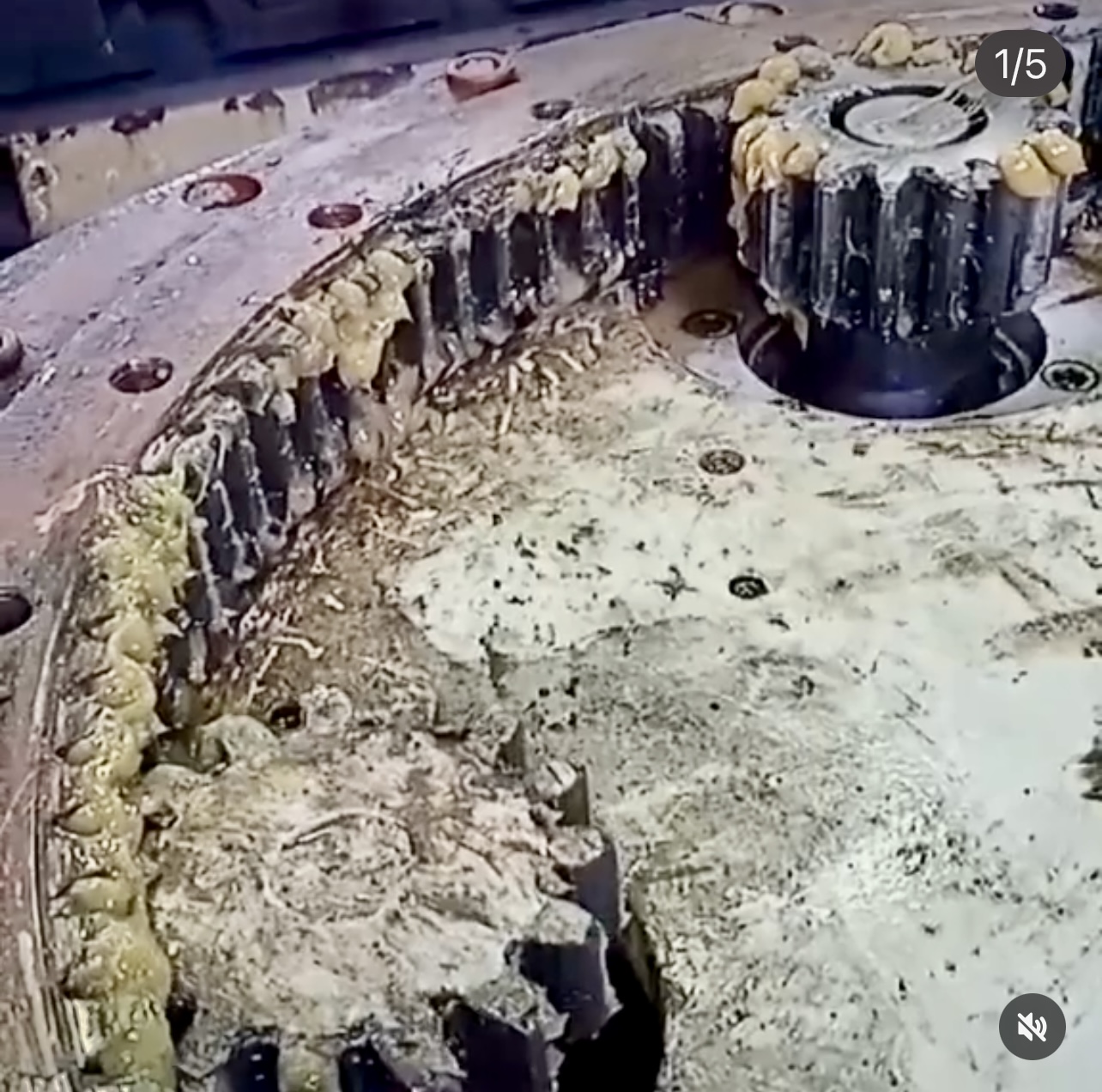

• зубчатый венец;
• шестерня выходного вала редуктора;
• редуктор;

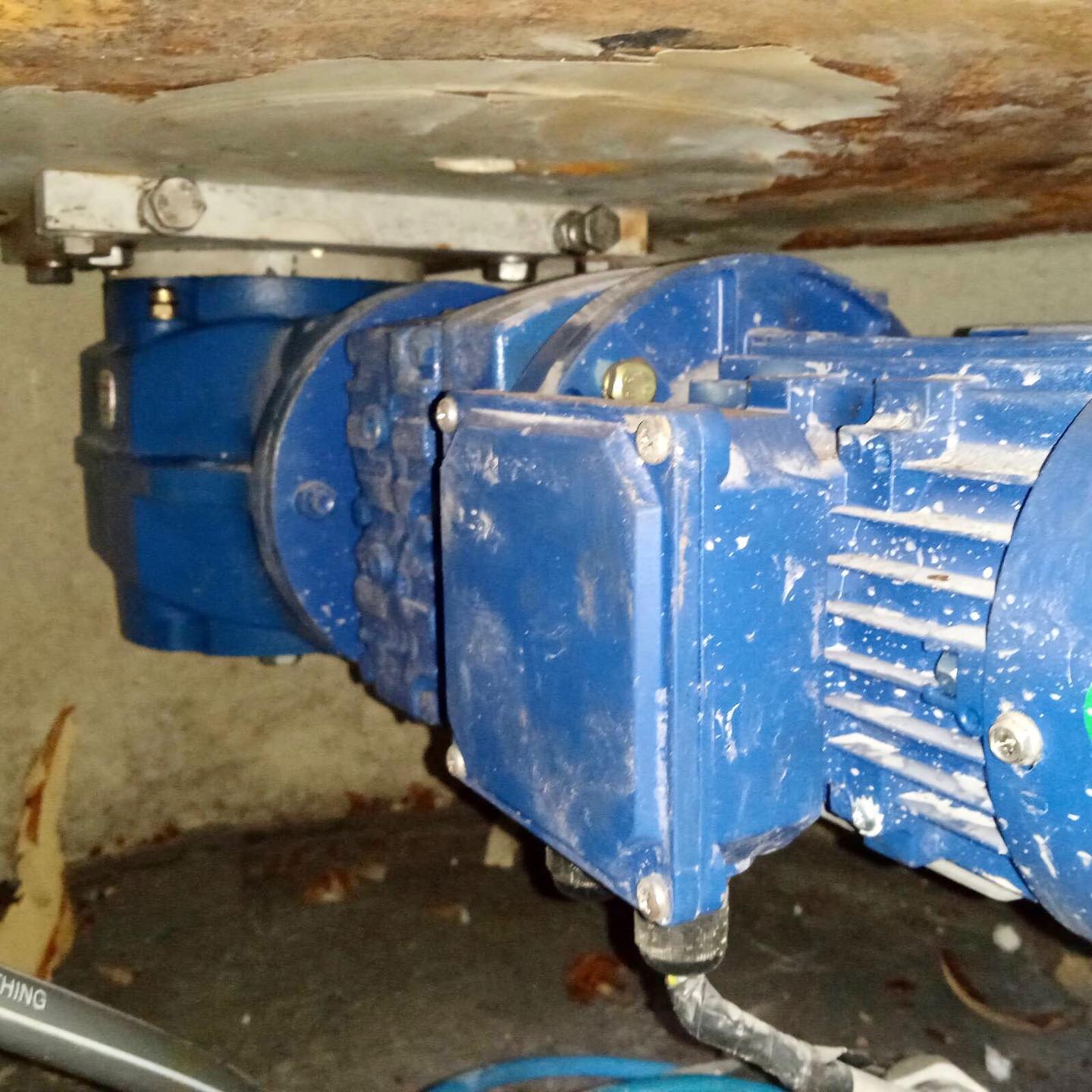

• электродвигатель (подшипники, гермовводы, обмотки статора, крыльчатка охлаждения);
• зубчатое колесо и кронштейн энкодера;
• энкодер (проводник, гермоввод);
• датчик референтной точки;
• относительный люфт между мотором и выходным валом редуктора.

Работоспособность станка восстановлена.
