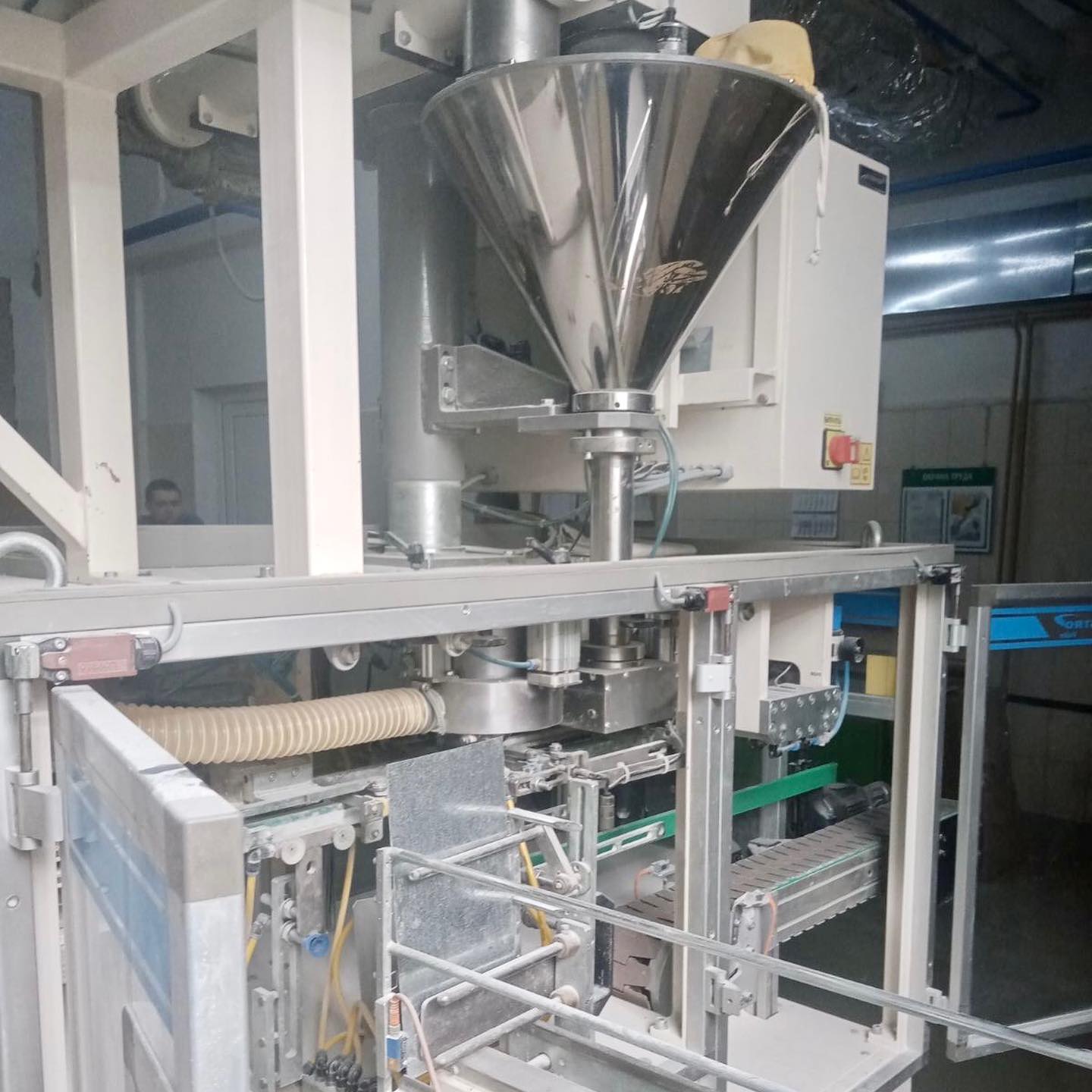

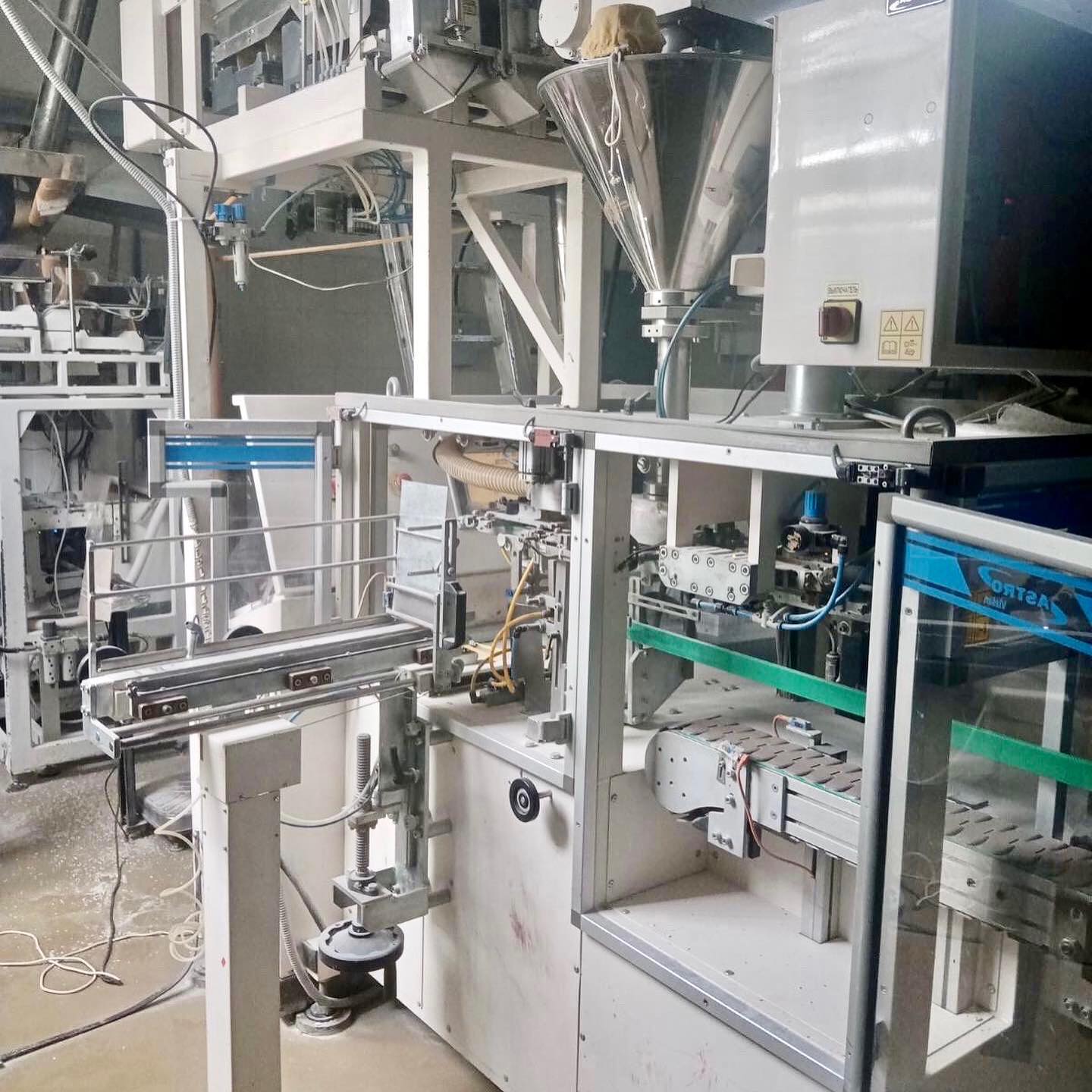

Горизонтальная упаковочная машина МН7

Производитель оборудования: ASTRO Vlašim spol.s r.o.

Год выпуска оборудования: 2007

Специалистами нашей компании выполнена диагностика пневматической, электронной и механической части с частичной разборкой и дефектовкой узлов горизонтальной упаковочной машины МН7 по фасовке молочных смесей.

По результатам диагностики упаковочной машины были выявлены следующие дефекты:

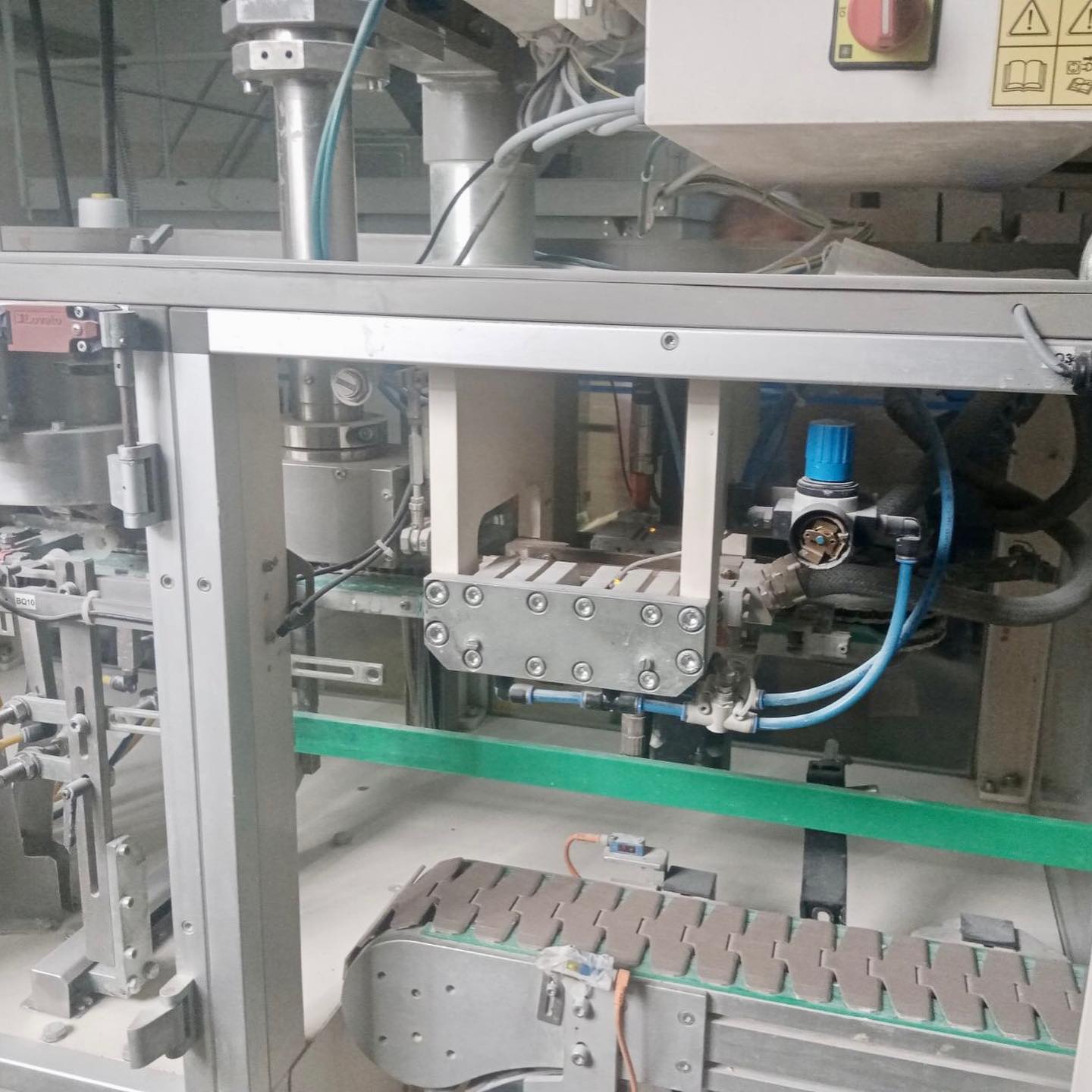

• направляющая пневмоцилиндра раскрытия зажимов не зафиксирована, цилиндр работает с перекосом;
• неисправен пневмоцилиндр DSNU-16-25-PPV-A;
• неисправен пневматический клапан HEE-D-MINI-24;
• разбит манометр МА-40-10-1/8-D8;
• отсутствует одна из вакуумных форсунок раскрытия тары на фасовке сухого молока;
• шланги на воздушном коллекторе закреплены проволокой имеется значительная утечка воздуха – необходимо удалить дефектный участок шланга, установить заводские хомуты крепления;

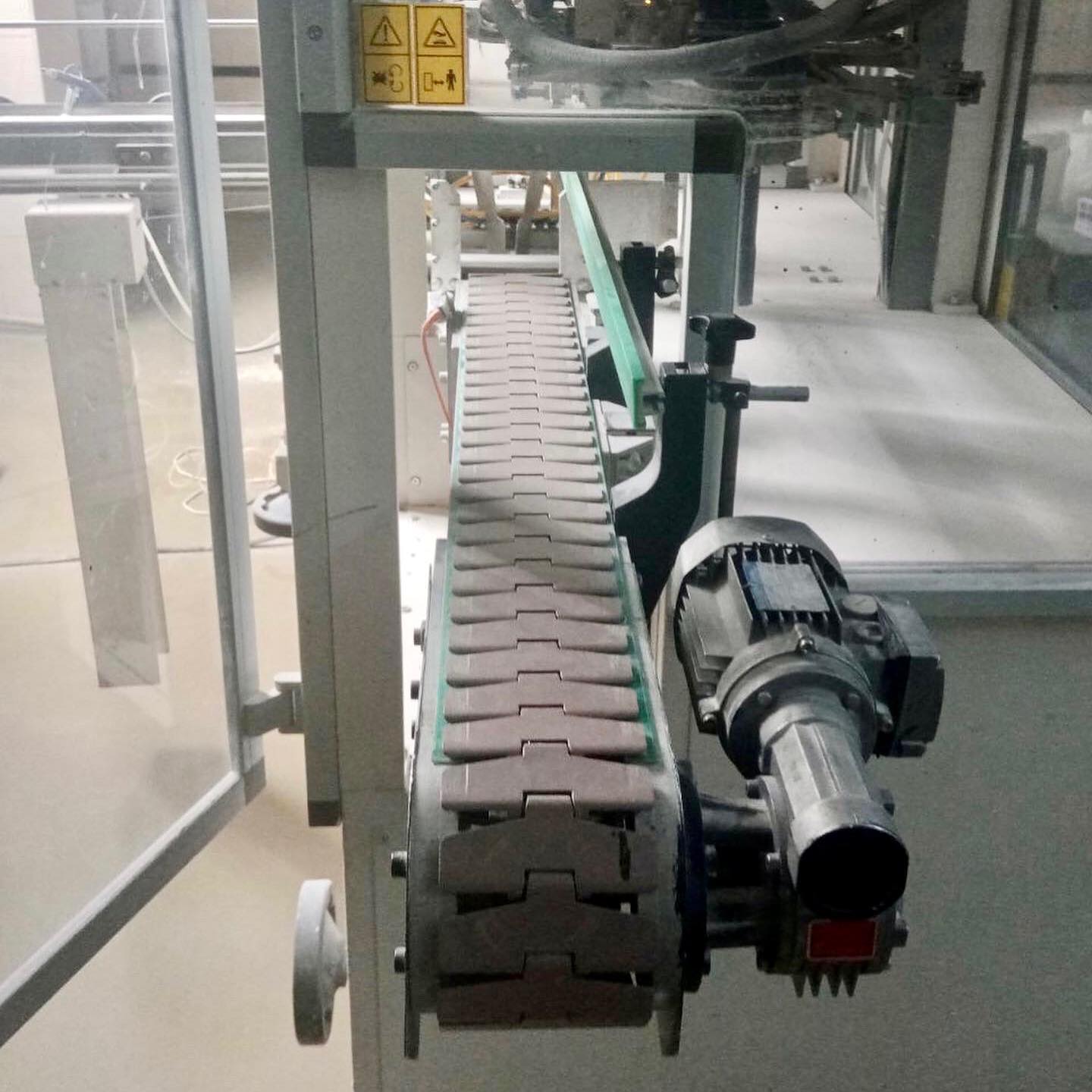

• изношены приводные верхняя и нижняя цепи транспортера;
• изношены подшипниковые узлы приводных и ведомых звездочек;

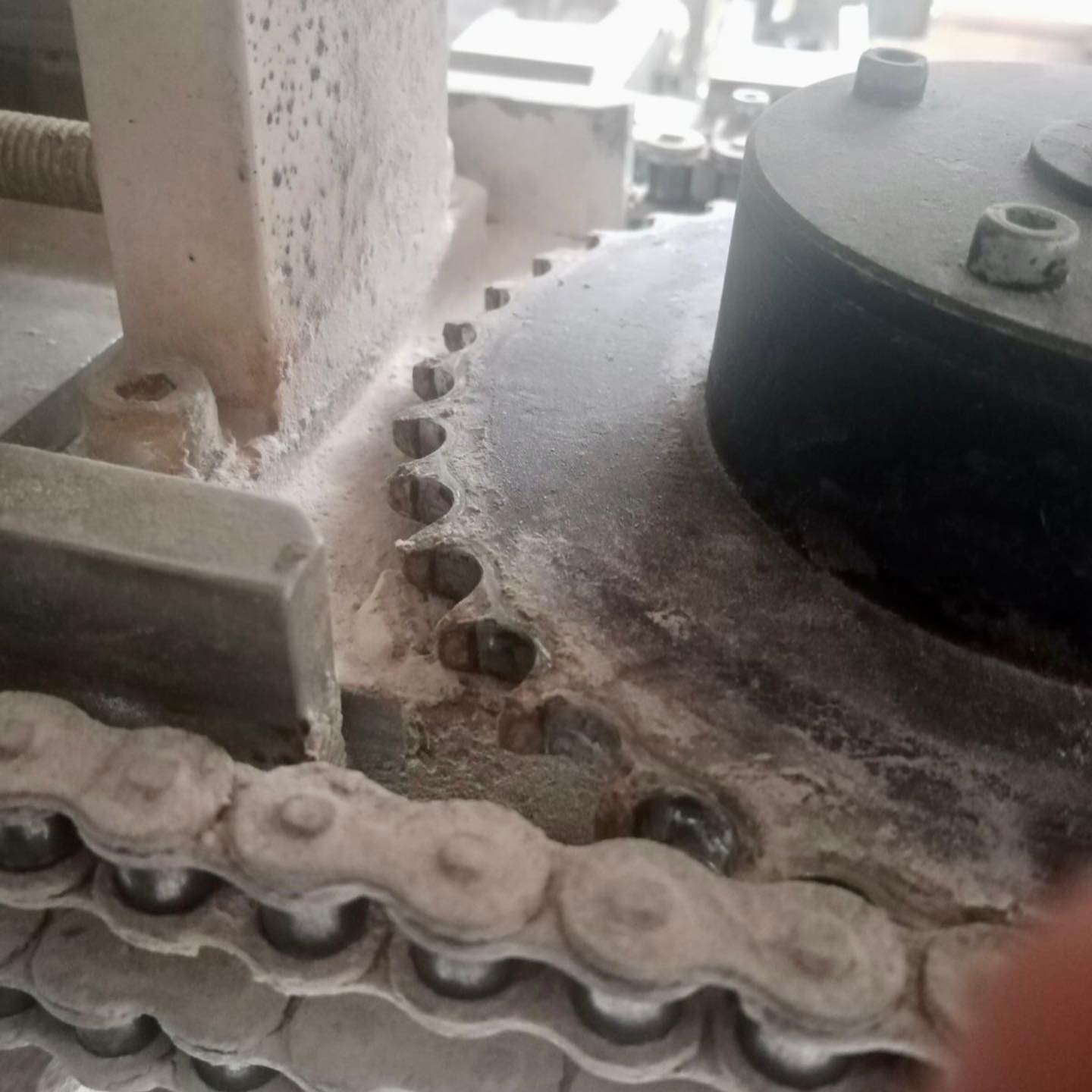

• приводные и ведомые звездочки имеют следы износа;
• на захватах отсутствуют пружины фиксирующие пружины;
• на захватах отсутствуют дистанционные кольца скольжения;
• изношены приводные верхняя и нижняя цепи транспортера;
• на захватах отсутствуют стопорные фиксаторы пальцев;
• на захватах часть подшипников качения подклинивают;
• на захватах отсутствуют регулировочные винты и контргайки;
• вместо муфты энкодера верхней цепи установлен резиновый шланг;
• сервопривода работают с повышенным шумом;
• требуется замена накладок антифрикционных на захватах цепи;
• паяльные ножи загрязнены нагаром;
• термостойкая стекловолоконная изоляция токопроводников нагревательных элементов повреждена у основания входа в патрон;
• отражатель оптодатчика наличия пакета узла подачи и сепарации пакетов замутнён;
• позиция датчика укладки готовой продукции сбита;
• была настроена адресация модуля управления распределённой периферией;

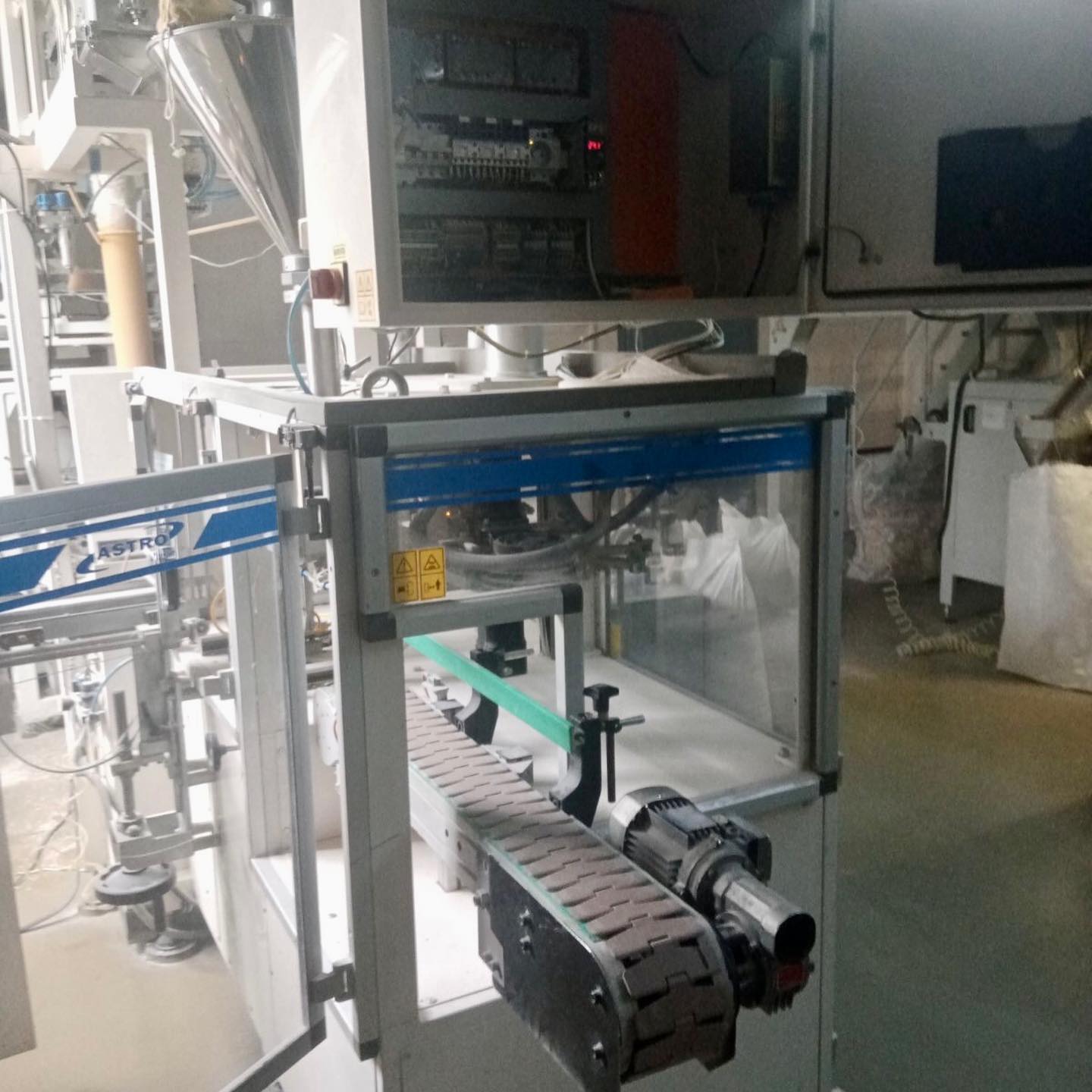

• контактные группы в шкаф управления пульта управления и узла дозированной подачи сухого молока нуждаются в обслуживании;
• повреждён крепёж оптодатчика наличия позиции пакета на загрузку ингредиентов;
• повреждена муфта вводная для металлорукава разъёма нагревательного элемента узла спайки;
• повреждён крепёж герконового датчика пневоцилинда толкателя;
• нарушена герметичность поворотного датчика ограждений;
• фильтр вакуумной помпы заполнен полностью пылевыми отложениями. Произведена очистка фильтра, осмотрены на предмет повреждений лопатки вакуумной помпы;
• забиты фильтроэлементы регулятора Festo LFR-d-mini.
